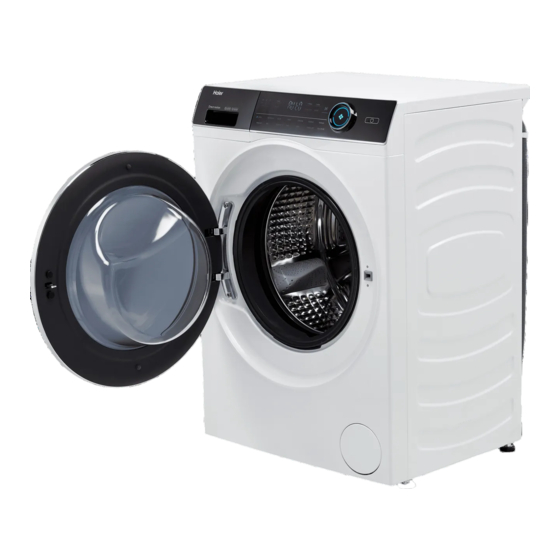

Haier HW80-B14979 Gebrauchsanleitung
Vorschau ausblenden
Andere Handbücher für HW80-B14979:
- Gebrauchsanleitung (100 Seiten) ,
- Gebrauchsanleitung (204 Seiten)
Inhaltsverzeichnis
Werbung
Werbung
Inhaltsverzeichnis
Fehlerbehebung
Verwandte Anleitungen für Haier HW80-B14979
Inhaltszusammenfassung für Haier HW80-B14979

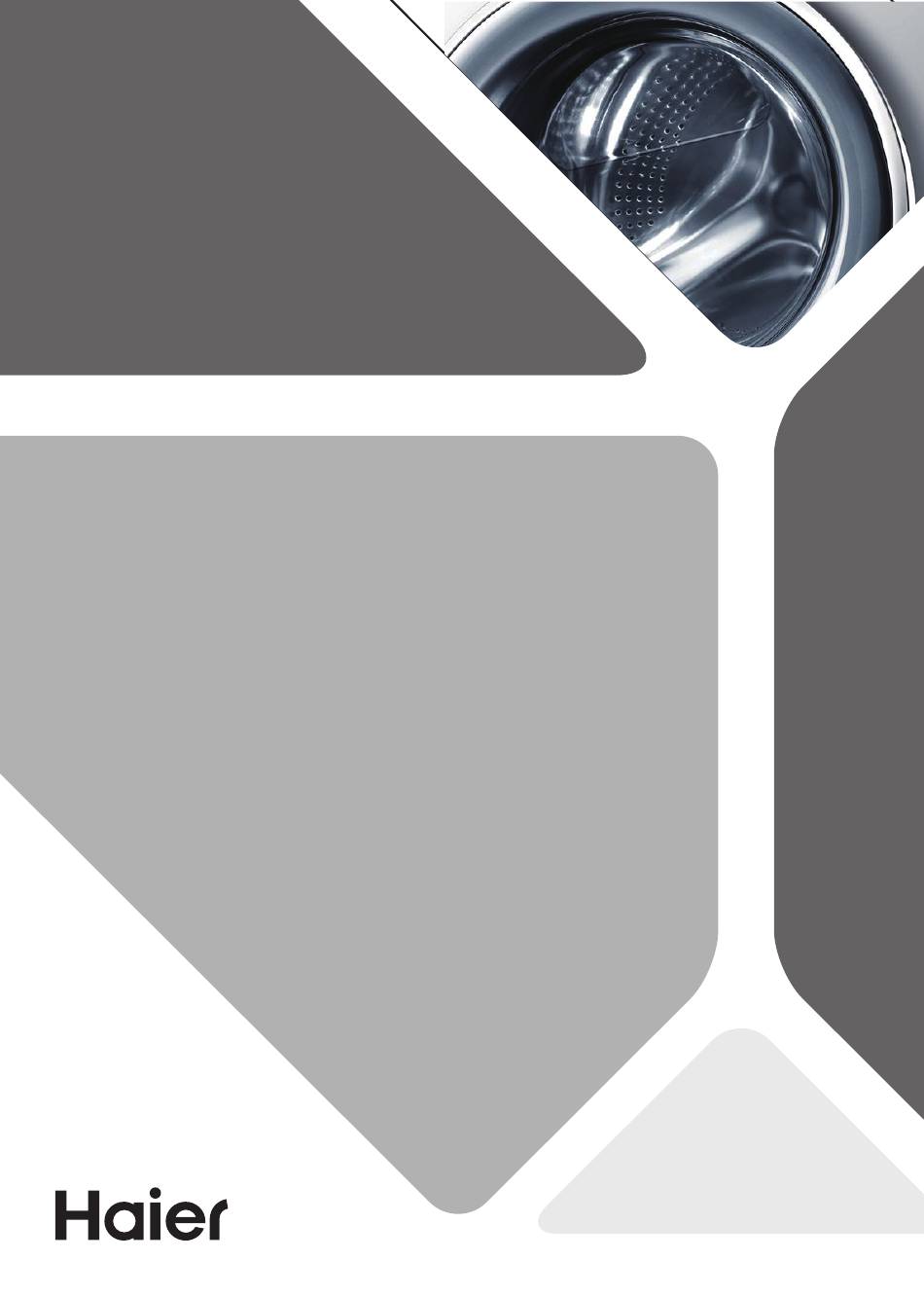

- Seite 1 Gebrauchsanleitung Waschmaschine HW80-B14979 HW100-B14979 HW120-B14979...
-
Seite 2: Entsorgung
Danke Danke, dass Sie sich für ein Haier Produkt entschieden haben. Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist. -
Seite 3: Inhaltsverzeichnis
Inhalt 1-Sicherheitshinweise ........................4 2-Produktbeschreibung ........................7 3-Bedienblende ..........................8 4-Programme ...........................11 5-Verbrauchswerte .........................12 6-Täglicher Gebrauch ........................13 7-Umweltschutzhinweise ......................18 8-Reinigung und Pfl ege ........................19 9-Fehlerbehebung...........................22 10-Installation ...........................25 11-Technische Daten ........................29 12-Kundendienst ..........................31... -
Seite 4: 1-Sicherheitshinweise
1-Sicherheitshinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. WARNUNG! Vor dem ersten Gebrauch: Vergewissern Sie sich, dass das Gerät keinen Transportschaden aufweist. Entfernen Sie alle Transportsicherungsschrauben. Entfernen Sie alle Verpackungsmaterialien und bewahren Sie diese außerhalb der Reichweite von Kindern auf. - Seite 5 1-Sicherheitshinweise WARNUNG! Täglicher Gebrauch Benutzen Sie keine entzündlichen Sprays in der Nähe des Geräts. Waschen Sie keine mit Lösungsmitteln vorbehandelten Wäsche-stücke in dem Gerät, ohne diese zuvor an der Luft get- rocknet zu haben. Wenn in der Nähe entfl ammbares Gas verwendet wird, ziehen oder stecken Sie nicht den Gerätestecker.
-
Seite 6: Bestimmungsgemäßer Gebrauch
Waschen von maschinenwaschbaren Textilien bestimmt. Die Pfl egeanlei- tungen auf den Etiketten sind dabei stets zu beachten. Bei gewerblicher Nutzung entfällt die Haier Garantie. Verwenden Sie das Gerät nicht für andere Zwecke als die, für die es ausgelegt ist. Veränderungen oder Modifi kationen an dem Gerät sind nicht zulässig. Solche... -
Seite 7: Geräteansicht Gerätevorderseite (Abb. 2-1)
2-Produktbeschreibung Hinweis: Abweichungen Aufgrund technischer Änderungen können die Zeichnung in den nachfolgenden Kapi- teln ev. von dem von Ihnen erworbenen Modell abweichen. 2.1 Geräteansicht Gerätevorderseite (Abb. 2-1): Geräterückseite (Abb. 2-2): Zeitvorwahl Temp. Flecken Dampf Extra Spülen Schleudern Baumwolle Synthetik Daunen Wolle Feinwäsche Outdoor... -
Seite 8: 3-Bedienblende
3-Bedienblende Zeitvorwahl Temp. Flecken Dampf Extra Spülen Schleudern 525 DRUM REFRESH Baumwolle Synthetik Daunen Wolle Feinwäsche Outdoor Refresh Babywäsche Express 15 ’ Schnell Schleudern Baumwolle 20 Eco 40-60 1 Taste „Ein/Aus“ 3 Display 5 Funktionstasten 2 Programmwähler 4 Waschmittelschublade 6 Taste „Start/Pause“ Hinweis : Akustisches Signal In folgenden Fällen ertönt ein akustisches Signal: bei Tastendruck... - Seite 9 Funktion abgewählt - das Licht erlischt, oder angewählt - das Licht leuchtet. Hinweis: Werkseinstellungen Für optimale Waschresultate hat jedes Programm von Haier empfohlene, eigene Vor- einstellungen und Grenzwerte. Liegen keine besonderen Anforderungen/Bedingungen vor, werden diese Standardeinstellungen empfohlen. 3.5.1-Funktionstaste „Zeitvorwahl“ (Endzeitvorwahl) Durch Drücken dieser Taste (Abb.
-
Seite 10: Kindersicherung
3-Bedienblende 3-10 „ 3.5.4 Funktionstaste Schleudern“ 3-10 Durch Drücken dieser Taste (Abb. 3-10) wird die Schleuderdrehzahl des Programms verändert. Wenn kein Wert leuchtet (), wird die Wäsche nicht geschleudert. Schleudern 3.5.5 Funktionstaste „Extra Spülen“ Durch Drücken der Taste (Abb. 3-11) wird die Wäsche 3-11 intensiver mit Frischwasser gespült. -
Seite 11: 4-Programme
º Max. vor- Beladung einge- Temperatur Funktion stellte Schleu- der- in kg in °C dreh- zahl HW80-B14979 HW100-B14979 wählbarer Empfohlene inU/ Programme Bereich 1 2 3 Wäsche HW120-B14979 • º º • • • • • Baumwolle 8/10/12 * bis 90... -
Seite 12: 5-Verbrauchswerte
5-Verbrauchswerte Die Verbrauchsangaben sind Richtwerte und können in Abhängigkeit der örtlichen Gege- benheiten abweichen. Tem- Max. Energie- Wasser- Programm- Schleuder- Programm peratur Beladung verbrauch verbrauch dauer wirkung in °C in kg in kWh in L in h:min in % HW 120 / 100 / 80 40°C 6/5/4 0.65/0.55/0.50... -
Seite 13: Wasseranschluss
6-Täglicher Gebrauch 6.1 Stromanschluss Gerät an eine ordnungsgemäß installierte Steckdose anschließen (220V - 240V~/50Hz; Abb. 6-1); siehe Kapi- tel INSTALLATION. 6.2 Wasseranschluss Vor Anschluss des Gerätes Zulaufwasser auf Sauberkeit und Klarheit überprüfen. Wasserhahn aufdrehen (Abb. 6-2). Hinweis: Dichtheit Prüfen Sie nach dem Aufdrehen des Wasserhahns, ob der Wasserzulaufschlauch dicht angeschlossen ist und kein Wasser austritt, bevor Sie die Maschine einschalten. -
Seite 14: Beladen Der Waschmaschine
6-Täglicher Gebrauch Pfl egesymbole Waschen Waschbar bis 95°C Waschbar bis 60°C Waschbar bis 60°C Normalwäsche Normalwäsche Schonwäsche Waschbar bis 40°C Waschbar bis 40°C Waschbar bis 40°C Normalwäsche Schonwäsche Feinwäsche Waschbar bis 30°C Waschbar bis 30°C Waschbar bis 30°C Normalwäsche Schonwäsche Feinwäsche Handwäsche bis 40°C Nur Trockenreinigung... - Seite 15 6-Täglicher Gebrauch 6.5 Waschmittel wählen Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Wasch- mittel. Nur Waschmittel verwenden, das für Maschinenwäsche geeignet ist. Spezialwaschmittel, z.B. für Synthetik und Wolle verwenden. Die Empfehlungen der Waschmittelhersteller sind zu beachten. Auf keinen Fall Lösungsmittel, z.B. Trockenreiniger, Trichlorethylen und ähnliche Pro- dukte verwenden.
-
Seite 16: Zusätzliche Einstellungen
6-Täglicher Gebrauch 6.6 Waschmittel einfüllen 1. Waschmittelschublade herausziehen. 2. Waschmittel und Weichspüler in die entspre- chenden Kammern einfüllen (Abb. 6-4). 3. Waschmittelschublade sorgfältig schließen. Hinweis: Waschmittel Entfernen Sie vor jedem Gebrauch Waschmittelrückstände in der Maschine. Nicht mehr Waschmittel verwenden als nötig. Richten Sie sich nach den Dosieranweisungen des Waschmittelherstellers. -
Seite 17: Programm Starten
6-Täglicher Gebrauch 3-14 6.10 Programm starten Taste „Start/Pause“ drücken (Abb. 6-8). Die LED über der„Start/Pause“ Taste hört auf zu blinken und leuch- tet nun dauerhaft. Das Gerät startet das eingestellte Waschprogramm. Änderungen sind nur noch mit Programmabbruch möglich 6.11 Programm unterbrechen - abbrechen Um ein laufendes Programm zu unterbrechen: „Start/Pause“... -
Seite 18: 7-Umweltschutzhinweise
7- Umweltschutzhinweise Tipps zum umweltfreundlichen Waschen Sammeln Sie Wäsche und waschen Sie stets mit maximaler Beladung. Gerät nicht überladen (eine Handbreit Abstand zwischen Wäsche und oberer Trommel- wand). Wählen Sie für gering verschmutzte Wäsche das Express 15 min-Programm. Waschchemie exakt dosieren. Waschtemperatur niedrig wählen - moderne Waschchemie wirkt auch in Bereichen deut- lich unter 60°C sehr gut. -
Seite 19: 8-Reinigung Und Pfl Ege
8-Reinigung und Pfl ege 8.1 Waschmittelschublade reinigen Waschmittelrückstände sollten sofort entfernt werden und die Waschmittelschublade sollte regelmäßig ge- reinigt werden (Abb. 8-1): 1. Schublade am Griff bis zum Anschlag herausziehen. 2. Entriegelung drücken und Schublade entnehmen. 3. Schublade mit klarem Wasser reinigen und wieder einsetzen. - Seite 20 8-Reinigung und Pfl ege 8.5 Bei längerer Nichtbenutzung Wenn die Waschmaschine für längere Zeit nicht be- nutzt wird: 1. Netzstecker ziehen (Abb. 8-6). 2. Wasserzulauf schließen (Abb. 8-7). 3. Tür geöff net lassen. So kann Feuchtigkeit entwei- chen und kein unangenehmer Geruch entstehen. Vor Wiederinbetriebnahme sind das Stromkabel und alle Anschlüsse auf Funktionsfähigkeit und Dichtheit zu prüfen 8.6 Fremdkörperfalle...
- Seite 21 8-Reinigung und Pfl ege 9. Fremdkörperfalle unter fl ießendem Wasser säu- 8-14 8-15 bern (Abb.8-14). 10. Fremdkörperfalle im Uhrzeigersinn wieder sorg- fältig festschrauben (Abb.8-15). 11. Serviceklappe schließen. VORSICHT! Achten Sie darauf, dass die Dichtung der Fremdkörperfalle sauber und unbe- schädigt ist. Ansonsten kann Wasser austreten. Die Fremdkörperfalle muss eingesetzt sein.
-
Seite 22: 9-Fehlerbehebung
9-Fehlerbehebung Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wen- den Sie sich erst dann an den Kundendienst (siehe Garantiekarte), wenn Sie alles geprüft haben und den Fehler nicht beseitigen können. WARNUNG! Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. Elektrogeräte dürfen nur durch Elektrofachkräfte repariert werden, da durch unsach- gemäße Reparaturen erhebliche Folgeschäden entstehen können. -
Seite 23: Fehlerbehebung Ohne Display-Codes
9-Fehlerbehebung Problem Cause Solution • Kundendienst rufen • Heizungs Fehler • Motor Fehler. • Kundendienst rufen • Wasserstands Fehler • Kundendienst rufen • Kommunikationsfehler • Kundendienst rufen FC0 or FC1 or FC2 • Unwucht- / Beladungsproblem • Beladung prüfen. • Wäsche gleichmäßig verteilen •... - Seite 24 9-Fehlerbehebung Problem Mögliche Ursachen Lösungen Schaumbildung bis • Waschmittel ungeeignet. • Waschmittel prüfen. in die Waschmittel- • Zuviel Waschmittel verwendet. • Weniger Waschmittel benutzen. schublade. Automatische • Dauer des Programms wird der • Normal - beeinträchtigt nicht die Anpassung der Wäschemenge und der Temperatur Funktionsfähigkeit.
-
Seite 25: Auspacken
10-Installation 10.1 Auspacken Gerät aus der Verpackung entnehmen. Alle Verpackungsmaterialen inklusive der Styropor-Unterlage entfernen. Diese müssen unzugänglich für Kinder aufbewahrt werden. Beim Öff nen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus den regulären Tests im Werk resultieren. Hinweis: Verpackungsentsorgung Entsorgen Sie die Verpackung auf umweltfreundliche Weise. -
Seite 26: Transport Der Maschine
10-4 (R1 - R10) und entfernen Sie dann die Verstärkungen R5-R10 (S1 und S2) von der Maschine. HW80-B14979: Lösen Sie die 4 Schrauben (R1 - R4) und entfernen Sie dann die Verstärkung (S2). (Abb. 10-4) R1-R4 3. Ziehen Sie die 2 Eisenstangen I1 und I2 heraus 10-5 (Abb. -
Seite 27: Wasserablauf Anschließen
10-Installation 10.6 Wasser-Ablauf anschließen Der Wasserablaufschlauch kann auf verschiedene Weise installiert werden. Sein höchster Punkt muss zwischen 80 und 100 cm über der Geräteunterkante liegen. Der Ablaufschlauch sollte an dem Clip auf der Rückseite des Gerätes fi xiert werden. WARNUNG! Verwenden Sie nur das mitgelieferte Schlauchset! Verwenden Sie niemals alte Schlauchsets! Schließen Sie den Anschluss nur an Kaltwasser an! - Seite 28 10-Installation 10.7 Frischwasser-Anschluss 10-11 10-12 Sicherstellen, dass sich in beiden Anschlussenden eine Dichtung befi ndet. 1. Abgewinkeltes Schlauchende mit dem Gerät verbinden (Abb.10-11). Verschraubung von Hand festziehen. 2. Anderes Ende an einen Kaltwasserhahn mit 3/4“ Gewinde schrauben (Abb.10-12). 10.8 Elektrischer Anschluss 10-13 Vor jedem Anschluss prüfen ob Stromversorgung...
-
Seite 29: 11-Technische Daten
11-Technische Daten 11.1 Produktdatenblatt (gemäß EU 1061/2010) Hersteller/Markek Haier HW80-B14979/ Modellkennung HW100-B14979/ HW120-B14979 Nennkapazität (kg) 8/10/12 Energieeffi zienzklasse A+++ Jährlicher Energieverbrauch (AE in kWh/Jahr) 119 / 129 / 165 Energieverbrauch des Standarprogramms 0.54 / 0.58 / 0.76 „Baumwolle 60 C“, volle Beladung (kWh)) Energieverbrauch des Standarprogramms 0.53 / 0.58 / 0.78... -
Seite 30: Ergänzende Daten
11-Technische Daten 11.2 Ergänzende Daten HW80-B14979 / HW100-B14979 / HW120-B14979 Abmessungen - HxBxT in mm 850x460x595 / 850x530x595 / 850x600x595 Spannung in V 220-240 V~/50Hz Strom in A max. Eingangsleistung in W 2000 Wasserzufuhr - Fließdruck in bar 0.3 - 10... -
Seite 31: 12-Kundendienst
Haier Poland Sp. zo.o. GERMANY Ungarn Al. Jerozolimskie 181B Haier Appliances UK Co.Ltd. Griechenland 02-222 Warszawa One Crown Square Rumänien POLAND Großbritannien Church Street East Russland Woking, Surrey, GU21 6HR * Die Telefonnummern von weiteren Ländern fi nden Sie im Internet unter www.haier.com... - Seite 32 0020508374AL...
