- Seite 1 Gebrauchsanleitung Waschmaschine HW70-B12636 HW80-B12636 HW80-B14636 HW100-B14636...
-
Seite 2: Entsorgung
Danke Danke, dass Sie sich für ein Haier Produkt entschieden haben. Bitte lesen Sie diese Gebrauchsanleitung sehr sorgfältig bevor Sie das Gerät in Betrieb nehmen. Sie enthält wichtige Informationen, damit Sie viel Freude an Ihrem Gerät haben und ein sicherer und sauberer Betrieb gewährleistet ist. -
Seite 3: Inhaltsverzeichnis
Inhalt 1-Sicherheitshinweise .........................4 2-Produktbeschreibung ........................7 3-Bedienblende .............................8 4-Programme ............................. 11 5-Verbrauchswerte ........................... 12 6-Täglicher Gebrauch ........................13 7-Umweltschutzhinweise ........................ 18 8-Reinigung und Pflege ........................19 9-Fehlerbehebung..........................22 10-Installation ............................. 25 11-Technische Daten ........................29 12-Kundendienst ..........................31... -
Seite 4: 1-Sicherheitshinweise
1- Sicherheitshinweise Diese Hinweise dienen der Sicherheit und sollten daher vor der Installation und Inbetriebnahme aufmerksam gelesen werden. WARNUNG! Vor dem ersten Gebrauch: ▶ Vergewissern Sie sich, dass das Gerät keinen Transportschaden aufweist. ▶ Entfernen Sie alle Transportsicherungsschrauben. ▶ Entfernen Sie alle Verpackungsmaterialien und bewahren Sie diese außerhalb der Reichweite von Kindern auf. - Seite 5 1- Sicherheitshinweise WARNUNG! Täglicher Gebrauch ▶ Benutzen Sie keine entzündlichen Sprays in der Nähe des Geräts. ▶ Waschen Sie keine mit Lösungsmitteln vorbehandelten Wäsche- stücke in dem Gerät, ohne diese zuvor an der Luft getrocknet zu haben. ▶ Wenn in der Nähe entflammbares Gas verwendet wird, ziehen oder stecken Sie nicht den Gerätestecker.
- Seite 6 Textilien bestimmt. Die Pflegeanleitun- gen auf den Etiketten sind dabei stets zu beachten. Bei gewerblicher Nut- zung entfällt die Haier Garantie. Verwenden Sie das Gerät nicht für andere Zwecke als die, für die es ausgelegt ist. Veränderungen oder Modifikationen an dem Gerät sind nicht zulässig. Sol- che Eingriffe führen zum Verlust aller Gewährleistungs- und Haftungsan-...
-

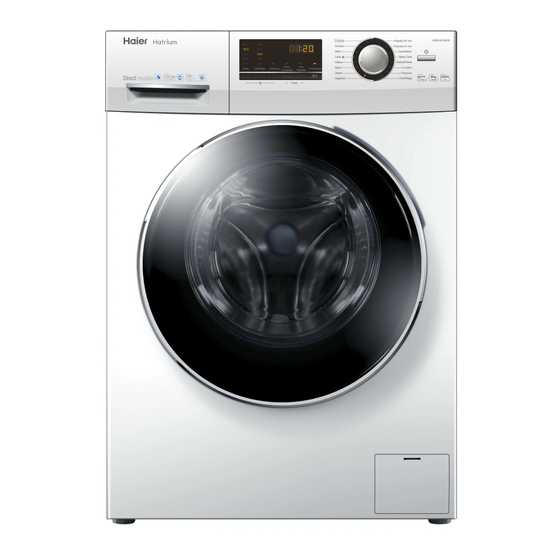

Seite 7: Geräteansicht Gerätevorderseite (Abb. 2-1)
2- Produktbeschreibung Hinweis: Abweichungen Aufgrund technischer Änderungen können die Zeichnung in den nachfolgenden Kapi- teln ev. von dem von Ihnen erworbenen Modell abweichen. 2.1 Geräteansicht Gerätevorderseite (Abb. 2-1): Geräterückseite (Abb. 2-2): 1 Transportsicherung (T1-T4) 1 Waschmittelschublade 2 Rückwand 5 Typenschild 2 Abdeckplatte 3 Schrauben hintere Abdeckung 6 Griffmulde... -
Seite 8: 3-Bedienblende
3- Bedienblende HW70-B12636 Baumwolle Schnell Synthetik Express15 min Tägliche Wäsche Wolle Feinwäsche Unter- wäsche /Seide Handwäsche Temp. Schleudern Intensiv Extra Zeitrorwahl Start/Pause Steppdecken 1200 Hygiene Schleudern Energie Kapazität Schleudern Kurz 1 Taste „Ein/Aus“ 3 Display 5 Funktionstasten 2 Programmwähler 4 Waschmittelschublade 6 Taste „Zeitvorwahl“... - Seite 9 LED leuchtet bzw. bei Tasten mit nur einer Option, die LED erlischt. Hinweis: Werkseinstellungen Für optimale Waschresultate hat jedes Programm von Haier empfohlene, eigene Vor- einstellungen und Grenzwerte. Liegen keine besonderen Anforderungen/Bedingungen vor, werden diese Standardeinstellungen empfohlen. 3.5.1 Funktionstaste „Temp.“...
-
Seite 10: Funktionstaste"Extra Spülen" Durch Drücken Der Taste (Abb. 3-10) Wird Die Wäsche
3- Bedienblende 3.5.4 Funktionstaste“Extra Spülen“ 3-10 Durch Drücken der Taste (Abb. 3-10) wird die Wäsche Extra Spülen intensiver mit Frischwasser gespült. Dies ist zu emp- fehlen für Menschen mit empfindlicher Haut. Durch mehrmaliges Drücken der Taste können ein bis drei zusätzliche Spülgänge gewählt werden. Diese werden im Display mit P--1/P--2/P--3 angezeigt. -
Seite 11: 4-Programme
4- Programme Bezogen auf trockene Textilien Waschmittelkammer für: *: Das Wasser wird nicht erhitzt. Nur Wassereinlauf, 90°C Waschtemperaturen nur für beson- kein Waschmittel! dere hygienische Anforderungen wählen. Waschmittelmenge reduzieren, da die Waschmittel Programmlaufzeit sehr kurz ist. Weichspüler / Pflegemittel • Optional, Nein º... -
Seite 12: 5-Verbrauchswerte
5- Verbrauchswerte Die Verbrauchsangaben sind Richtwerte und können in Abhängigkeit der örtlichen Gege- benheiten abweichen. Tem- Max.Bela- Energiever- Wasserver- Prgrammdauer Schleu- peratur dung brauch brauch derwir- kung in h:min in kWh in L in °C in kg in % HW70/ HW70/HW80/ HW70/HW80/ HW70/HW80-B12636/... -
Seite 13: Wasseranschluss
6- Täglicher Gebrauch 6.1 Stromanschluss Gerät an eine ordnungsgemäß installierte Steckdose anschließen (220V - 240V~/50Hz; Abb. 6-1); siehe Kapi- tel INSTALLATION. 6.2 Wasseranschluss ▶ Vor Anschluss des Gerätes Zulaufwasser auf Sauberkeit und Klarheit überprüfen. ▶ Wasserhahn aufdrehen (Abb. 6-2). Hinweis: Dichtheit Prüfen Sie nach dem Aufdrehen des Wasserhahns, ob der Wasserzulaufschlauch dicht angeschlossen ist und kein Wasser austritt, bevor Sie die Maschine einschalten. -
Seite 14: Beladen Der Waschmaschine
6- Täglicher Gebrauch Pflegesymbole Waschen Waschbar bis 95°C Waschbar bis 60°C Waschbar bis 60°C Normalwäsche Normalwäsche Schonwäsche Waschbar bis 40°C Waschbar bis 40°C Waschbar bis 40°C Normalwäsche Schonwäsche Feinwäsche Waschbar bis 30°C Waschbar bis 30°C Waschbar bis 30°C Normalwäsche Schonwäsche Feinwäsche Handwäsche bis 40°C Nur Trockenreinigung... - Seite 15 6- Täglicher Gebrauch 6.5 Waschmittel wählen ▶ Waschqualität und Leistung der Maschine sind abhängig vom verwendeten Wasch- mittel. ▶ Nur Waschmittel verwenden, das für Maschinenwäsche geeignet ist. ▶ Spezialwaschmittel, z.B. für Synthetik und Wolle verwenden. ▶ Die Empfehlungen der Waschmittelhersteller sind zu beachten. ▶...
- Seite 16 6- Täglicher Gebrauch 6.6 Waschmittel einfüllen 1. Waschmittelschublade herausziehen. 2. Waschmittel und Weichspüler in die entspre- chenden Kammern einfüllen (Abb. 6-3). 3. Waschmittelschublade sorgfältig schließen. Hinweis: Waschmittel ▶ Entfernen Sie vor jedem Gebrauch Waschmittelrückstände in der Maschine. ▶ Nicht mehr Waschmittel verwenden als nötig. ▶...
-
Seite 17: Programm Starten
6- Täglicher Gebrauch 6.10 Programm starten Taste „Start/Pause“ drücken (Abb. 6-7). Die LED über Start/Pause der„Start/Pause“ Taste hört auf zu blinken und leuchtet nun dauerhaft. Das Gerät startet das eingestellte Waschprogramm. Än- derungen sind nur noch mit Programmabbruch möglich. 6.11 Programm unterbrechen - abbrechen Um ein laufendes Programm zu unterbrechen: „Start/Pause“... -
Seite 18: 7-Umweltschutzhinweise
7-Umweltschutzhinweise Tipps zum umweltfreundlichen Waschen ▶ Sammeln Sie Wäsche und waschen Sie stets mit maximaler Beladung. ▶ Gerät nicht überladen (eine Handbreit Abstand zwischen Wäsche und oberer Trommel- wand). ▶ Wählen Sie für gering verschmutzte Wäsche das Express 15 min-Programm. ▶... -
Seite 19: Trommel Reinigen
8- Reinigung und Pflege 8.1 Waschmittelschublade reinigen Waschmittelrückstände sollten sofort entfernt werden und die Waschmittelschublade sollte regelmäßig ge- reinigt werden (Abb. 8-1): 1. Schublade am Griff bis zum Anschlag herauszie- hen. 2. Entriegelung drücken und Schublade entnehmen. 3. Schublade mit klarem Wasser reinigen und wieder einsetzen. - Seite 20 8- Reinigung und Pflege 8.5 Bei längerer Nichtbenutzung Wenn die Waschmaschine für längere Zeit nicht be- nutzt wird: 1. Netzstecker ziehen (Abb. 8-6). 2. Wasserzulauf schließen (Abb. 8-7). 3. Tür geöffnet lassen. So kann Feuchtigkeit entwei- chen und kein unangenehmer Geruch entstehen. Vor Wiederinbetriebnahme sind das Stromkabel und alle Anschlüsse auf Funktionsfähigkeit und Dichtheit zu prüfen...
- Seite 21 8- Reinigung und Pflege 9. Fremdkörperfalle unter fließendem Wasser säu- 8-14 8-15 bern (Abb.8-14). 10. Fremdkörperfalle im Uhrzeigersinn wieder sorg- fältig festschrauben (Abb.8-15). 11. Serviceklappe schließen. VORSICHT! ▶ Achten Sie darauf, dass die Dichtung der Fremdkörperfalle sauber und unbe- schädigt ist. Ansonsten kann Wasser austreten. ▶...
-
Seite 22: 9-Fehlerbehebung
9- Fehlerbehebung Die im Folgenden aufgezählten Probleme können meist selbst behoben werden. Wenden Sie sich erst dann an den Kundendienst (siehe Garantiekarte), wenn Sie alles geprüft ha- ben und den Fehler nicht beseitigen können. WARNUNG! ▶ Schalten Sie vor jeder Wartung das Gerät aus und ziehen Sie den Netzstecker. ▶... -
Seite 23: Fehlerbehebung Ohne Display-Codes
9- Fehlerbehebung Problem Mögliche Ursachen Lösungen Heizung - Fehler Kundendienst rufen. Motor - Fehler. Kundendienst rufen. Kommunikationsfehler Kundendienst rufen. FC1 oder Unwucht- / Beladungsproblem. Beladung prüfen. Wäsche gleichmä- ßig in der Trommel verteilen. 9.3 Fehlerbehebung ohne Display-Codes Problem Mögliche Ursachen Lösungen Waschmaschine •... - Seite 24 9- Fehlerbehebung Problem Mögliche Ursachen Lösungen Schaumbildung bis • Waschmittel ungeeignet. • Waschmittel prüfen. in die Waschmittel- • Zuviel Waschmittel verwendet. • Weniger Waschmittel benutzen. schublade. A u t o m a t i s c h e • Dauer des Programms wird der •...
-
Seite 25: Auspacken
10- Installation 10.1 Auspacken ▶ Gerät aus der Verpackung entnehmen. ▶ Alle Verpackungsmaterialen inklusive der Styropor-Unterlage entfernen. Diese müssen unzugänglich für Kinder aufbewahrt werden. ▶ Beim Öffnen der Verpackungen können sich evtl. Wassertropfen zeigen, die aus den regulären Tests im Werk resultieren. Hinweis: Verpackungsentsorgung Entsorgen Sie die Verpackung auf umweltfreundliche Weise. -
Seite 26: Wasserablauf Anschließen
10- Installation 10.4 Gerät ausrichten 10-5 Gerät auf ebenen harten Boden aufstellen und mit Hil- fe der vier Verstellfüße genau in der Waage ausrichten (Abb.10-5). Dadurch werden Schwingungen und damit Lärm während der Nutzung minimiert; der Verschleiß wird verringert. 1. Kontermutter (1) mit einem Maulschlüssel lösen. 2. - Seite 27 10- Installation 10.5.3 Siphonanschluss 10-8 ▶ Das Verzweigungsstück muss oberhalb des Si- phons liegen. ▶ Die Siphon Verbindungsstelle ist gewöhnlich mit einem Stopfen (A) verschlossen (Abb.10-8). Die- ser muss entfernt werden! ▶ Ablaufschlauch siphon-seitig mit einer Schelle befestigen. VORSICHT! ▶ Wenn der Ablauf zu niedrig ist, bzw. das Schlauchende im Wasser endet, pumpt die Waschmaschine kontinuierlich ab, während gleichzeitig Wasser einläuft (Saugheber- effekt).
- Seite 28 10- Installation 10.7 Elektrischer Anschluss 10-11 Vor jedem Anschluss prüfen ob ▶ Stromversorgung Typenschild entspricht. ▶ Anschlussdose geerdet keine Mehrfachdose oder Verlängerung ist. ▶ Stecker und Dose sich exakt entsprechen. Gerätestecker an eine vorschriftmäßig installierte Haushaltssteckdose anschließen (Abb.10-11). WARNUNG! ▶ Stellen Sie sicher, dass stets alle Verbindungen (Stromversorgung, Wasserabfluss und Wasserzufluss) fest, trocken und dicht sind.
-
Seite 29: 11-Technische Daten
11- Technische Daten 11.1 Produktdatenblatt (gemäß EU 1061/2010) Hersteller/Marke Haier HW70- HW80- HW80- HW100- Modellkennung B12636 B12636 B14636 B14636 Nennkapazität (kg) Energieeffizienzklasse A+++ Jährlicher Energieverbrauch (AE in kWh/Jahr) Energieverbrauch des Standarprogramms 0.42 0.42 0.53 „Baumwolle 60 C“, volle Beladung (kWh) Energieverbrauch des Standarprogramms 0.47... -
Seite 30: Ergänzende Daten
11- Technische Daten 11.2 Ergänzende Daten HW80-B12636 HW70-B12636 HW100-B14636 HW80-B14636 Abmessungen - HxBxT in mm 850x595x460 850x595x550 850x595x600 Spannung in V 220-240 V~/50Hz Strom in A max. Eingangsleistung in W 2000 Wasserzufuhr - Fließdruck in bar 0,3-10 max. Temperatur kalt Nettogewicht in kg 11.3 Normen und Richtlinien... -
Seite 31: 12-Kundendienst
Haier Poland Sp. zo.o. GERMANY Ungarn Al. Jerozolimskie 181B Haier Appliances UK Co.Ltd. Griechenland 02-222 Warszawa One Crown Square Rumänien POLAND Großbritannien Church Street East Russland Woking, Surrey, GU21 6HR * Die Telefonnummern von weiteren Ländern finden Sie im Internet unter www.haier.com... - Seite 32 0020506943DU...
