4 - M O N TA G E D E L A C H A Î N E
4 . 1 - L O N G U E U R D E C H A Î N E

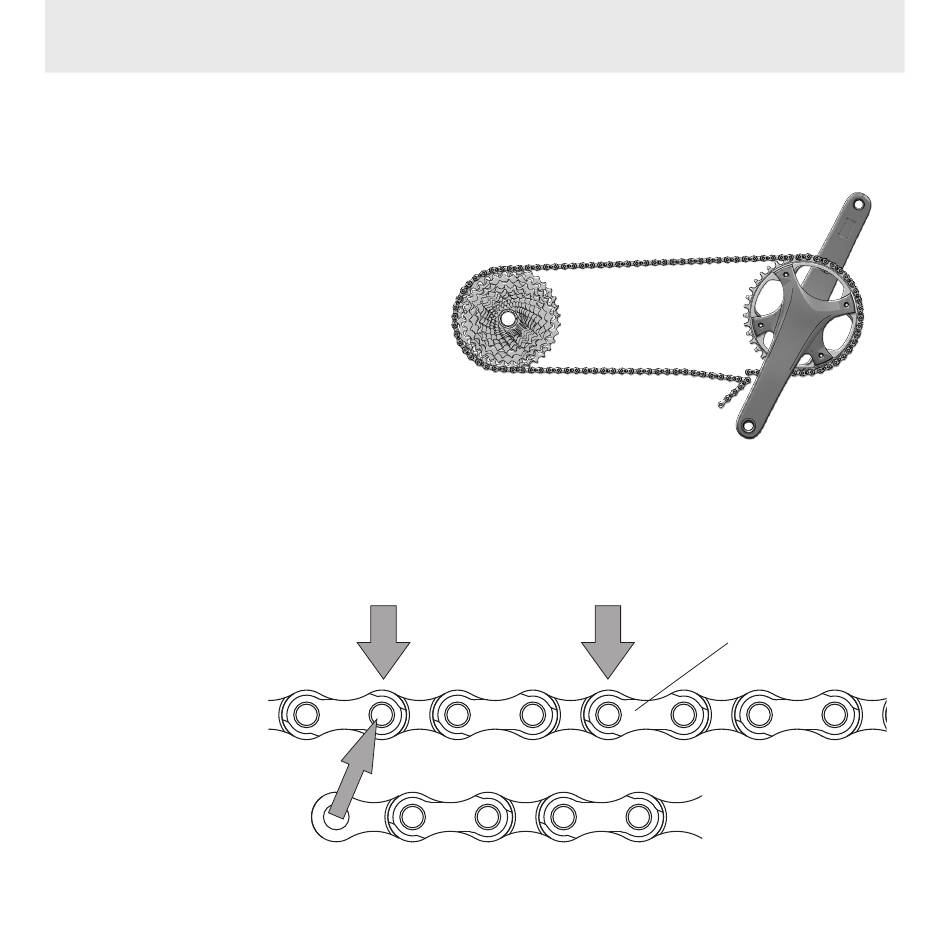

Déterminez la longueur correcte de
la chaîne sans la faire passer par le
dérailleur arrière et en la plaçant sur
le grand pignon et sur le plateau.
Si les broches ne sont pas parfai-
tement alignées, la longueur de la
chaîne doit être augmentée jusqu'à
ce qu'elle croise la broche droite du
maillon externe suivant, donc dans
l'exemple de la Fig. 1.1, la longueur
correcte est obtenue avec le point A. Fig.1
À partir de ce point, ajoutez 3 mail-
lons supplémentaires, deux maillons
internes et un maillon externe, pour
obtenir la broche exacte où rac-
courcir la chaîne (point B Fig. 1.1).
C-LINK
A B
™
1 2 3
CÔTÉ GAUCHE
1 2 3 4
CÔTÉ DROIT
Fig.1.1
