4 - M O N TA G G I O D E L L A C AT E N A
4 . 1 - L U N G H E Z Z A C AT E N A
Determinate la lunghezza corretta
della catena senza farla passare per
il cambio e posizionandola sul pigno-
ne più grande e sull'ingranaggio.
In caso di non perfetto allineamento
dei pin, si deve aumentare la lun-
ghezza della catena fino ad incrocia-
re il pin destro della maglia esterna
successiva, perciò nell'esempio di
Fig 1.1 la corretta lunghezza si ottie-

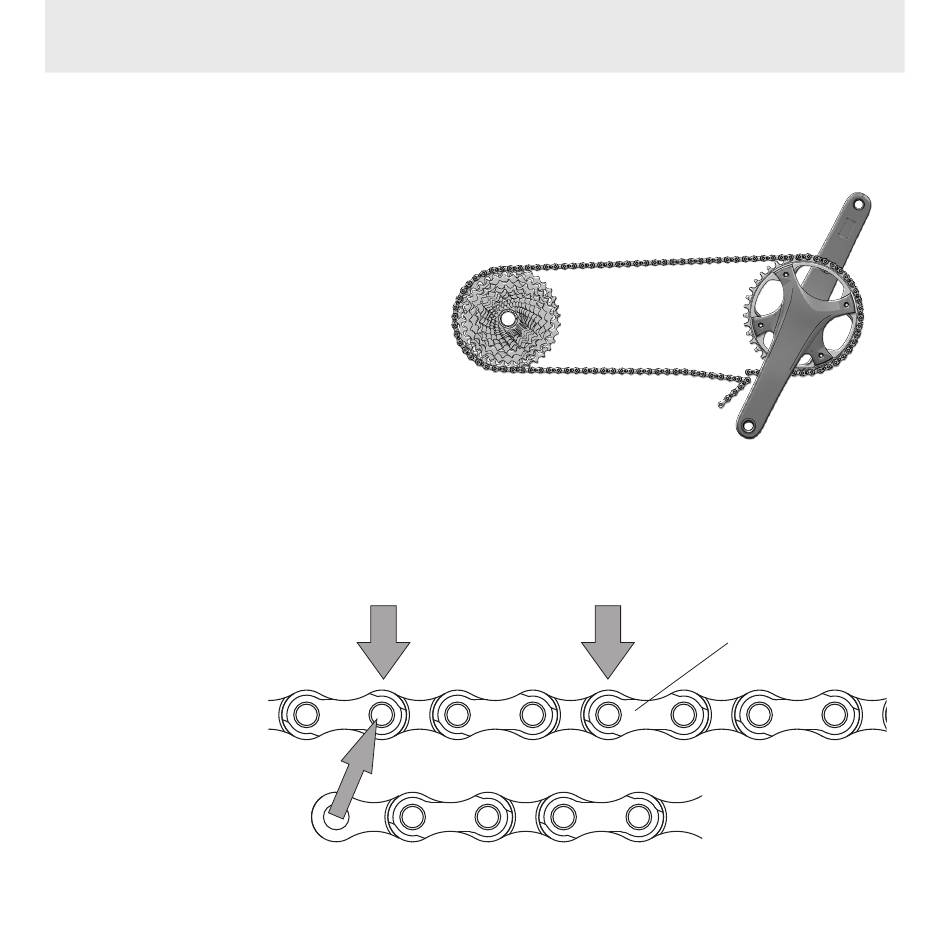

ne con il punto A. Fig.1
A partire da questo punto, aggiunge-
te altre 3 maglie, due interne ed una
esterna, per ottenere il pin esatto
in cui accorciare la catena (punto B
Fig. 1.1).
C-LINK
A B
™
1 2 3
LATO SX
1 2 3 4
LATO DX
Fig.1.1
