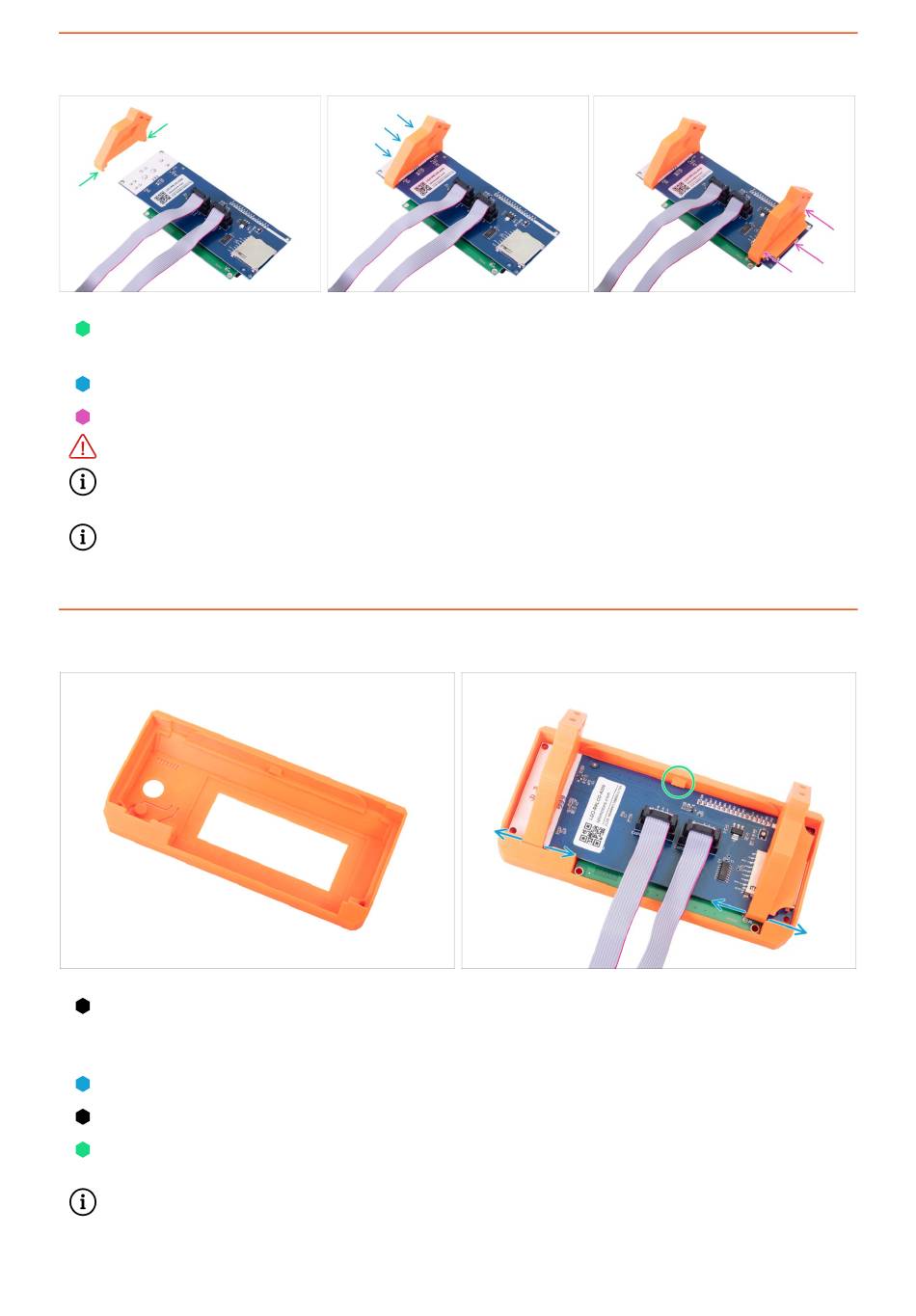

SCHRITT 4
Montieren der LCD-Halter
Bereiten Sie die LCD-Platine und die gedruckten Teile der LCD-Unterlage wie im
Bild gezeigt vor.
Schieben Sie die LCD-Halterteile auf die LCD-Platine.
Wiederholen Sie diesen Schritt mit dem zweiten LCD-Halter.
Überprüfen Sie die richtige Ausrichtung der beiden Teile und der LCD-Platine.
Die genaue Position wird später eingestellt. Im Moment muss dies nicht weiter
beachtet werden.
Sie können nun die Schutzfolie vom Bildschirm entfernen. Werfen Sie diese nicht
weg, wir werden sie kurzfristig wieder benutzen.
SCHRITT 5
Zusammenbauen der LCD-Abdeckung
Drücken Sie die LCD-Platine mitsamt des LCD-Halters in die LCD-Abdeckung, wie
im Bild gezeigt. Seien Sie vorsichtig, wegen des Kontrollknopfes auf der anderen
Seite!
Verschieben Sie die LCD-Halter etwas, falls erforderlich.
Drücken Sie alles so tief wie möglich hinein.
Die LCD-Platine muss unter den Vorsprung in der Mitte der LCD-Abdeckung
einrasten.
Bringen Sie die Schutzfolie erneut auf dem Display an, achten Sie darauf, dass die
Folie sauber und frei von Partikeln ist, da sonst Kratzer auf dem Display entstehen
können.
