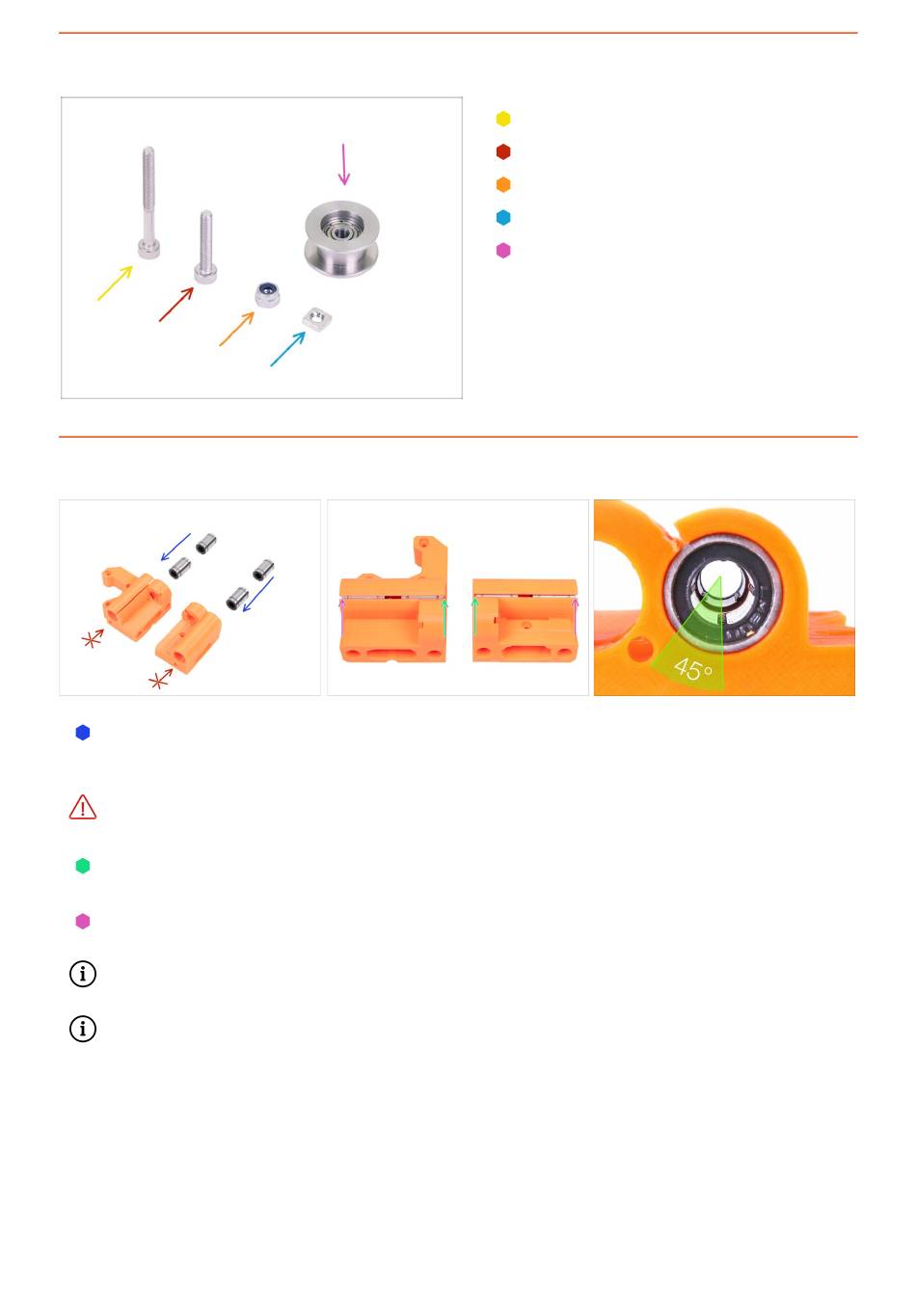

SCHRITT 3
X-Achse: Endhalter und Motorenhalter
SCHRITT 4
X-Achse: Einsetzen der Linearlager
Führen Sie die Linearlager in die gedruckten Teile (Endhalter und Motorenhalter)
ein, wie im Bild gezeigt. Vergewissern Sie sich, dass das erste Lager in jedem
gedruckten Teil bis zum Anschlag nach unten geschoben ist.
DRÜCKEN SIE DIE LAGER NICHT von der anderen Seite hinein. Dort befindet sich
ein Rand, und der Durchmesser des Lochs ist kleiner.
Das erste Lagerpaar sollte mit der Eintrittsöffnung auf der oberen Seite der beiden
Haltern bündig sein.
Das zweite Lagerpaar sollte auf dem Rand in der unteren Seite der beiden Halter
aufliegen.
Sie können die Lager gegen eine ebene Fläche drücken, um sie einfacher
einzuführen.
Führen Sie die beiden Lager in jedem Halter so ein, dass die inneren Kugeln des
zweiten Lagers um 45° versetzt sind im Vergleich zum ersten Lager. So wird eine
grössere Auflagefläche für die Führungsstange erreicht. Sehen Sie das dritte Bild
zur Illustration.
40
3. Zusammenbau der X-Achse
Original Prusa i3 MK3S+ kit assembly
Schraube M3x30 (1x)
Schraube M3x18 (1x)
M3nN Nyloc-Mutter (1x)
M3nS Mutter (1x)
623h Kugellager mit Gehäuse (1x)
