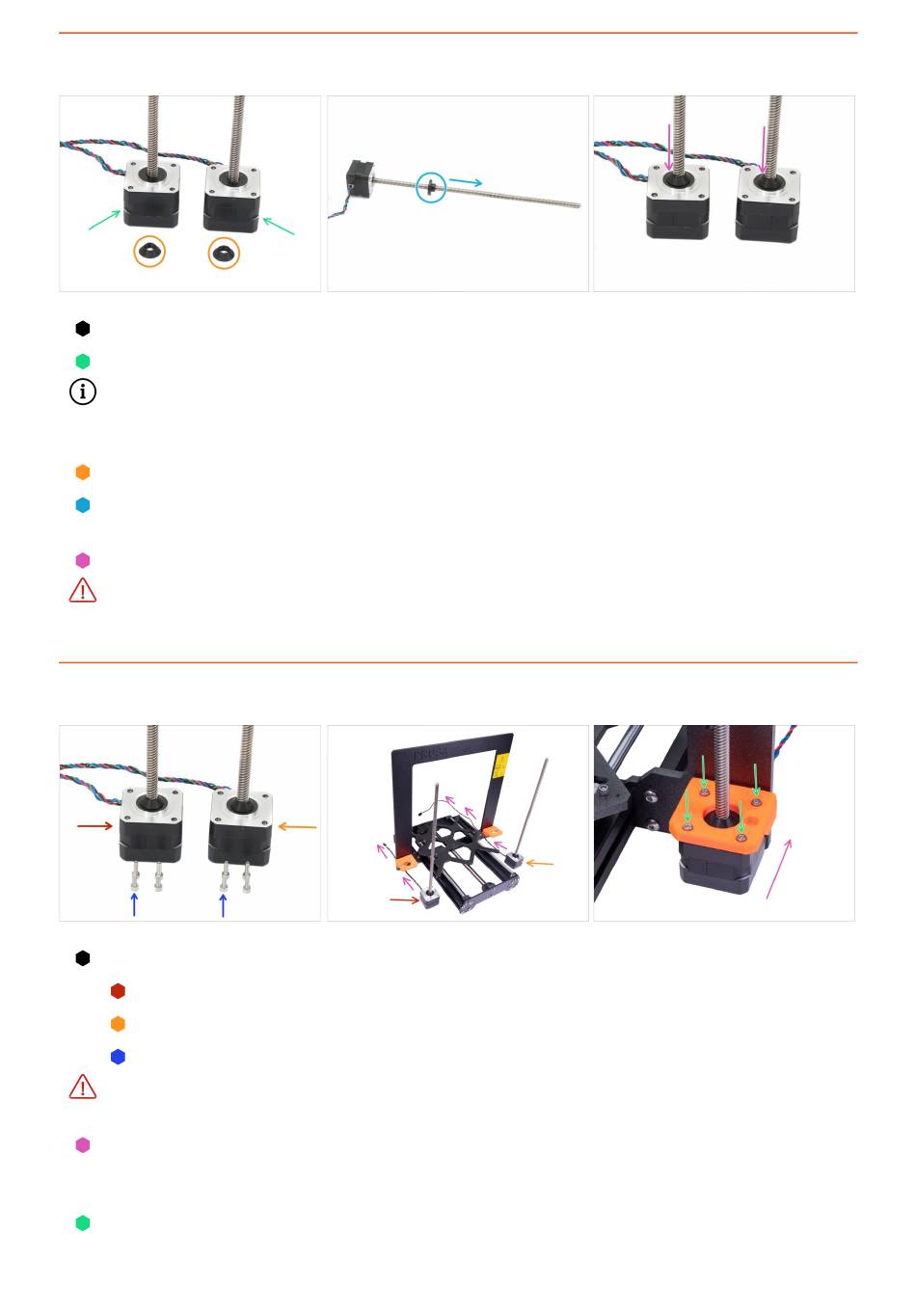

SCHRITT 3
Platzieren der Z-Spindelabdeckungen
Bereiten Sie bitte für die folgenden Schritte vor:
Motoren für die Z-Achse (2x)
Beachten Sie, dass beide Z-Achsenmotoren unterschiedliche Kabellängen
aufweisen. Das kürzere Kabel muss sich auf der linken Seite befinden, das längere
auf der rechten.
Z-Stangenabdeckungen (2x)
Entfernen Sie die Trapezmuttern von den Motoren. NICHT WEGWERFEN, da sie
später noch benötigt werden!
Schrauben Sie die Z-Stangenabdeckungen auf beide Gewindestangen.
Die Abdeckungen sollten bis zum Motor aufgeschraubt sein, aber nicht zu fest! Der
Motor muss sich frei drehen können!
SCHRITT 4
Z-Achse: Montieren der Motoren
Bereiten Sie bitte für den folgenden Schritt vor:
Z-Motor links (beschriftet "Z axis left"; kurzes Kabel)
Z-Motor rechts (beschriftet "Z axis right"; langes Kabel)
Schraube M3x10 (8x)
Siehe zweites Bild. Der Motor mit dem kürzeren Kabel (roter Pfeil) befindet sich
links, der Motor mit dem längeren Kabel (oranger Pfeil) ist auf der rechten Seite!
ACHTUNG: Motorkabel müssen zum Rahmen ausgerichtet sein! Richten
(rotierieren) Sie den Motor aus. An der Unterkante befindet sich für jedes Kabel im
Rahmen ein kleiner Ausschnitt.
Sichern Sie jeden Motor mit vier Schrauben M3x10. Ziehen Sie die gedruckten
Teile gleichmäßig und vorsichtig an, da sie sonst beschädigt werden könnten.
48
4. Zusammenbau der Z-Achse
Original Prusa i3 MK3S+ kit assembly
