Arbeitsgang NUR durchzuführen, wenn einer oder meh-
rere der folgenden Fälle eintreten:
1. Auswechseln LASER-Triangulator
2. Auswechseln von einem oder beiden Potentiometern
der Abdrücker
3. Auswechseln der Mikro-Endschalter des Werkzeug-
kopfs
4. Maßnahmen der Einstellung und/oder mechanisches
Auswechseln von Teilen des Werkzeugkopfs
5. Auswechseln Verstellzylinder LASER-Triangulator
Vorgehensweise:

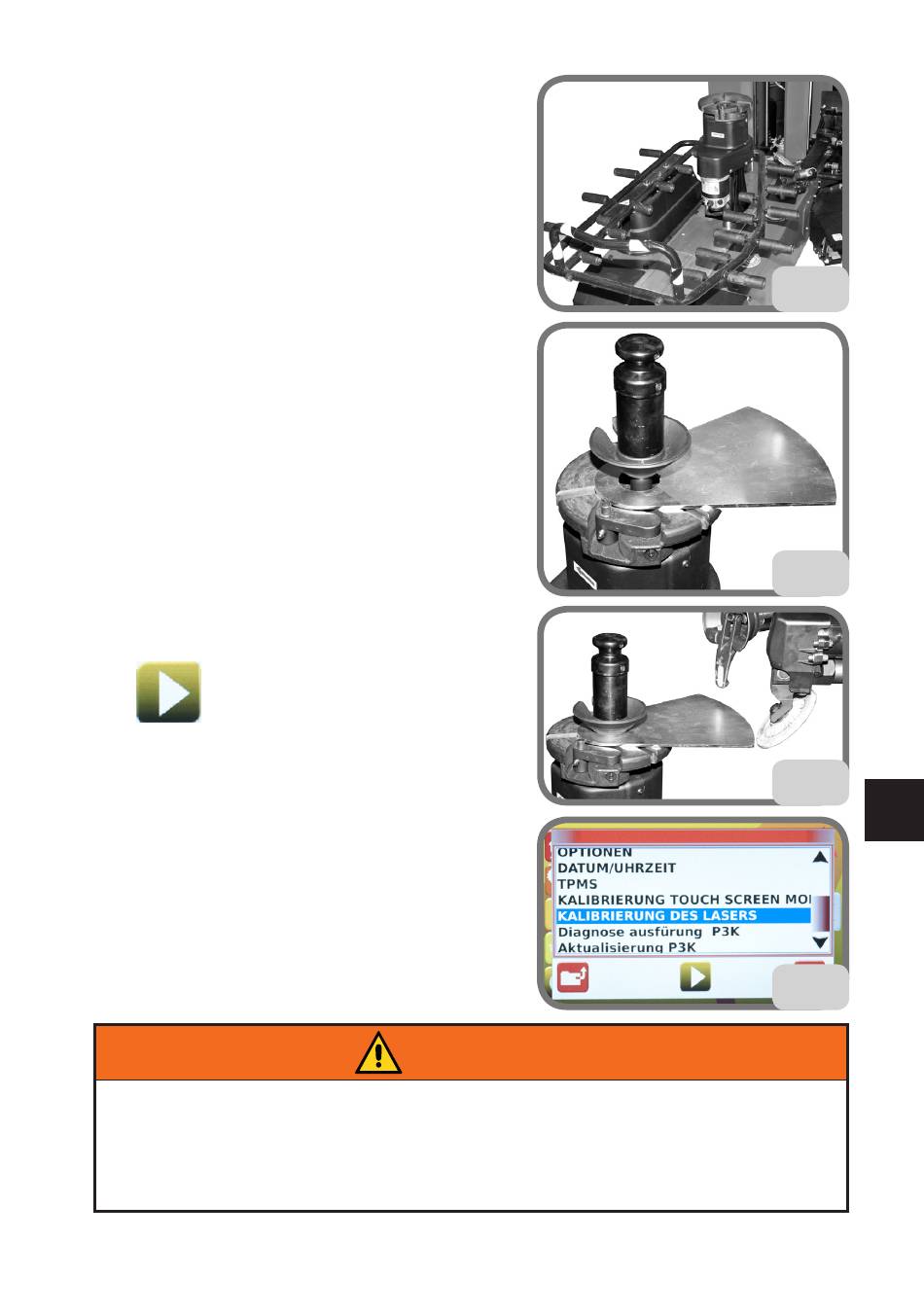

1. Den Radheber in die Arbeitsposition bringen (Abb.
68).
2. Die Schablone zur Kalibrierung montieren.
Den Kegel aus Gusseisen M11 ohne Schutz verwenden
und die Schablone mit der Abschrägung nach unten
positionieren (Abb. 68a).
Sie so positionieren, dass sie sich mit den Abdrückern
und mit dem Montagekopf überschneidet. (Abb. 68b).
3. KALIBRIERUNG LASER wählen und die Bestätigungs-
taste
drücken (Abb. 68c).
QUETSCHGEFAHR:
Einige Teile der Maschine, wie die Kopfgruppe, die Abdrücker und die Spannteller-
gruppe bewegen sich selbstständig.
Ein akustisches Signal ertönt, wenn die Bewegungen ausgeführt werden.
Sich nicht den beweglichen Teilen der Maschine nähern.
Betriebsanleitung Artiglio Master Code
ACHTUNG
68
68a
68b
D
68c
83
