7.6.12 Für Raumthermostat:
Raumthermostat Typ 1 (Hochspannung): "POWER IN" liefert die
Betriebsspannung für den RT, aber stellt sie nicht direkt am
RT-Stecker
bereit.
Über
den
220V-Spannung am den RT-Stecker bereitgestellt. Der Anschluss
"15 L1" verbindet die Hauptstromversorgung des Geräts mit dem
Anschluss L der 1-phasigen Stromversorgung.
Raumthermostat Typ 2 (Niederspannung): "POWER IN" liefert die
Betriebsspannung an das RT
HINWEIS
Abhängig vom Raumthermostattyp gibt es zwei optionale
Anschlussmöglichkeiten.

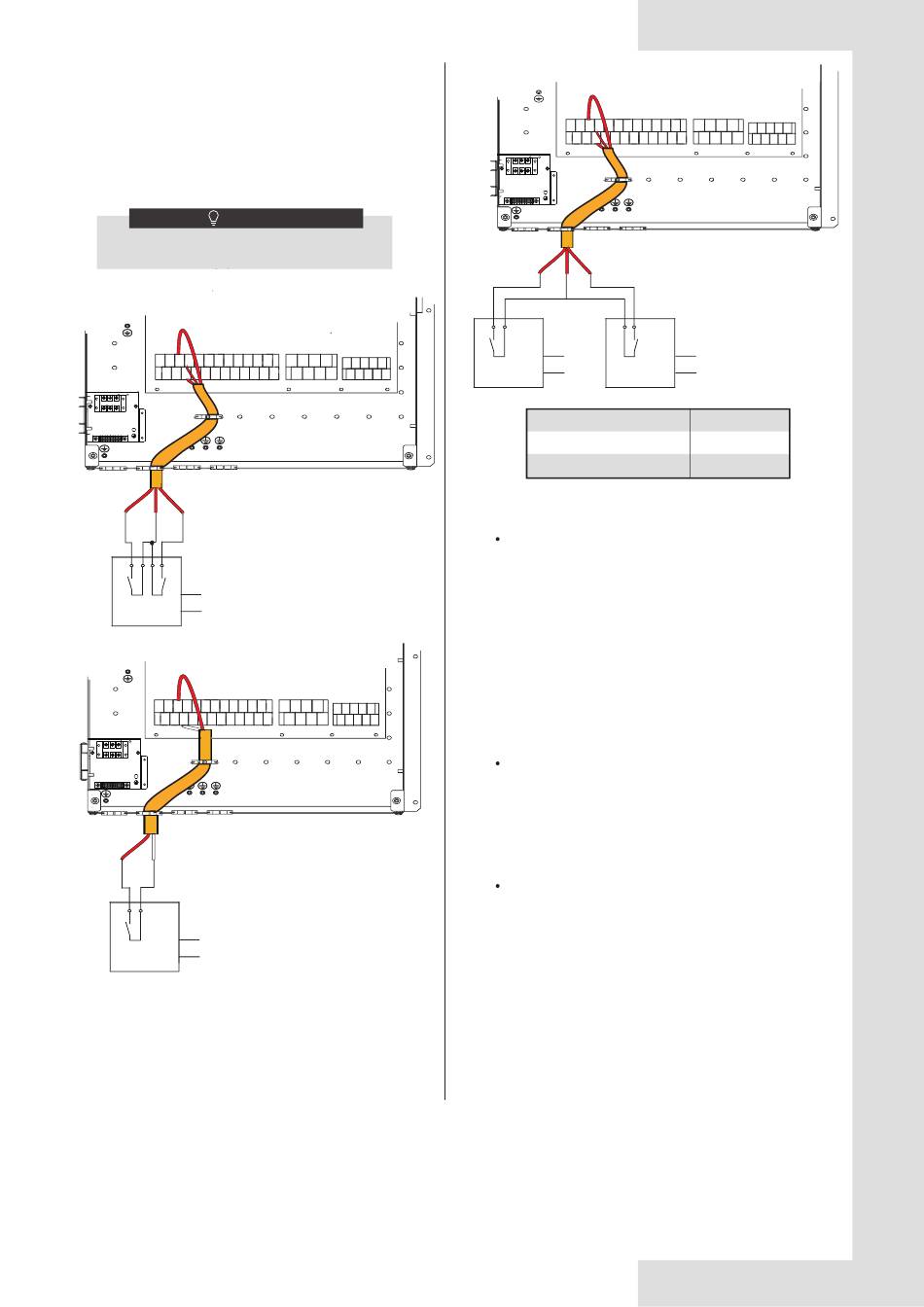

Raumthermostat Typ 1 (Hochspannung):
3 4
15
CN11
XT1
3
15
4
H
L1
C
Methode A
(Modus-Einstell-Regelung)
STROMVERSORGUNGSEINGANG
RT1
3
15
CN11
XT1
H
L1
Methode B
(Einzelzonen-Steuerung)
STROMVERSORGUNGSEINGANG
RT1
Anschluss
"15
L1"
wird
25 26
27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7
CN30
25 26
27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7
CN30
3 4
15
CN11
S1
CN4
L1
H
STROMVERSORGUNGSEINGANG
RT1
Zone1
Zone2
Spannung
Maximaler Betriebsstrom (A)
Verdrahtungsstärke (mm
Es gibt drei Methoden für den Anschluss des Thermostatkabels (wie
im Bild oben beschrieben) und es hängt von der Anwendung ab.
Methode A
(Modus-Einstell-Regelung)
RT kann, wie der Regler für 4-Rohr-FCU, Heizung und Kühlung
individuell regeln. Wenn das Innengerät mit dem externen
Temperaturregler verbunden ist, in der Benutzeroberfläche FÜR
TECHNIKER ist RAUMTHERMOSTAT auf MOD.SETZ:
A.1 Wenn das Gerät eine Spannung von 230VAC zwischen C und
L1 erkennt, arbeitet das Gerät im Kühlmodus.
A.2 Wenn das Gerät eine Spannung von 230VAC zwischen H und
L1 erkennt, arbeitet das Gerät im Heizmodus.
A.3 Wenn das Gerät eine Spannung von 0VAC für beide Seiten
(C-L1, H-L1) erkennt, arbeitet das Gerät nicht mehr für die
Raumheizung oder -kühlung.
A.4 Wenn das Gerät eine Spannung von 230VAC für beide Seiten
(C-L1, H-L1) erkennt, arbeitet das Gerät im Kühlbetrieb.
Methode B
(Einzelzonen-Steuerung)
Der RT liefert das Schaltsignal für das Gerät. In der Benutzeroberfläche
FÜR TECHNIKER ist RAUMTHERMOSTAT auf EINZ-ZONE gesetzt:
B.1 Wenn das Gerät eine Spannung von 230VAC zwischen H und
L1 erkennt, schaltet sich das Gerät ein.
B.2 Wenn das Gerät eine Spannung von 0VAC zwischen H und L1
erkennt, schaltet es sich ab.
Methode C
(Doppelzonen-Steuerung)
Das Innengerät ist mit einem Zwei-Raum-Thermostat verbunden,
während
in
der
Benutzeroberfläche
RAUMTHERMOSTAT auf DOPPELZONE eingestellt ist:
C.1 Wenn das Gerät eine Spannung von 230VAC zwischen H und
L1 erkennt, schaltet sich die Zone1 ein. Wenn das Gerät eine
Spannung von 0VAC zwischen H und L1 erkennt, schaltet sich
Zone1 aus.
C.2 Wenn das Gerät eine Spannung von 230VAC zwischen C und L1
erkennt,
schaltet
sich
Klima-Temperaturkurve ein. Wenn das Gerät eine Spannung von
0VAC zwischen C und L1 erkennt, schaltet sich die Zone2 ab.
C.3 Wenn H-L1 und C-L1 als 0VAC erkannt werden, schaltet sich das
Gerät aus. C.4 Wenn H-L1 und C-L1 als 230VAC erkannt werden,
schalten sich sowohl Zone1 als auch Zone2 ein.
26
25 26
27 28
1 2 3 4 5
29 30 31 32
6 7 8 9 10
CN7
CN30
Methode C
(Doppelzonen-Steuerung)
C
STROMVERSORGUNGSEINGANG
RT2
220-240VAC
0,2
)
0,75
2
FÜR
TECHNIKER
die
Zone2
entsprechend
der
der
