Montage
5.2 NICHT-sicherheitsgerichtete Anwendungen
5.2.1 Vollwelle
Die Betriebsmittel mit Vollwelle werden über eine elastische Kupplung mit der Antriebswelle
verbunden. Durch die Kupplung werden Abweichungen in axialer und radialer Richtung zwischen
Betriebsmittel und Antriebswelle aufgenommen. Zu große Lagerbelastungen werden dadurch
vermieden.
5.2.1.1 Flansch-Montage
Der Zentrierbund mit entsprechender Passung übernimmt die Zentrierung zur Welle. Die Fixierung an
der Maschine erfolgt über Schrauben im Flansch.

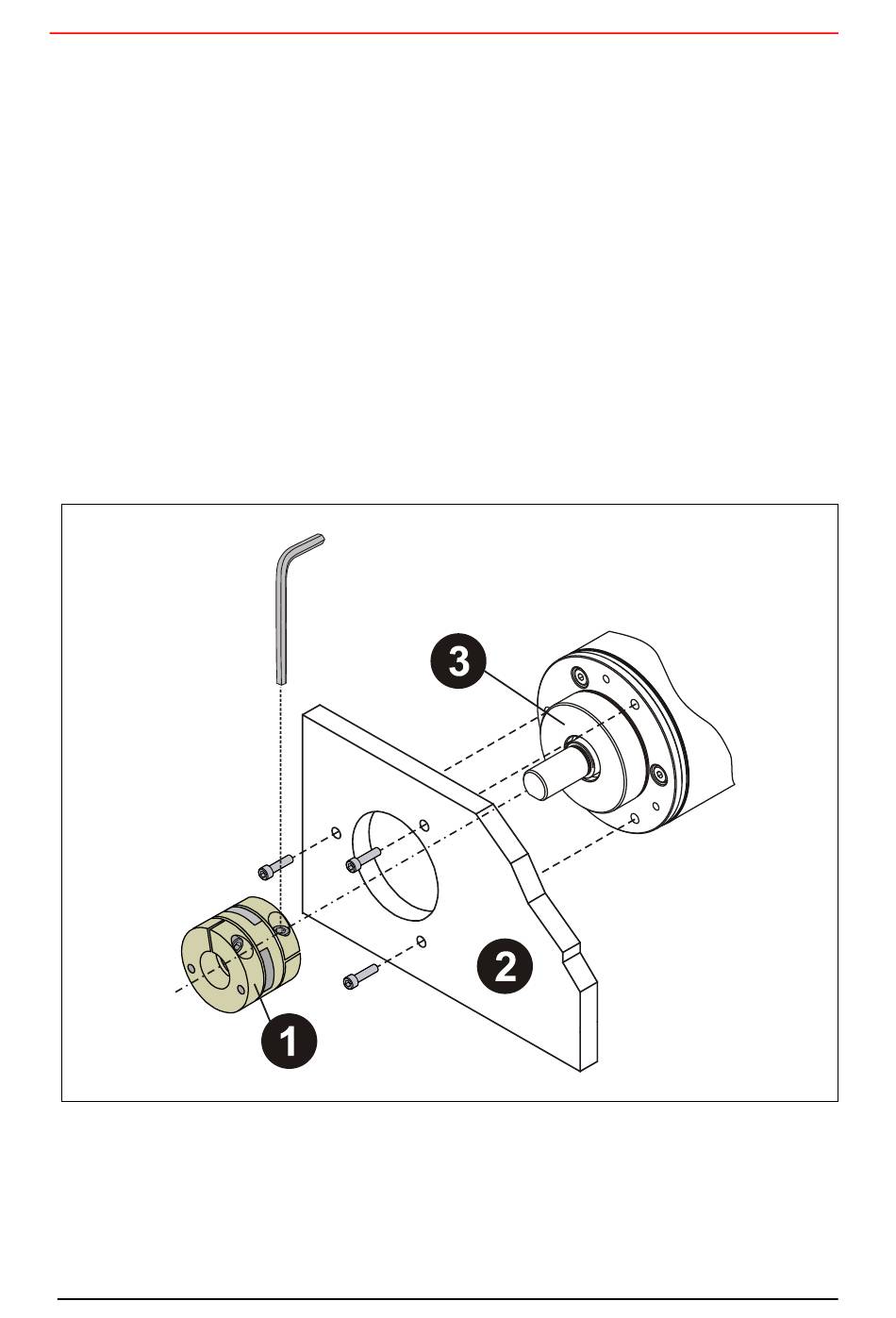

1: ATEX-konforme Kupplung
2: Maschine
3: Zentrierbund
Prinzip
Abbildung 1: Flansch-Montage
TR-Electronic GmbH 2012, All Rights Reserved
Printed in the Federal Republic of Germany
Seite 28 von 46
TR - ECE - BA - D - 0098 - 09
