Assa Abloy effeff 351U80 RR AKRR Installations- Und Montageanleitung Seite 5

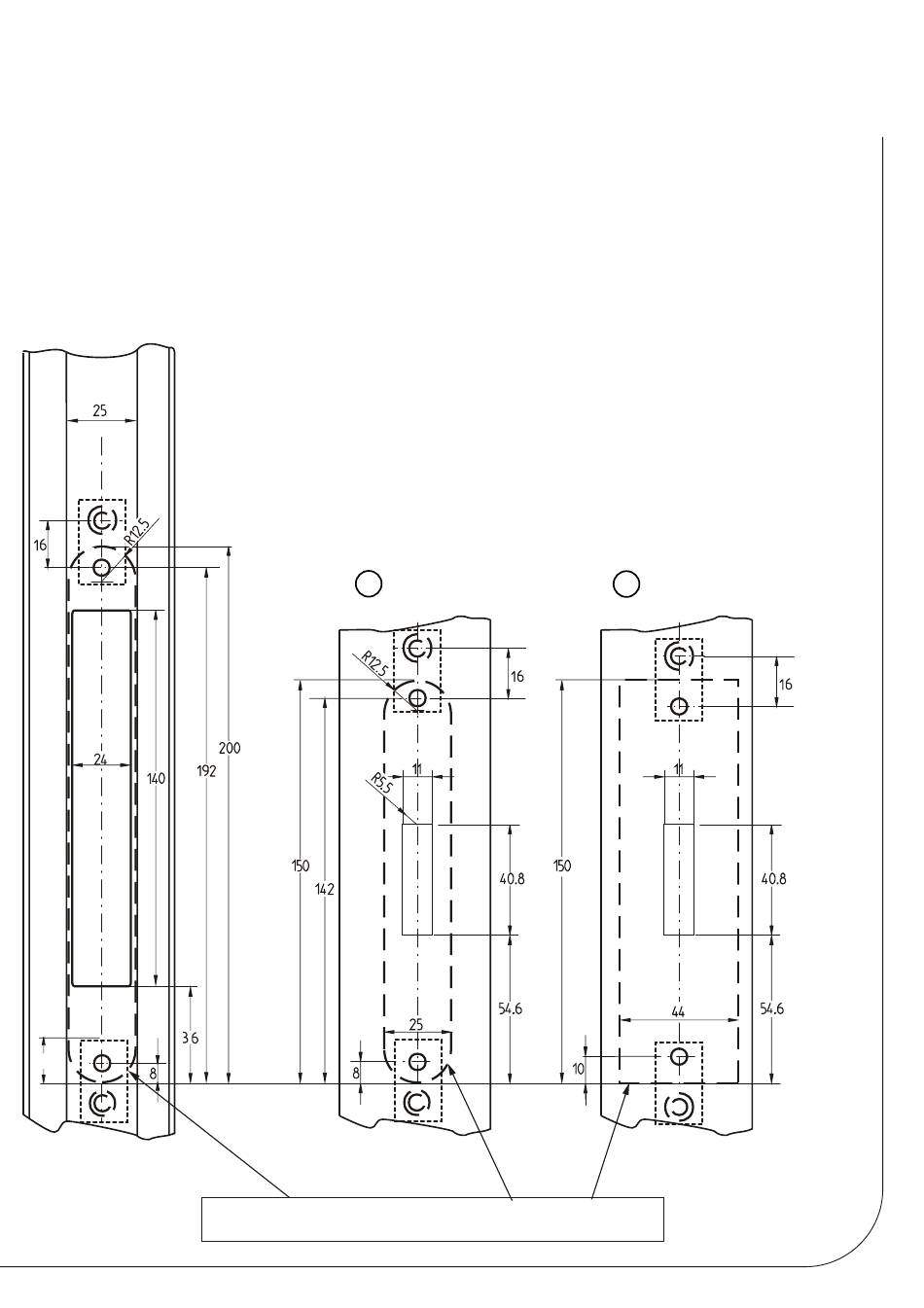

Ausschnitte und Bohrungen
Cutouts and Borings
Türrahmen (Türöffner)
Door Frame (strike)
15
Türblatt (Schließblech)
Door Leaf (Striking plate)
Bei Gegenstück:
With counterpart:
1
Ausschnitte, wenn Stulp / Schließblech eingelassen wird
Cutouts for recessed mounting of faceplate / striking plate
D
Die Durchmesser aller Befestigungs-
bohrungen richten sich nach Art der
verwendeten Schrauben.
Bei der Einlassmontage ist die Beschrei-
bung zu den Anschraublaschen SETLA M5
zu beachten!
GB
The diameters of all borings for fixing
depend on the sort of screw used.
In case of recessed mounting, please
follow the instructions regarding the
splicing plates SETLA M5!
25 mm
2
44 mm
