GW DEVICE SERVER 1E/2DB9
Der GW DEVICE SERVER 1E/2DB9 ist mit einer Ethernetschnittstelle und zwei seriellen
RS-232/422/485-Schnittstellen mit D-SUB 9-Stecker ausgerüstet.

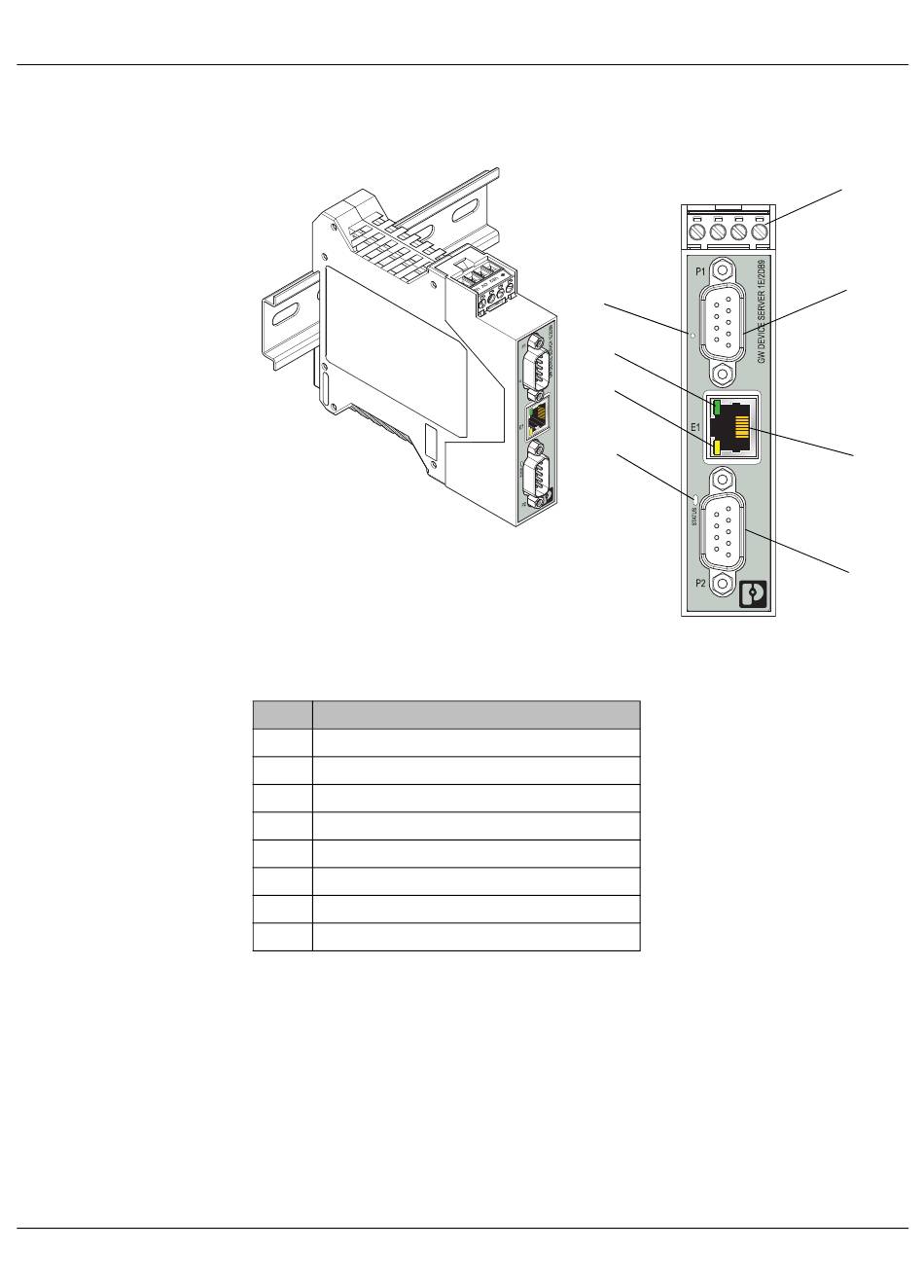

Bild 1-2 GW DEVICE SERVER 1E/2DB9
Tabelle 1-3 Aufbau GW DEVICE SERVER 1E/2DB9
Pos. Beschreibung
1 Einspeisestecker
2 D-SUB 9-Steckverbinder P1
3 Ethernetschnittstelle (RJ45)
4 D-SUB 9-Steckverbinder P2
5 Status-LED
6 Status-LED für Ethernet-Aktivität
7 Status-LED für Ethernet-Verbindung
8 Reset-Taste
