GW DEVICE SERVER 2E/2DB9
Der GW DEVICE SERVER 2E/2DB9 ist mit zwei Ethernetschnittstellen mit integrierter
Schaltfunktion und zwei seriellen RS-232/422/485-Schnittstellen mit D-SUB 9-Stecker
ausgerüstet.

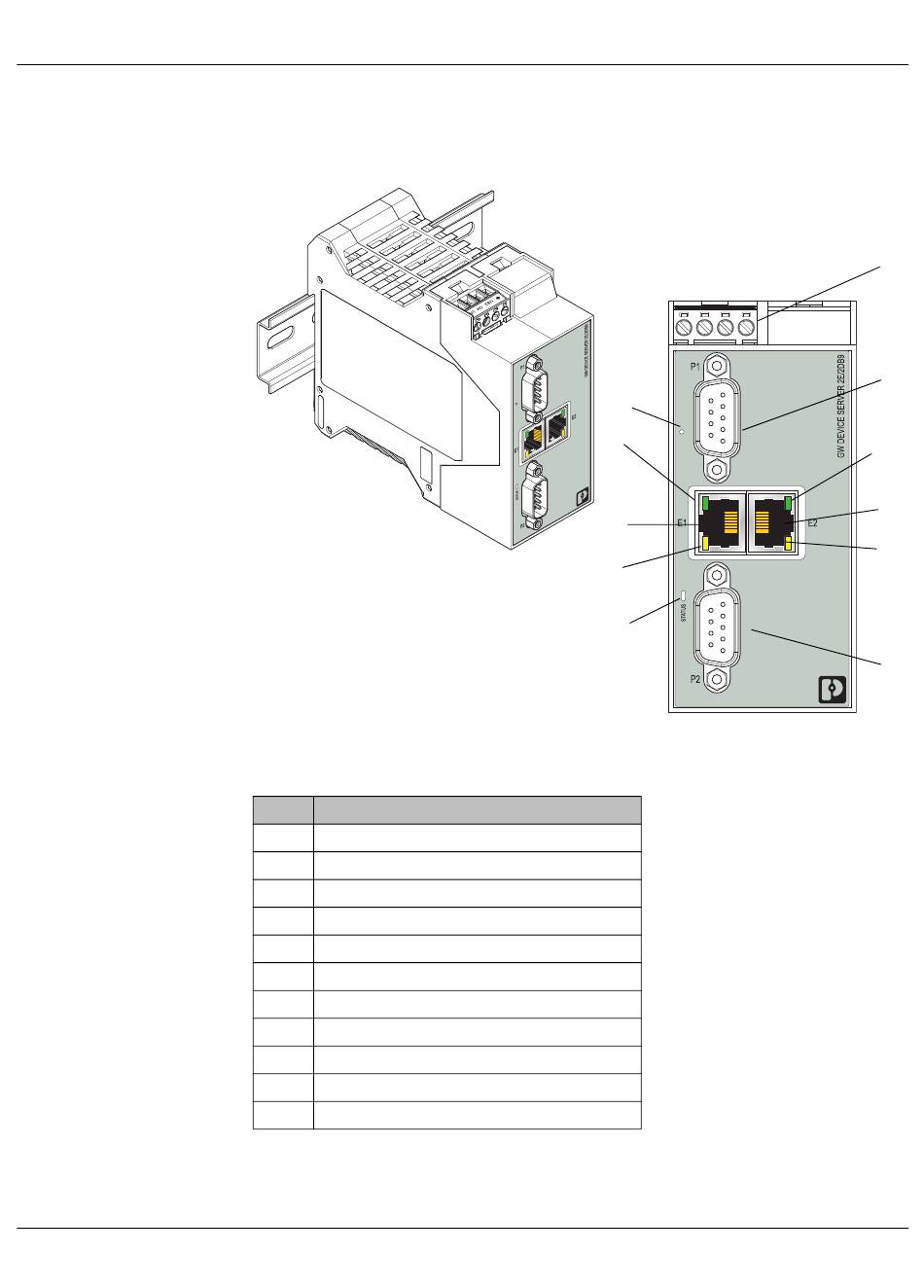

Bild 1-3 GW DEVICE SERVER 2E/2DB9
Tabelle 1-4 Aufbau GW DEVICE SERVER 2E/2DB9
Pos. Beschreibung
1 Einspeisestecker
2 D-SUB 9-Steckverbinder P1
3 Status-LED für Ethernet-Verbindung
4 Ethernetschnittstelle E2 (RJ45)
5 Status-LED für Ethernet-Aktivität
6 Status-LED
7 D-SUB 9-Steckverbinder P2
8 Status-LED für Ethernet-Aktivität
9 Ethernetschnittstelle E1 (RJ45)
10 Status-LED für Ethernet-Verbindung
11 Reset-Taste
11
10
9
8
7
1
2
3
4
5
6
