GW DEVICE SERVER...
26
PHOENIX CONTACT
2.
Klicken Sie die Schaltfläche „Monitor" an, um den Datenfluss an der seriellen
Schnittstelle in Echtzeit anzuzeigen.
Die Überwachungsfunktion „Monitor" ähnelt einem Hyperterminal
zeigt die von der seriellen Schnittstelle empfangenen und übertragenen Zeichen an.
Dies ist sehr hilfreich bei der Erkennung von Fehlern in Konfiguration oder
Verkabelung.

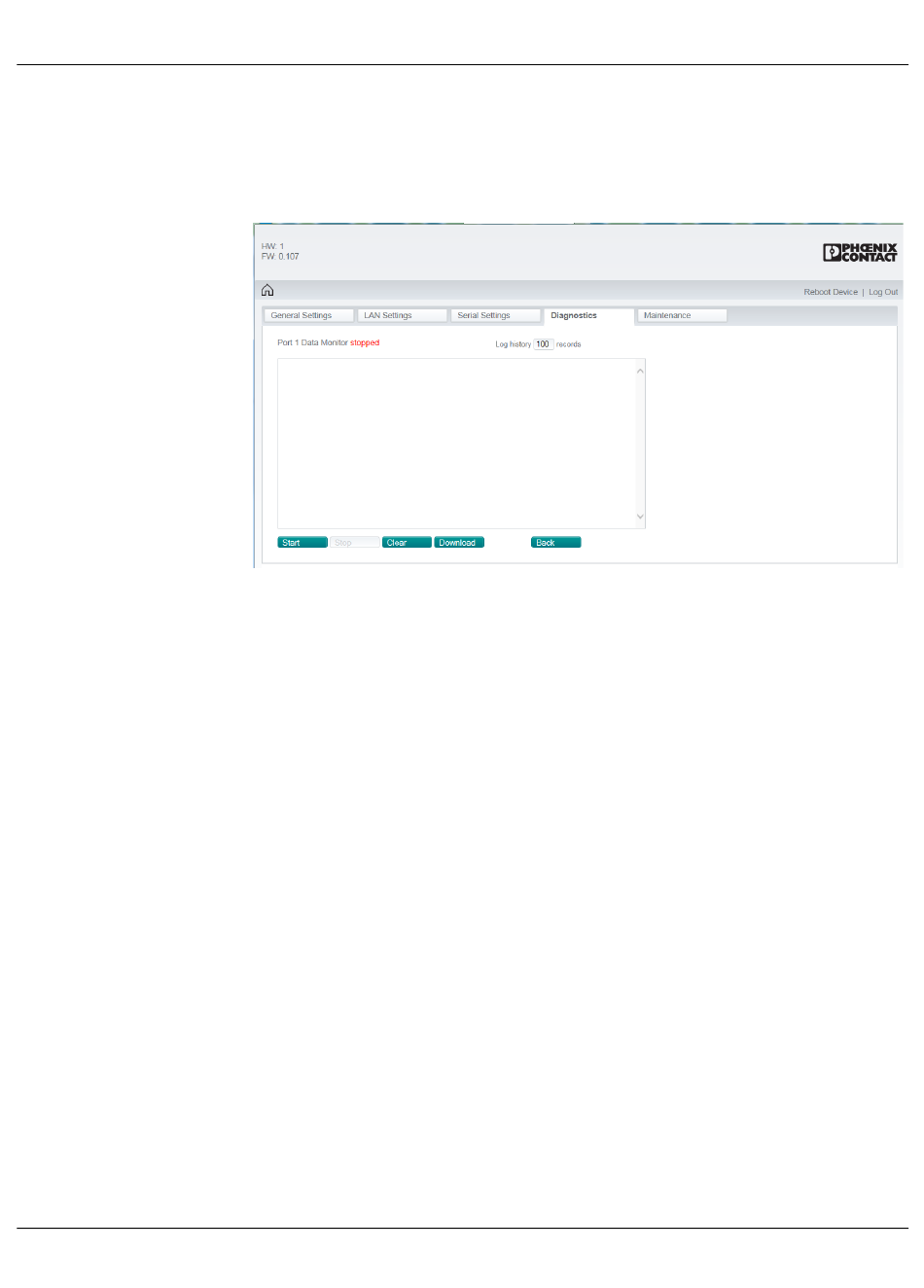

Bild 3-12
Monitorfunktion (angehalten)
3.
Über das Feld „Log history" kann die maximale Anzahl Zeilen, die vor Löschen der
ältesten Einträge vom Monitor erfasst werden, konfiguriert werden.
Die Überwachungsdaten der Monitorfunktion können auch als .txt-Datei zur späteren
Überprüfung oder Analyse gespeichert werden.
-Bildschirm und
®
3730_de_A
