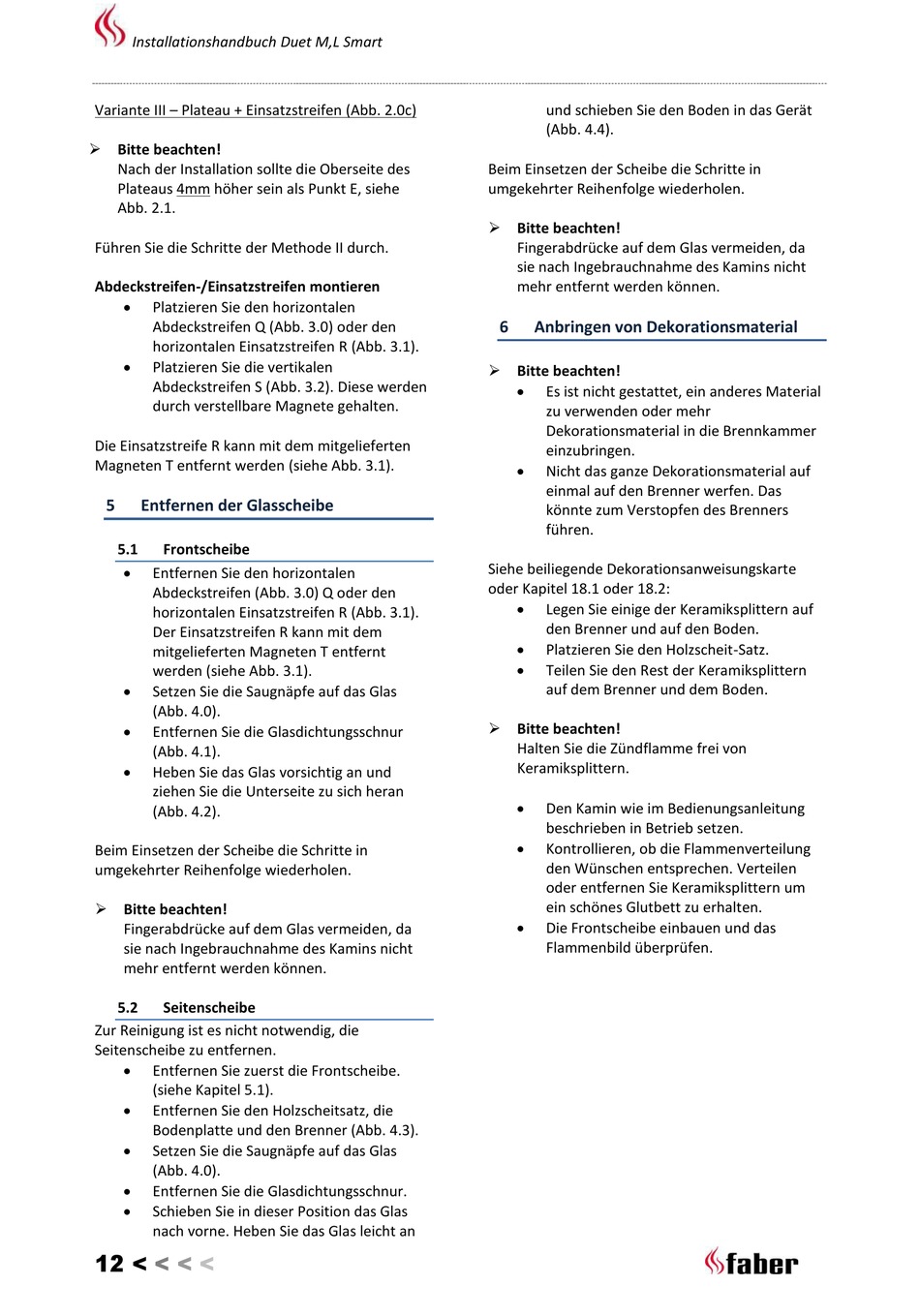

Installationshandbuch Duet M,L Smart
Variante III – Plateau + Einsatzstreifen (Abb. 2.0c)
 Bitte beachten!
Nach der Installation sollte die Oberseite des
Plateaus 4mm höher sein als Punkt E, siehe
Abb. 2.1.
Führen Sie die Schritte der Methode II durch.
Abdeckstreifen-/Einsatzstreifen montieren

Platzieren Sie den horizontalen
Abdeckstreifen Q (Abb. 3.0) oder den
horizontalen Einsatzstreifen R (Abb. 3.1).

Platzieren Sie die vertikalen
Abdeckstreifen S (Abb. 3.2). Diese werden
durch verstellbare Magnete gehalten.
Die Einsatzstreife R kann mit dem mitgelieferten
Magneten T entfernt werden (siehe Abb. 3.1).
5 Entfernen der Glasscheibe
5.1 Frontscheibe

Entfernen Sie den horizontalen
Abdeckstreifen (Abb. 3.0) Q oder den
horizontalen Einsatzstreifen R (Abb. 3.1).
Der Einsatzstreifen R kann mit dem
mitgelieferten Magneten T entfernt
werden (siehe Abb. 3.1).

Setzen Sie die Saugnäpfe auf das Glas
(Abb. 4.0).

Entfernen Sie die Glasdichtungsschnur
(Abb. 4.1).

Heben Sie das Glas vorsichtig an und
ziehen Sie die Unterseite zu sich heran
(Abb. 4.2).
Beim Einsetzen der Scheibe die Schritte in
umgekehrter Reihenfolge wiederholen.
 Bitte beachten!
Fingerabdrücke auf dem Glas vermeiden, da
sie nach Ingebrauchnahme des Kamins nicht
mehr entfernt werden können.
5.2 Seitenscheibe
Zur Reinigung ist es nicht notwendig, die
Seitenscheibe zu entfernen.

Entfernen Sie zuerst die Frontscheibe.
(siehe Kapitel 5.1).

Entfernen Sie den Holzscheitsatz, die
Bodenplatte und den Brenner (Abb. 4.3).

Setzen Sie die Saugnäpfe auf das Glas
(Abb. 4.0).

Entfernen Sie die Glasdichtungsschnur.

Schieben Sie in dieser Position das Glas
nach vorne. Heben Sie das Glas leicht an
12 < < < <
und schieben Sie den Boden in das Gerät
(Abb. 4.4).
Beim Einsetzen der Scheibe die Schritte in
umgekehrter Reihenfolge wiederholen.
 Bitte beachten!
Fingerabdrücke auf dem Glas vermeiden, da
sie nach Ingebrauchnahme des Kamins nicht
mehr entfernt werden können.
6

Anbringen von Dekorationsmaterial

 Bitte beachten!

Es ist nicht gestattet, ein anderes Material
zu verwenden oder mehr
Dekorationsmaterial in die Brennkammer
einzubringen.

Nicht das ganze Dekorationsmaterial auf
einmal auf den Brenner werfen. Das
könnte zum Verstopfen des Brenners
führen.
Siehe beiliegende Dekorationsanweisungskarte
oder Kapitel 18.1 oder 18.2:

Legen Sie einige der Keramiksplittern auf
den Brenner und auf den Boden.

Platzieren Sie den Holzscheit-Satz.

Teilen Sie den Rest der Keramiksplittern
auf dem Brenner und dem Boden.
 Bitte beachten!
Halten Sie die Zündflamme frei von
Keramiksplittern.

Den Kamin wie im Bedienungsanleitung
beschrieben in Betrieb setzen.

Kontrollieren, ob die Flammenverteilung
den Wünschen entsprechen. Verteilen
oder entfernen Sie Keramiksplittern um
ein schönes Glutbett zu erhalten.

Die Frontscheibe einbauen und das
Flammenbild überprüfen.
