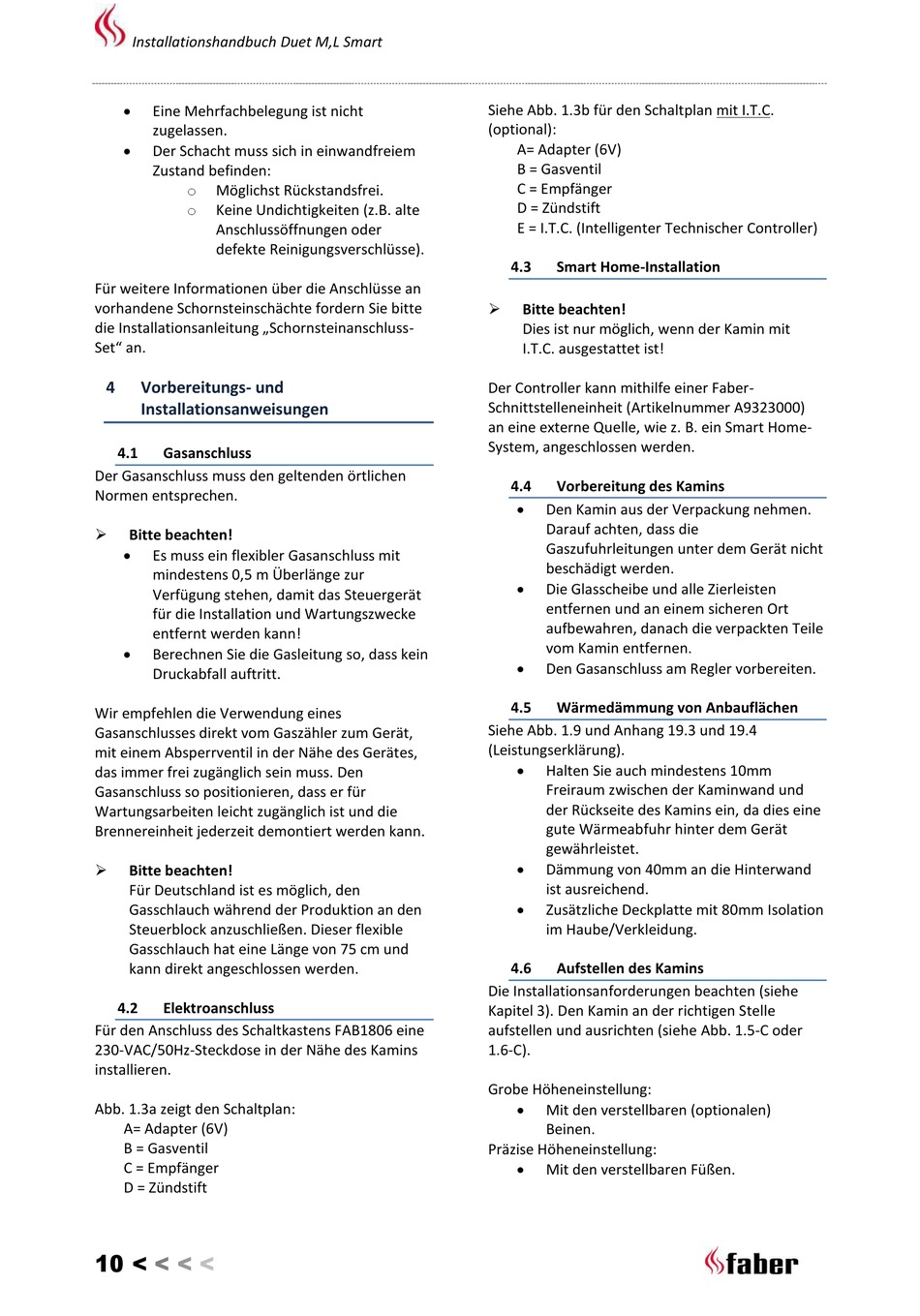

Installationshandbuch Duet M,L Smart
Eine Mehrfachbelegung ist nicht
zugelassen.
Der Schacht muss sich in einwandfreiem
Zustand befinden:
o
Möglichst Rückstandsfrei.
o
Keine Undichtigkeiten (z.B. alte
Anschlussöffnungen oder
defekte Reinigungsverschlüsse).
Für weitere Informationen über die Anschlüsse an
vorhandene Schornsteinschächte fordern Sie bitte
die Installationsanleitung „Schornsteinanschluss-
Set" an.
4
Vorbereitungs- und
Installationsanweisungen
4.1
Gasanschluss
Der Gasanschluss muss den geltenden örtlichen
Normen entsprechen.
Bitte beachten!
Es muss ein flexibler Gasanschluss mit
mindestens 0,5 m Überlänge zur
Verfügung stehen, damit das Steuergerät
für die Installation und Wartungszwecke
entfernt werden kann!
Berechnen Sie die Gasleitung so, dass kein
Druckabfall auftritt.
Wir empfehlen die Verwendung eines
Gasanschlusses direkt vom Gaszähler zum Gerät,
mit einem Absperrventil in der Nähe des Gerätes,
das immer frei zugänglich sein muss. Den
Gasanschluss so positionieren, dass er für
Wartungsarbeiten leicht zugänglich ist und die
Brennereinheit jederzeit demontiert werden kann.
Bitte beachten!
Für Deutschland ist es möglich, den
Gasschlauch während der Produktion an den
Steuerblock anzuschließen. Dieser flexible
Gasschlauch hat eine Länge von 75 cm und
kann direkt angeschlossen werden.
4.2
Elektroanschluss
Für den Anschluss des Schaltkastens FAB1806 eine
230-VAC/50Hz-Steckdose in der Nähe des Kamins
installieren.
Abb. 1.3a zeigt den Schaltplan:
A= Adapter (6V)
B = Gasventil
C = Empfänger
D = Zündstift
10 <
<
<
<
Siehe Abb. 1.3b für den Schaltplan mit I.T.C.
(optional):
A= Adapter (6V)
B = Gasventil
C = Empfänger
D = Zündstift
E = I.T.C. (Intelligenter Technischer Controller)
4.3
Smart Home-Installation
Bitte beachten!
Dies ist nur möglich, wenn der Kamin mit
I.T.C. ausgestattet ist!
Der Controller kann mithilfe einer Faber-
Schnittstelleneinheit (Artikelnummer A9323000)
an eine externe Quelle, wie z. B. ein Smart Home-
System, angeschlossen werden.
4.4
Vorbereitung des Kamins
Den Kamin aus der Verpackung nehmen.
Darauf achten, dass die
Gaszufuhrleitungen unter dem Gerät nicht
beschädigt werden.
Die Glasscheibe und alle Zierleisten
entfernen und an einem sicheren Ort
aufbewahren, danach die verpackten Teile
vom Kamin entfernen.
Den Gasanschluss am Regler vorbereiten.
4.5
Wärmedämmung von Anbauflächen
Siehe Abb. 1.9 und Anhang 19.3 und 19.4
(Leistungserklärung).
Halten Sie auch mindestens 10mm
Freiraum zwischen der Kaminwand und
der Rückseite des Kamins ein, da dies eine
gute Wärmeabfuhr hinter dem Gerät
gewährleistet.
Dämmung von 40mm an die Hinterwand
ist ausreichend.
Zusätzliche Deckplatte mit 80mm Isolation
im Haube/Verkleidung.
4.6
Aufstellen des Kamins
Die Installationsanforderungen beachten (siehe
Kapitel 3). Den Kamin an der richtigen Stelle
aufstellen und ausrichten (siehe Abb. 1.5-C oder
1.6-C).
Grobe Höheneinstellung:
Mit den verstellbaren (optionalen)
Beinen.
Präzise Höheneinstellung:
Mit den verstellbaren Füßen.
