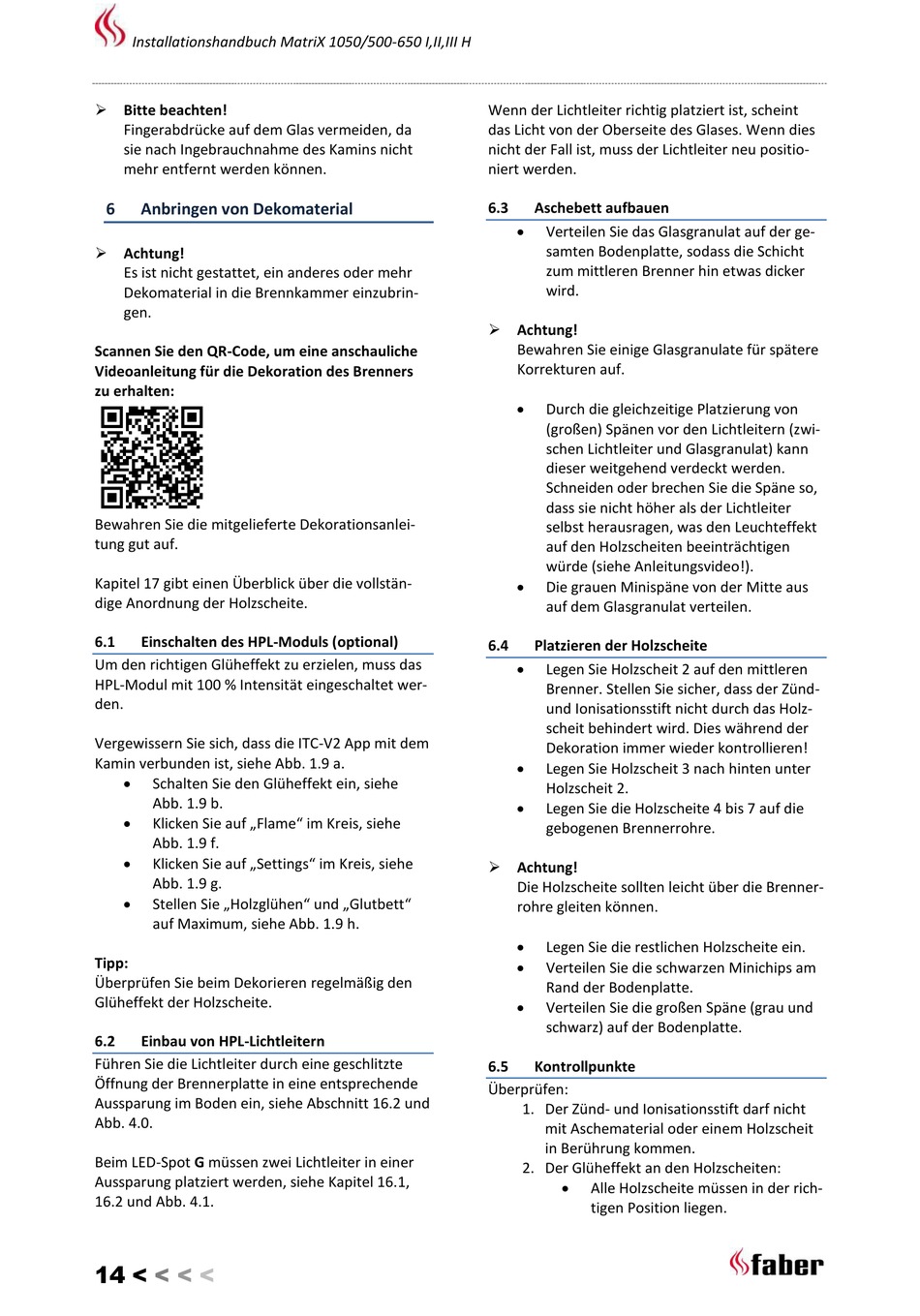

Installationshandbuch MatriX 1050/500-650 I,II,III H
 Bitte beachten!
Fingerabdrücke auf dem Glas vermeiden, da
sie nach Ingebrauchnahme des Kamins nicht
mehr entfernt werden können.
6

Anbringen von Dekomaterial

 Achtung!
Es ist nicht gestattet, ein anderes oder mehr
Dekomaterial in die Brennkammer einzubrin-
gen.
Scannen Sie den QR-Code, um eine anschauliche
Videoanleitung für die Dekoration des Brenners
zu erhalten:
Bewahren Sie die mitgelieferte Dekorationsanlei-
tung gut auf.
Kapitel 17 gibt einen Überblick über die vollstän-
dige Anordnung der Holzscheite.
6.1 Einschalten des HPL-Moduls (optional)
Um den richtigen Glüheffekt zu erzielen, muss das
HPL-Modul mit 100 % Intensität eingeschaltet wer-
den.
Vergewissern Sie sich, dass die ITC-V2 App mit dem
Kamin verbunden ist, siehe Abb. 1.9 a.

Schalten Sie den Glüheffekt ein, siehe
Abb. 1.9 b.

Klicken Sie auf „Flame" im Kreis, siehe
Abb. 1.9 f.

Klicken Sie auf „Settings" im Kreis, siehe
Abb. 1.9 g.

Stellen Sie „Holzglühen" und „Glutbett"
auf Maximum, siehe Abb. 1.9 h.
Tipp:
Überprüfen Sie beim Dekorieren regelmäßig den
Glüheffekt der Holzscheite.
6.2 Einbau von HPL-Lichtleitern
Führen Sie die Lichtleiter durch eine geschlitzte
Öffnung der Brennerplatte in eine entsprechende
Aussparung im Boden ein, siehe Abschnitt 16.2 und
Abb. 4.0.
Beim LED-Spot G müssen zwei Lichtleiter in einer
Aussparung platziert werden, siehe Kapitel 16.1,
16.2 und Abb. 4.1.
14 < < < <
Wenn der Lichtleiter richtig platziert ist, scheint
das Licht von der Oberseite des Glases. Wenn dies
nicht der Fall ist, muss der Lichtleiter neu positio-
niert werden.
6.3 Aschebett aufbauen

Verteilen Sie das Glasgranulat auf der ge-
samten Bodenplatte, sodass die Schicht
zum mittleren Brenner hin etwas dicker
wird.
 Achtung!
Bewahren Sie einige Glasgranulate für spätere
Korrekturen auf.

Durch die gleichzeitige Platzierung von
(großen) Spänen vor den Lichtleitern (zwi-
schen Lichtleiter und Glasgranulat) kann
dieser weitgehend verdeckt werden.
Schneiden oder brechen Sie die Späne so,
dass sie nicht höher als der Lichtleiter
selbst herausragen, was den Leuchteffekt
auf den Holzscheiten beeinträchtigen
würde (siehe Anleitungsvideo!).

Die grauen Minispäne von der Mitte aus
auf dem Glasgranulat verteilen.
6.4 Platzieren der Holzscheite

Legen Sie Holzscheit 2 auf den mittleren
Brenner. Stellen Sie sicher, dass der Zünd-
und Ionisationsstift nicht durch das Holz-
scheit behindert wird. Dies während der
Dekoration immer wieder kontrollieren!

Legen Sie Holzscheit 3 nach hinten unter
Holzscheit 2.

Legen Sie die Holzscheite 4 bis 7 auf die
gebogenen Brennerrohre.
 Achtung!
Die Holzscheite sollten leicht über die Brenner-
rohre gleiten können.

Legen Sie die restlichen Holzscheite ein.

Verteilen Sie die schwarzen Minichips am
Rand der Bodenplatte.

Verteilen Sie die großen Späne (grau und
schwarz) auf der Bodenplatte.
6.5 Kontrollpunkte
Überprüfen:
1. Der Zünd- und Ionisationsstift darf nicht
mit Aschematerial oder einem Holzscheit
in Berührung kommen.
2. Der Glüheffekt an den Holzscheiten:

Alle Holzscheite müssen in der rich-
tigen Position liegen.
