Technisches Datenblatt 2.50-35.003-11-DE
FSM3M FrontSchaltModul
Meldemodul für FeldBusModul FBM38

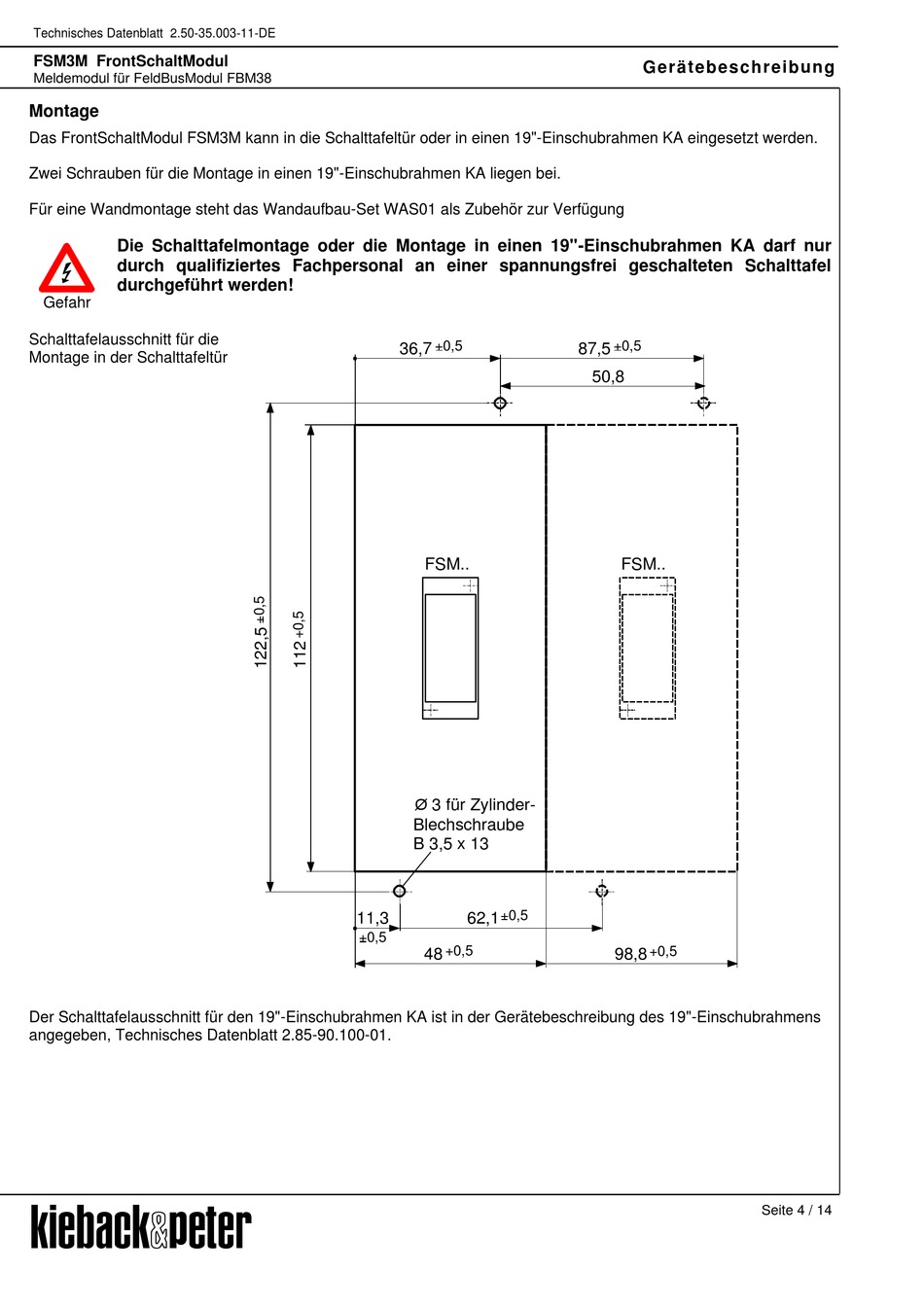

Montage
Das FrontSchaltModul FSM3M kann in die Schalttafeltür oder in einen 19"-Einschubrahmen KA eingesetzt werden.
Zwei Schrauben für die Montage in einen 19"-Einschubrahmen KA liegen bei.
Für eine Wandmontage steht das Wandaufbau-Set WAS01 als Zubehör zur Verfügung
Die Schalttafelmontage oder die Montage in einen 19"-Einschubrahmen KA darf nur
durch qualifiziertes Fachpersonal an einer spannungsfrei geschalteten Schalttafel
durchgeführt werden!
Gefahr
Schalttafelausschnitt für die
Montage in der Schalttafeltür
Der Schalttafelausschnitt für den 19"-Einschubrahmen KA ist in der Gerätebeschreibung des 19"-Einschubrahmens
angegeben, Technisches Datenblatt 2.85-90.100-01.
A
+0,5
36,7
FSM..
3 für Zylinder-
Blechschraube
B 3,5 x 13
+0,5
11,3
62,1
+0,5
+0,5
48
Gerätebeschreibung
+0,5
87,5
50,8
FSM..
+0,5
98,8
Seite 4 / 14
