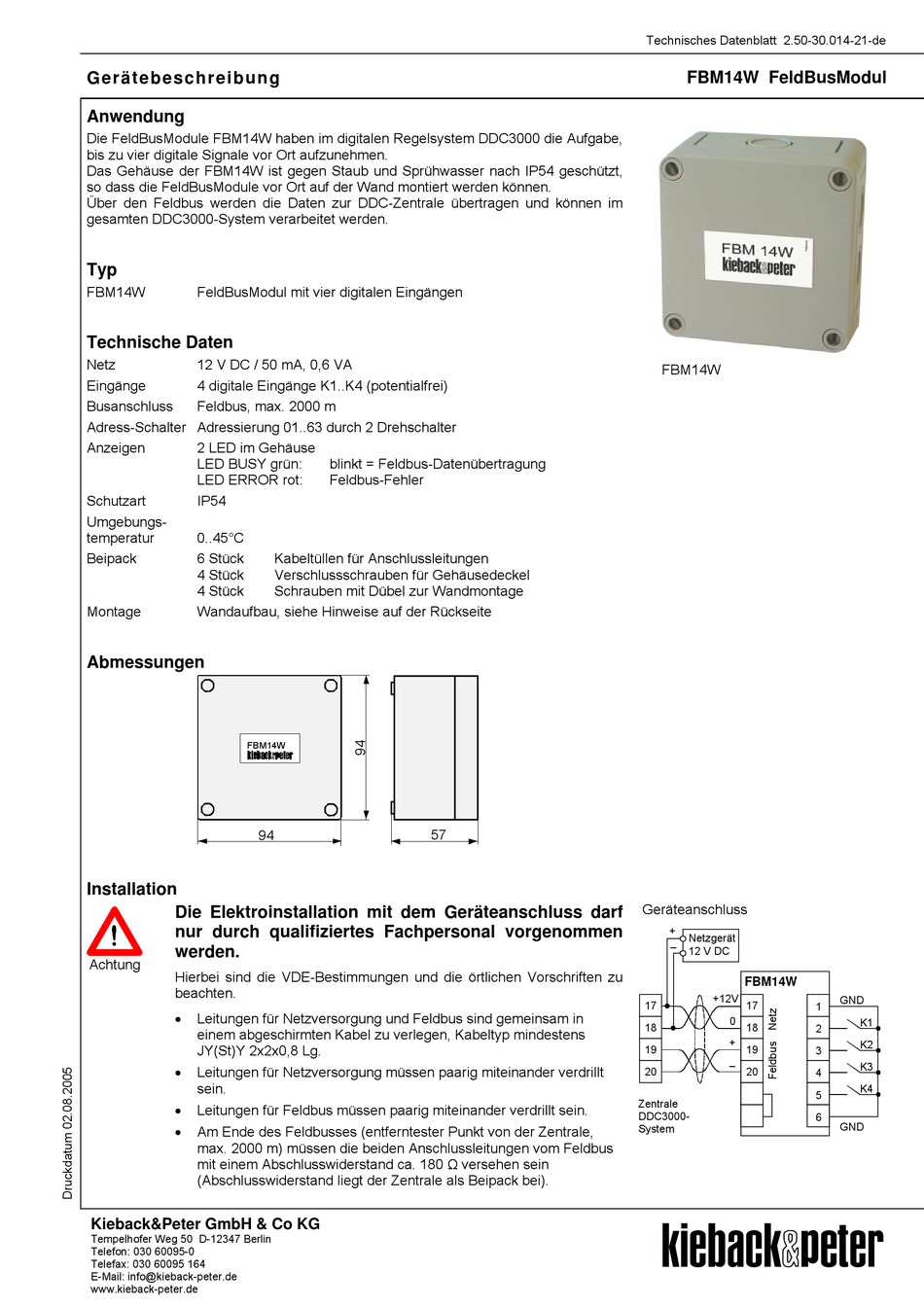

Kieback&Peter FBM14W Montagehinweise

Gerätebeschreibung
Anwendung
Die FeldBusModule FBM14W haben im digitalen Regelsystem DDC3000 die Aufgabe,
bis zu vier digitale Signale vor Ort aufzunehmen.
Das Gehäuse der FBM14W ist gegen Staub und Sprühwasser nach IP54 geschützt,
so dass die FeldBusModule vor Ort auf der Wand montiert werden können.
Über den Feldbus werden die Daten zur DDC-Zentrale übertragen und können im
gesamten DDC3000-System verarbeitet werden.
Typ

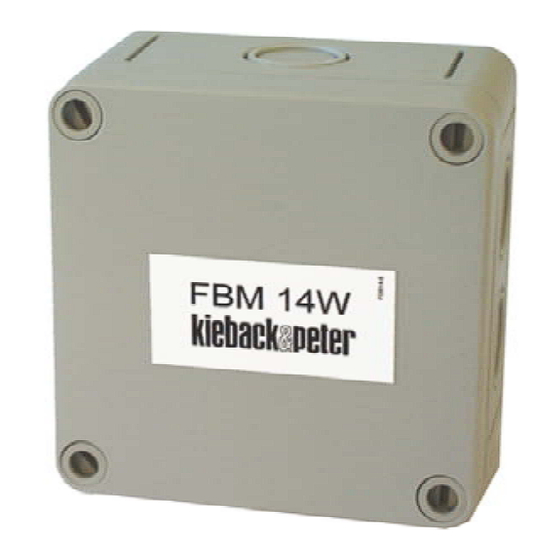

FBM14W FeldBusModul mit vier digitalen Eingängen
Technische Daten
Netz 12 V DC / 50 mA, 0,6 VA
Eingänge 4 digitale Eingänge K1..K4 (potentialfrei)
Busanschluss Feldbus, max. 2000 m
Adress-Schalter Adressierung 01..63 durch 2 Drehschalter
Anzeigen 2 LED im Gehäuse
LED BUSY grün:
LED ERROR rot:
Schutzart IP54
Umgebungs-
temperatur 0..45°C
Beipack 6 Stück
4 Stück
4 Stück
Montage Wandaufbau, siehe Hinweise auf der Rückseite
Abmessungen
FBM14W
94
Installation
Die Elektroinstallation mit dem Geräteanschluss darf
nur durch qualifiziertes Fachpersonal vorgenommen
werden.
Achtung
Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften zu
beachten.
•
Leitungen für Netzversorgung und Feldbus sind gemeinsam in
einem abgeschirmten Kabel zu verlegen, Kabeltyp mindestens
JY(St)Y 2x2x0,8 Lg.
•
Leitungen für Netzversorgung müssen paarig miteinander verdrillt
sein.
•
Leitungen für Feldbus müssen paarig miteinander verdrillt sein.
•
Am Ende des Feldbusses (entferntester Punkt von der Zentrale,
max. 2000 m) müssen die beiden Anschlussleitungen vom Feldbus
mit einem Abschlusswiderstand ca. 180 Ω versehen sein
(Abschlusswiderstand liegt der Zentrale als Beipack bei).
Kieback&Peter GmbH & Co KG
Tempelhofer Weg 50 D-12347 Berlin
Telefon: 030 60095-0
Telefax: 030 60095 164
E-Mail: info@kieback-peter.de
www.kieback-peter.de
blinkt = Feldbus-Datenübertragung
Feldbus-Fehler
Kabeltüllen für Anschlussleitungen
Verschlussschrauben für Gehäusedeckel
Schrauben mit Dübel zur Wandmontage
57
Technisches Datenblatt 2.50-30.014-21-de
FBM14W FeldBusModul
FBM14W
Geräteanschluss
+
Netzgerät
_
12 V DC
FBM14W
+12V
17 17
0
18 18
+
19 19
_
20 20
Zentrale
DDC3000-
System
A
GND
1
K1
2
K2
3
K3
4
K4
5
6
GND
