Gerätebeschreibung

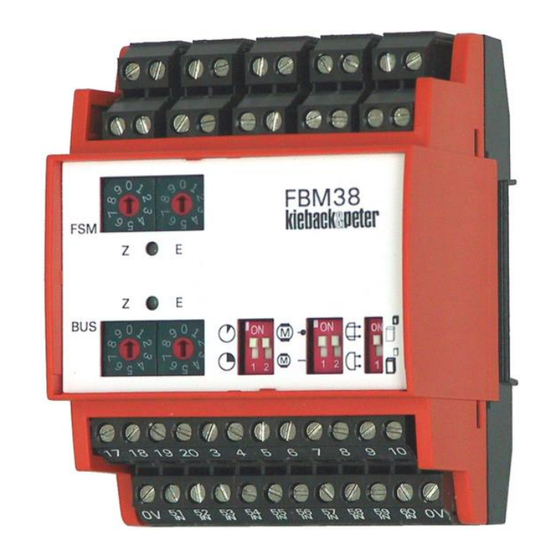

FeldBusModul FBM38
mit vier Relaisausgängen und zehn binären
Eingängen (Schließer oder Öffner) sowie Anschluss
eines FrontSchaltModuls FSM zur
Makroansteuerung und Handbedienung.
Inhalt
FeldBusModul FBM38 ................................................................................................................ 1
Hinweise zur Gerätebeschreibung ...................................................................................... 2
Sicherheitshinweise ............................................................................................................ 2
Qualifiziertes Fachpersonal ................................................................................................ 2
Anwendung ......................................................................................................................... 3
Typ ...................................................................................................................................... 3
Technische Daten ............................................................................................................... 3
Abmessungen ..................................................................................................................... 4
Montage .............................................................................................................................. 4
Installation ........................................................................................................................... 4
Anschlussbild ................................................................................................................. 6
Einstell-/Anzeigeelemente .................................................................................................. 8
Einstellung der Feldbusadresse .......................................................................................... 8
Invertierung binärer Eingänge ............................................................................................. 8
Betriebsart Fern/Lokal .................................................................................................... 9
Backbone-Anschluss ................................................................................................... 11
Makrofunktionen ................................................................................................................ 11
Übersicht der DIP-Schaltereinstellungen für Makrofunktionen ......................................... 12
Funktionsgebundene und freie binäre Eingänge 51/IN..60/IN bei FSM-Anschluss ......... 13
Inbetriebnahme ................................................................................................................. 14
Einstellvermerke ................................................................................................................ 15
