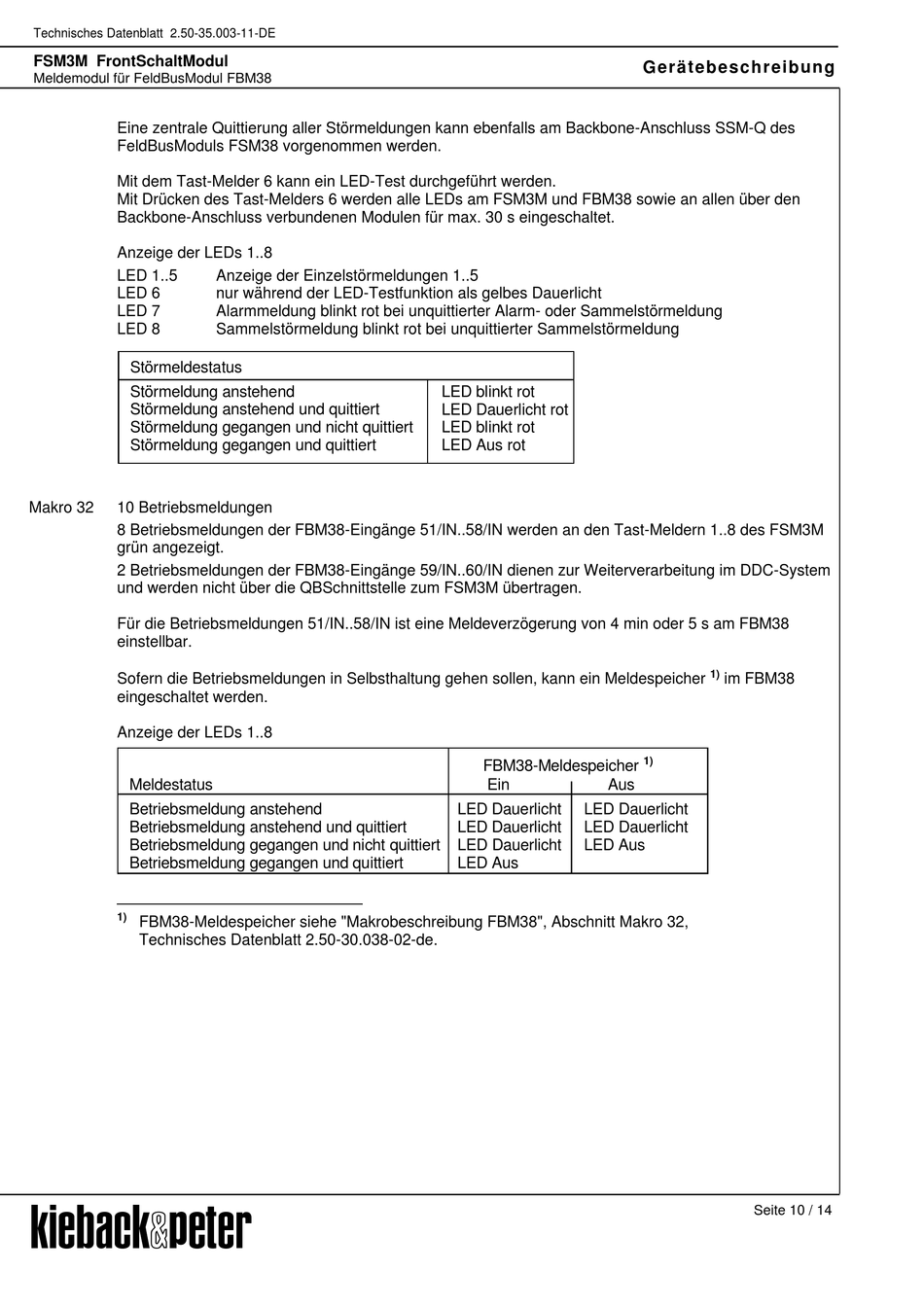

Technisches Datenblatt 2.50-35.003-11-DE
FSM3M FrontSchaltModul
Meldemodul für FeldBusModul FBM38
Eine zentrale Quittierung aller Störmeldungen kann ebenfalls am Backbone-Anschluss SSM-Q des
FeldBusModuls FSM38 vorgenommen werden.
Mit dem Tast-Melder 6 kann ein LED-Test durchgeführt werden.
Mit Drücken des Tast-Melders 6 werden alle LEDs am FSM3M und FBM38 sowie an allen über den
Backbone-Anschluss verbundenen Modulen für max. 30 s eingeschaltet.
Anzeige der LEDs 1..8
LED 1..5
LED 6
LED 7
LED 8
Störmeldestatus
Störmeldung anstehend
Störmeldung anstehend und quittiert
Störmeldung gegangen und nicht quittiert
Störmeldung gegangen und quittiert
Makro 32
10 Betriebsmeldungen
8 Betriebsmeldungen der FBM38-Eingänge 51/IN..58/IN werden an den Tast-Meldern 1..8 des FSM3M
grün angezeigt.
2 Betriebsmeldungen der FBM38-Eingänge 59/IN..60/IN dienen zur Weiterverarbeitung im DDC-System
und werden nicht über die QBSchnittstelle zum FSM3M übertragen.
Für die Betriebsmeldungen 51/IN..58/IN ist eine Meldeverzögerung von 4 min oder 5 s am FBM38
einstellbar.
Sofern die Betriebsmeldungen in Selbsthaltung gehen sollen, kann ein Meldespeicher
eingeschaltet werden.
Anzeige der LEDs 1..8
Meldestatus
Betriebsmeldung anstehend
Betriebsmeldung anstehend und quittiert
Betriebsmeldung gegangen und nicht quittiert
Betriebsmeldung gegangen und quittiert
1)
FBM38-Meldespeicher siehe "Makrobeschreibung FBM38", Abschnitt Makro 32,
Technisches Datenblatt 2.50-30.038-02-de.
A
Anzeige der Einzelstörmeldungen 1..5
nur während der LED-Testfunktion als gelbes Dauerlicht
Alarmmeldung blinkt rot bei unquittierter Alarm- oder Sammelstörmeldung
Sammelstörmeldung blinkt rot bei unquittierter Sammelstörmeldung
LED blinkt rot
LED Dauerlicht rot
LED blinkt rot
LED Aus rot
FBM38-Meldespeicher
Ein
Aus
LED Dauerlicht
LED Dauerlicht
LED Dauerlicht
LED Dauerlicht
LED Dauerlicht
LED Aus
LED Aus
Gerätebeschreibung
1)
im FBM38
1)
Seite 10 / 14
