Kieback&Peter FBM24 Kurzanleitung

Gerätebeschreibung
Anwendung
Die FeldBusModule FBM24 haben im digitalen Regelsystem DDC3000 die Aufgabe,
Schaltungen von Steuerverknüpfungen durchzuführen.
Sie dienen vor Ort in der betriebstechnischen Anlage zur Schaltung weit entfernter
Geräte.
Typ

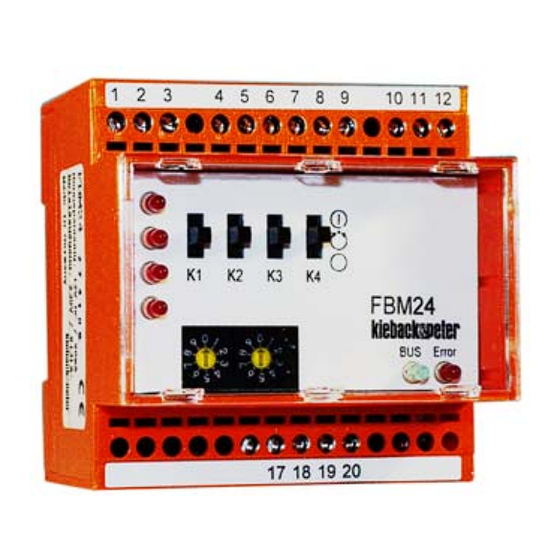

FBM24 FeldBusModul mit vier Schaltausgängen (Wechsler).
Technische Daten
Netz 12 V DC±20% / 90 mA, 1,08 VA
Ausgänge 4 potentialfreie Wechsler K1..K4, max. 230 V AC / 6 (3) A
Busanschluss Feldbus, max. 2000 m
Adress-Schalter Adressierung 01..63 durch 2 Drehschalter
Anzeigen 4 LED
2 LED
Handschalter Ein/Automatik/Aus für jeden Ausgang
Überspannungs-
kategorie III
Bemessungs-
stoßspannung 4000 V
Verschmut-
zungsgrad 2
Wirkungsweise Typ 1
Schutzart IP20
Umgebungs-
temperatur 0..45°C
Montage auf Hutschiene DIN EN 50022 - 35 x 7,5 für den Einbau in der
Schalttafel.
Weitere Montagehinweise befinden sich auf der Rückseite.
Abmessungen
Installation
Die Elektroinstallation mit dem Geräteanschluss darf nur
durch qualifiziertes Fachpersonal vorgenommen werden.
Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften
einzuhalten.

Leitungen für Spannungsversorgung und Feldbus sind gemeinsam
in einem abgeschirmten Kabel zu verlegen, Kabeltyp mindestens
0,8mm Durchmesser, je 2 Adern zum Paar verseilt. Dabei sind für
Achtung Spannungsversorgung und Feldbus jeweils paarig miteinander
verseilte Leitungen zu verwenden (siehe Geräteanschluss).

Beim Schalten von hohen induktiven und/oder kapazitiven Lasten
sind bauseits über den Kontakten, die die Last schalten,
Löschglieder zu installieren.

Am Ende des Feldbusses (entferntester Punkt von der Zentrale,
max. 2000 m) müssen die beiden Anschlussleitungen vom Feldbus
mit einem Abschlusswiderstand ca. 180 Ω versehen sein
(Abschlusswiderstand liegt der Zentrale als Beipack bei).
Kieback&Peter GmbH & Co KG
Tempelhofer Weg 50 D-12347 Berlin
Telefon: 030 60095-0
Telefax: 030 60095 164
E-Mail: info@kieback-peter.de
www.kieback-peter.de
zur Anzeige der Ausgänge K1..K4,
Wechsler geschaltet: LED = Ein
LED BUS grün: Blinkt = Feldbus-Datenübertragung
LED Error rot: Feldbus-Fehler
FBM24
BUS Error
75

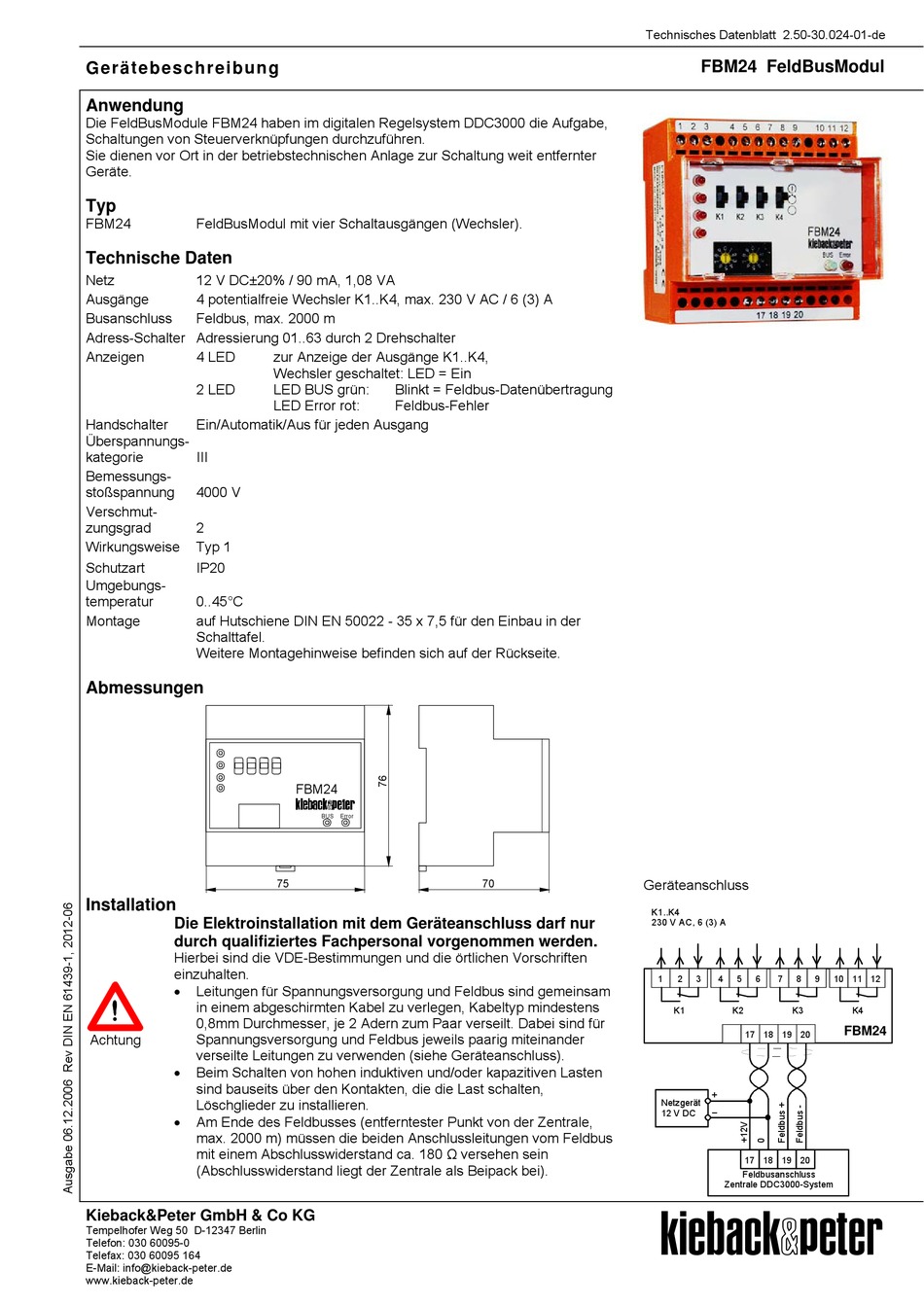

Technisches Datenblatt 2.50-30.024-01-de
70 Geräteanschluss
K1..K4
230 V AC, 6 (3) A
FBM24 FeldBusModul
1 2 3 4 5 6 7 8 9
K1 K2 K3
17 18 19 20
+
Netzgerät
_
12 V DC
17 18 19 20
Feldbusanschluss
Zentrale DDC3000-System
A
10 11 12
K4
FBM24
