Kieback&Peter SBM41 Produktbeschreibung
Inhaltsverzeichnis
Quicklinks
Ausgabe 2014-10-31
Produktbeschreibung

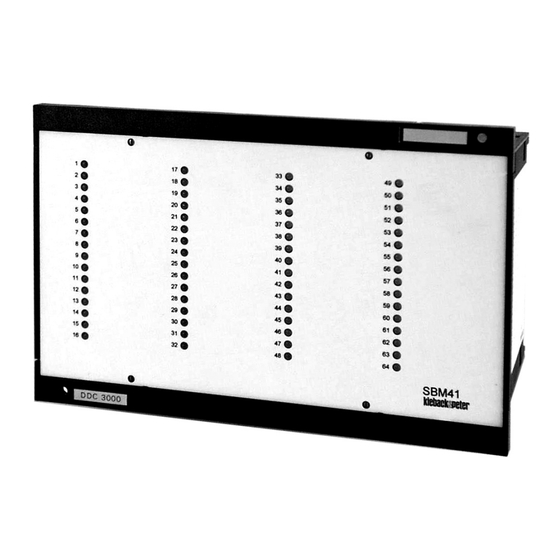

SBM41 Ein-Ausgabe-Modul
Anwendung
Binäre Ein- und Ausgabeeinheit (Adressschalter
01..16)
Der SBM41 ist ein Ein-Ausgabe-Modul am Schalt-
schrankbus mit 40 binären Eingängen.
Weitere 24 binäre Ein- oder Ausgänge. Diese sind über
Parameter des Grundprogramm separat umschaltbar.
64 LED zur Signalisierung. Dauer- bzw. Blinklicht sowie
Farbe der LED ist parametrierbar.
Ausbau Meldemodul (Adressschalter > 16)
In diesem Modus stehen 60 binäre Eingangskontakte mit
fest zugeordneten LEDs zur Verfügung.
8 einstellbare Funktionsmakros ermöglichen die
Aufnahme und Anzeige verschiedenster Anlagenmel-
dungen.
Die Konfiguration der Eingänge und LED's erfolgt
ausschließlich durch die Wahl der Funktionsmakros. Die binären Eingangskontakte können in der DDC-Zentrale
weiter verarbeitet und verknüpft werden.
In Modus "Ausbau Meldemodul" ist sowohl der Betrieb mit übergeordneter DDC-Zentrale, als auch ein autarker
Betrieb ohne DDC-Zentrale möglich.
Über die Backbone-Klemmen des SchaltschrankBusModuls SBM41 kann die funktionale Verbindung zum geräte-
übergreifenden Meldemanagement FBM38/FSM3M erfolgen.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Einbaumaße ........................................................................................................................................................4
Backbone-Anschluss (Anschlussklemmen 32..34)..............................................................................................4
Backbone-Funktion..............................................................................................................................................4
Meldespeicher .....................................................................................................................................................4
Funktionsmakros .................................................................................................................................................5
Adressschalter .....................................................................................................................................................6
Anschluss ..............................................................................................................................................................7
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Zmeny vyhradené - Změny vyhrazeny - Zmiany zastrzeżone - Возможны
изменения - A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.50-40.041-11-DE
SBM41
Seite
A
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter SBM41
Inhaltszusammenfassung für Kieback&Peter SBM41
-
Seite 1: Inhaltsverzeichnis
In Modus "Ausbau Meldemodul" ist sowohl der Betrieb mit übergeordneter DDC-Zentrale, als auch ein autarker Betrieb ohne DDC-Zentrale möglich. Über die Backbone-Klemmen des SchaltschrankBusModuls SBM41 kann die funktionale Verbindung zum geräte- übergreifenden Meldemanagement FBM38/FSM3M erfolgen. Inhalt Seite Wichtige Informationen zur Produktsicherheit .......................2... -
Seite 2: Wichtige Informationen Zur Produktsicherheit
Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "SBM41". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein. -
Seite 3: Technische Daten
Ausgabe 2014-10-31 Datenblatt 2.50-40.041-11-DE Produktbeschreibung SBM41 Artikel SBM41 Ein-Ausgabe-Modul am Schaltschrankbus Technische Daten Busanschluss Schaltschrankbus 16 SchaltschrankBusModule SBM; 200 m; 40 kBaud; CAN Ein- und Ausgänge 40 binäre Eingänge potentialfreier Kontakt 5 mA gegen 24 V DC (Adresse 01..16) (max. 250 Ohm) 24 binäre Ausgänge... -
Seite 4: Einbaumaße
Mit dem L-Test (Anschlussklemme 32) werden alle LED's der Module einge- schaltet, die über den Backbone-Anschluss verbunden sind (maximale Ein- schaltdauer 30s). Die LEDs 61, 62 ,63, 64 vom SBM41 leuchten gelb, alle anderen gemäß ihres Makrofunktion. Ankommende lokale Störmeldungen lösen neben der optischen Anzeige (rot blinkende LED) einen Sammelstörmelde-Impuls (ca. -
Seite 5: Funktionsmakros
Die Backbone-Klemme SSM-Q darf dann nicht mit weiteren Modulen verbunden werden, da sonst eine "Dauerquittierung" aller Störmeldungen erfolgt. Funktionsmakros Im Modus "Ausbau-Meldemodul" ist der Betrieb von SBM41 mit und ohne DDC-Zentrale möglich. Die Funktionalität wird durch Aktivierung eines Funktionsmakros mittels Einstellung des hinter der Front- blende befindlichen Adress-Schalters bestimmt. -
Seite 6: Adressschalter
Datenblatt 2.50-40.041-11-DE Ausgabe 2014-10-31 SBM41 Produktbeschreibung Adressschalter Modul verhält sich am SchaltSchrankBus passiv. 01..16 Binäre Ein- und Ausgabeeinheit mit 40BE; 24BA (wahlweise als BE konfigurierbar) LED-Ansteuerung parametrierbar. Makro 1 21..36 60 Betriebsmeldungen (K01..K60) Schließer LEDs (nicht parametrierbar) LED 1..60 grünes Dauerlicht... -
Seite 7: Produktbeschreibung
Ausgabe 2014-10-31 Datenblatt 2.50-40.041-11-DE Produktbeschreibung SBM41 61..76 30 Betriebsmeldungen (K01; K03; K05..K59) Schließer 30 Störmeldungen (K02; K04; K06..K60) Öffner LEDs (nicht parametrierbar) LED 1,3,5..59 grünes Dauerlicht LED 2,4,6..60 rot blinkend Meldespeicher (Selbsthaltung) aktiv K02, K04, K06..K60 Wirkung auf Backbone-Klemme SSM K02, K04, K06..K60... - Seite 8 Datenblatt 2.50-40.041-11-DE Ausgabe 2014-10-31 SBM41 Produktbeschreibung Adressschaltereinstellung > 16 24V~ K62, L-Test K63, SSM K64, SSM-Q Backbone 24V= DDC3000/ DDC4000 Seite 8 / 8...
