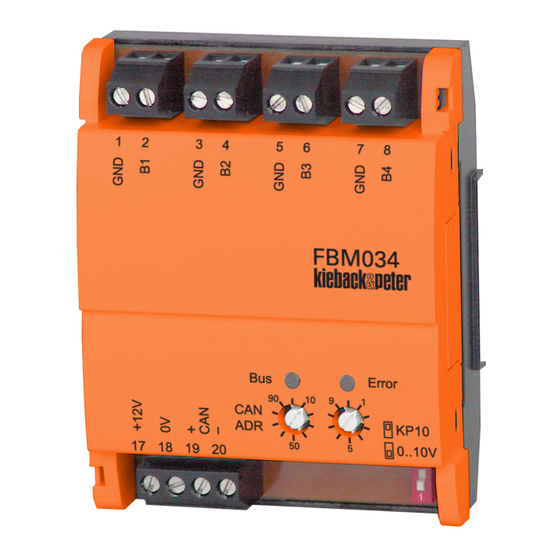

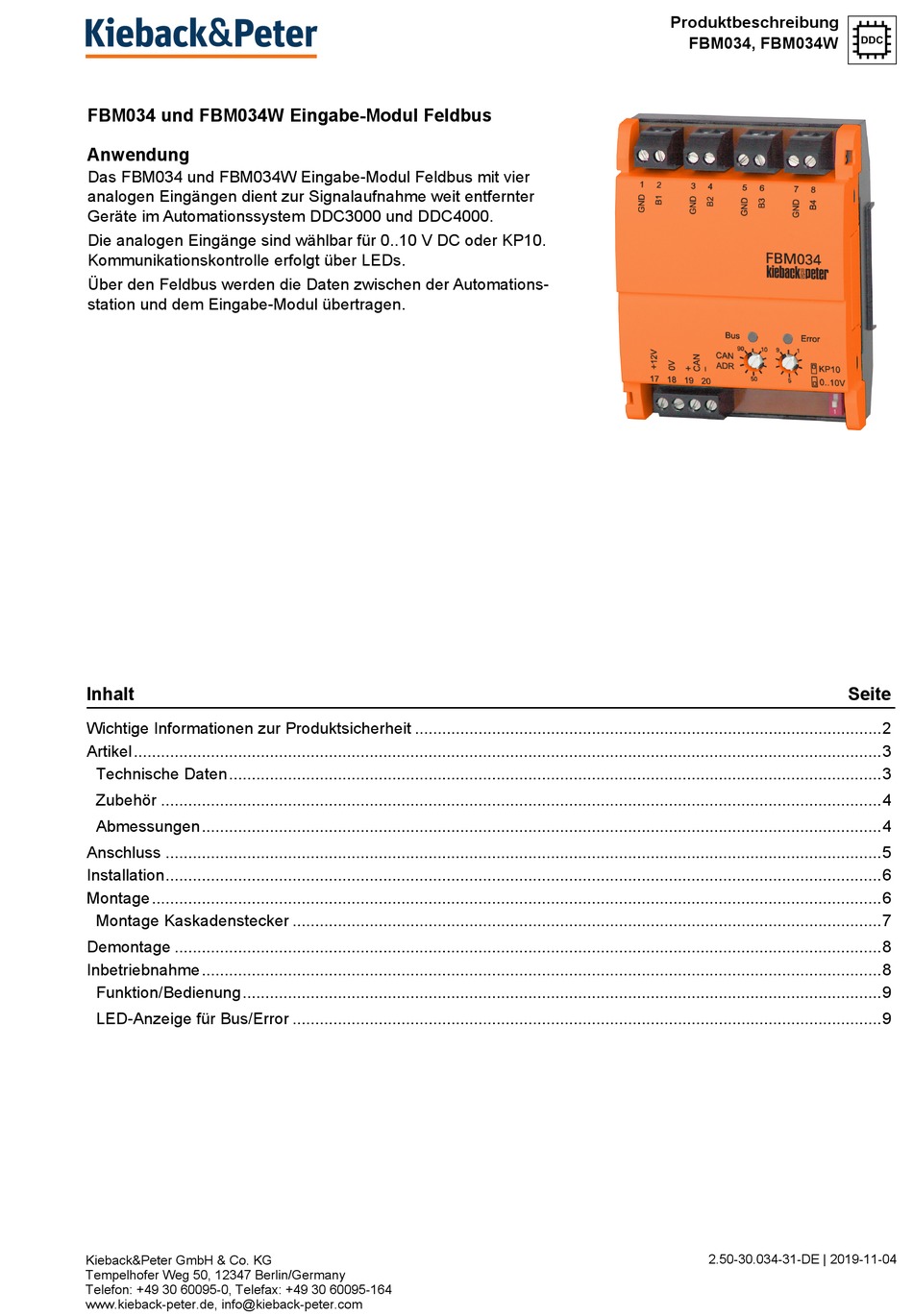

FBM034 und FBM034W Eingabe-Modul Feldbus
Anwendung
Das FBM034 und FBM034W Eingabe-Modul Feldbus mit vier
analogen Eingängen dient zur Signalaufnahme weit entfernter
Geräte im Automationssystem DDC3000 und DDC4000.
Die analogen Eingänge sind wählbar für 0..10 V DC oder KP10.
Kommunikationskontrolle erfolgt über LEDs.
Über den Feldbus werden die Daten zwischen der Automations-
station und dem Eingabe-Modul übertragen.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör ...............................................................................................................................................................4
Abmessungen......................................................................................................................................................4
Anschluss ..............................................................................................................................................................5
Installation..............................................................................................................................................................6
Montage.................................................................................................................................................................6
Montage Kaskadenstecker ..................................................................................................................................7
Demontage ............................................................................................................................................................8
Inbetriebnahme......................................................................................................................................................8
Funktion/Bedienung.............................................................................................................................................9
LED-Anzeige für Bus/Error ..................................................................................................................................9
