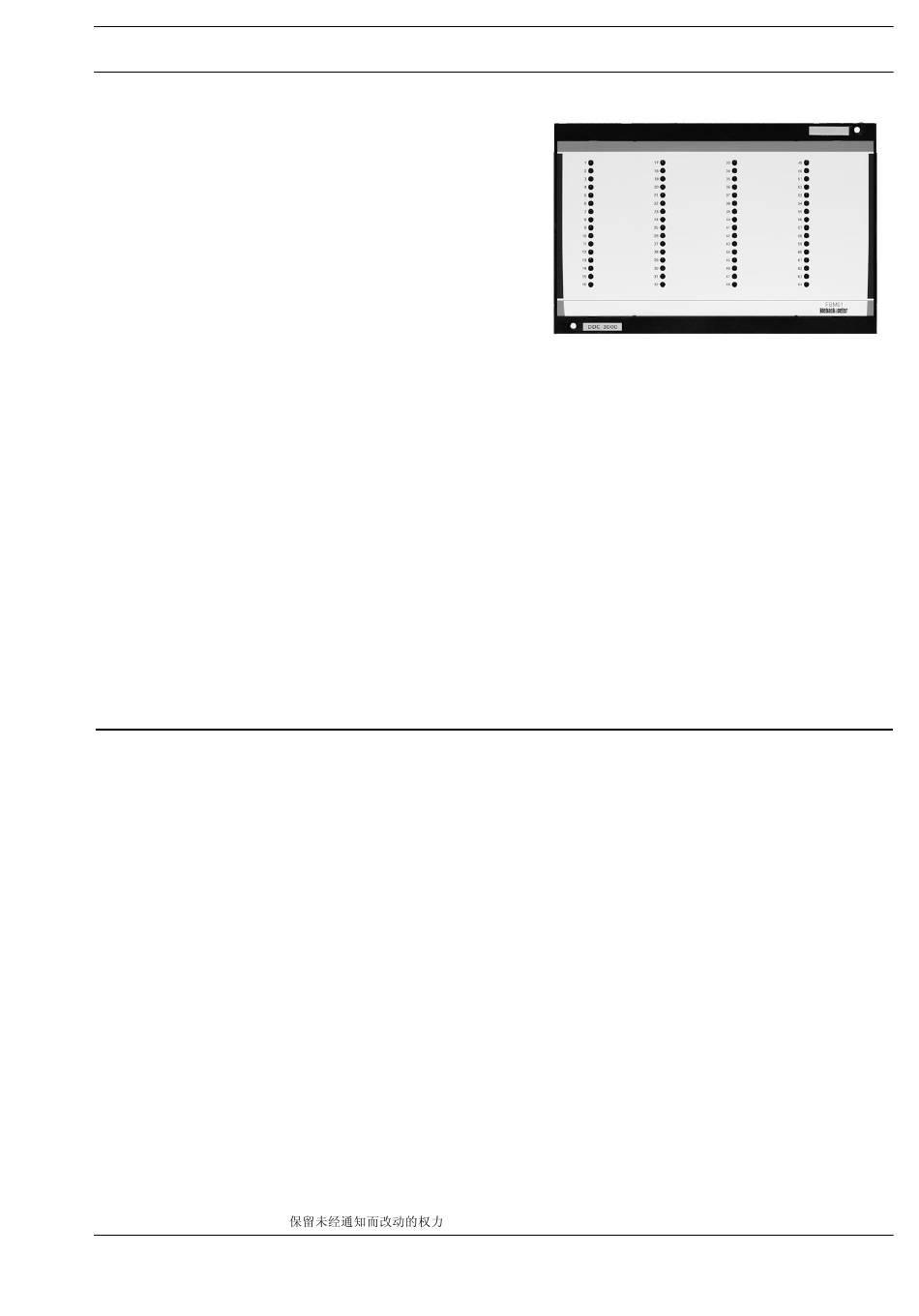

Ausgabe 2014-05-22
Produktbeschreibung

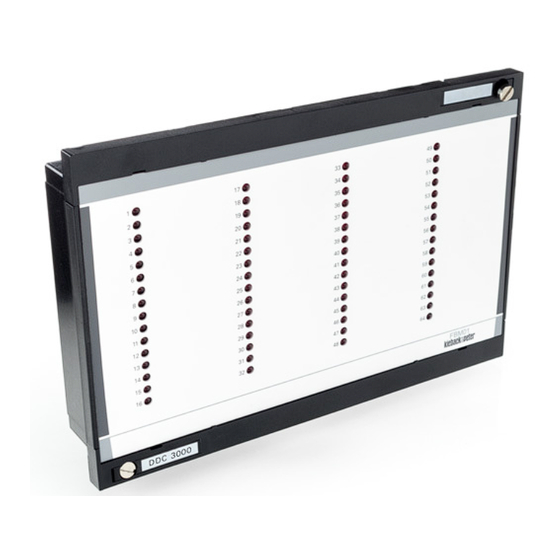

FBM01 Bedien-Modul Feldbus
Anwendung
Das FBM01 Bedien-Modul Feldbus mit 64 LED's zur
Signalisierung.
3 Zustandsmeldungen Aus/Dauerlicht/Blinklicht (Farbe
rot) sind parametrierbar.
Über den Feldbus werden die Daten zwischen der
Automationsstation und dem Bedien-Modul übertragen.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Abmessungen......................................................................................................................................................3
Anschluss ............................................................................................................................................................4
Installation..............................................................................................................................................................4
Inbetriebnahme......................................................................................................................................................5
LED-Anzeige für Bus/Error ..................................................................................................................................5
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.50-30.001-01-DE
FBM01
Seite
A
Werbung
Verwandte Anleitungen für Kieback&Peter FBM01
Inhaltszusammenfassung für Kieback&Peter FBM01
- Seite 1 Ausgabe 2014-05-22 Datenblatt 2.50-30.001-01-DE Produktbeschreibung FBM01 FBM01 Bedien-Modul Feldbus Anwendung Das FBM01 Bedien-Modul Feldbus mit 64 LED’s zur Signalisierung. 3 Zustandsmeldungen Aus/Dauerlicht/Blinklicht (Farbe rot) sind parametrierbar. Über den Feldbus werden die Daten zwischen der Automationsstation und dem Bedien-Modul übertragen. Inhalt Seite Wichtige Informationen zur Produktsicherheit .......................2...
- Seite 2 Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "FBM01". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein.
- Seite 3 Ausgabe 2014-05-22 Datenblatt 2.50-30.001-01-DE Produktbeschreibung FBM01 Artikel FBM01 Bedien-Modul Feldbus mit 64 LED’s Technische Daten Nennspannung 12 V DC ±20 % / 90 mA; 1,08 W Schnittstelle CAN; Feldbus 2000 m, 20 kBaud Adress-Schalter Adressierung 01..63 durch 2 Drehschalter (hinter der Frontblende)
- Seite 4 CAN 2 DDC4000 Installation ACHTUNG In dieser Produktbeschreibung sind spezifische Einstellungen und Funktionen des FBM01 beschrieben. Zusätzlich zu diesen Hinweisen sind die Produktbeschreibungen weiterer Systemkom- ponenten, wie der Automationsstation DDC4000 oder DDC3000, zu beachten. ACHTUNG Die Netzeinschaltung unparametrierter Produkte kann unvorhergesehene Folgen wie Fehlfunktionen oder Sachschäden verursachen.
- Seite 5 Ausgabe 2014-05-22 Datenblatt 2.50-30.001-01-DE Produktbeschreibung FBM01 Inbetriebnahme ACHTUNG Die Inbetriebnahme mit dem Einschalten der Versorgungsspannung darf erst nach der DDC-Parametrierung und Einstellung der Feldbus-Adresse durch den Inbetriebnahme-Techniker/ Ingenieur erfolgen. ■ Die Parametrierung ist in den Projektierungsunterlagen der Automationsstation beschrieben. ■...
- Seite 6 Datenblatt 2.50-30.001-01-DE Ausgabe 2014-05-22 FBM01 Produktbeschreibung Seite 6 / 6...
