Gerätebeschreibung

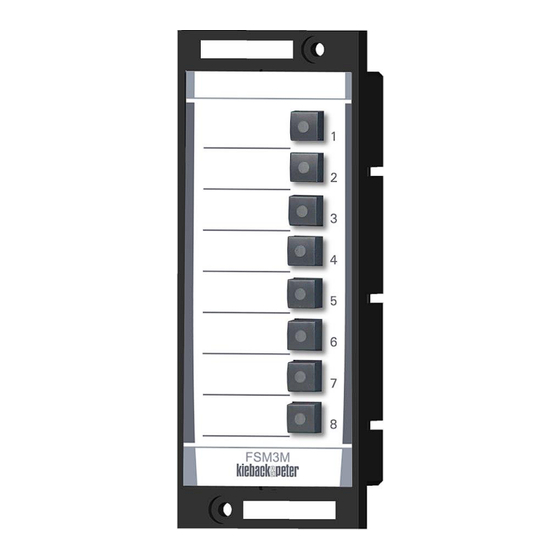

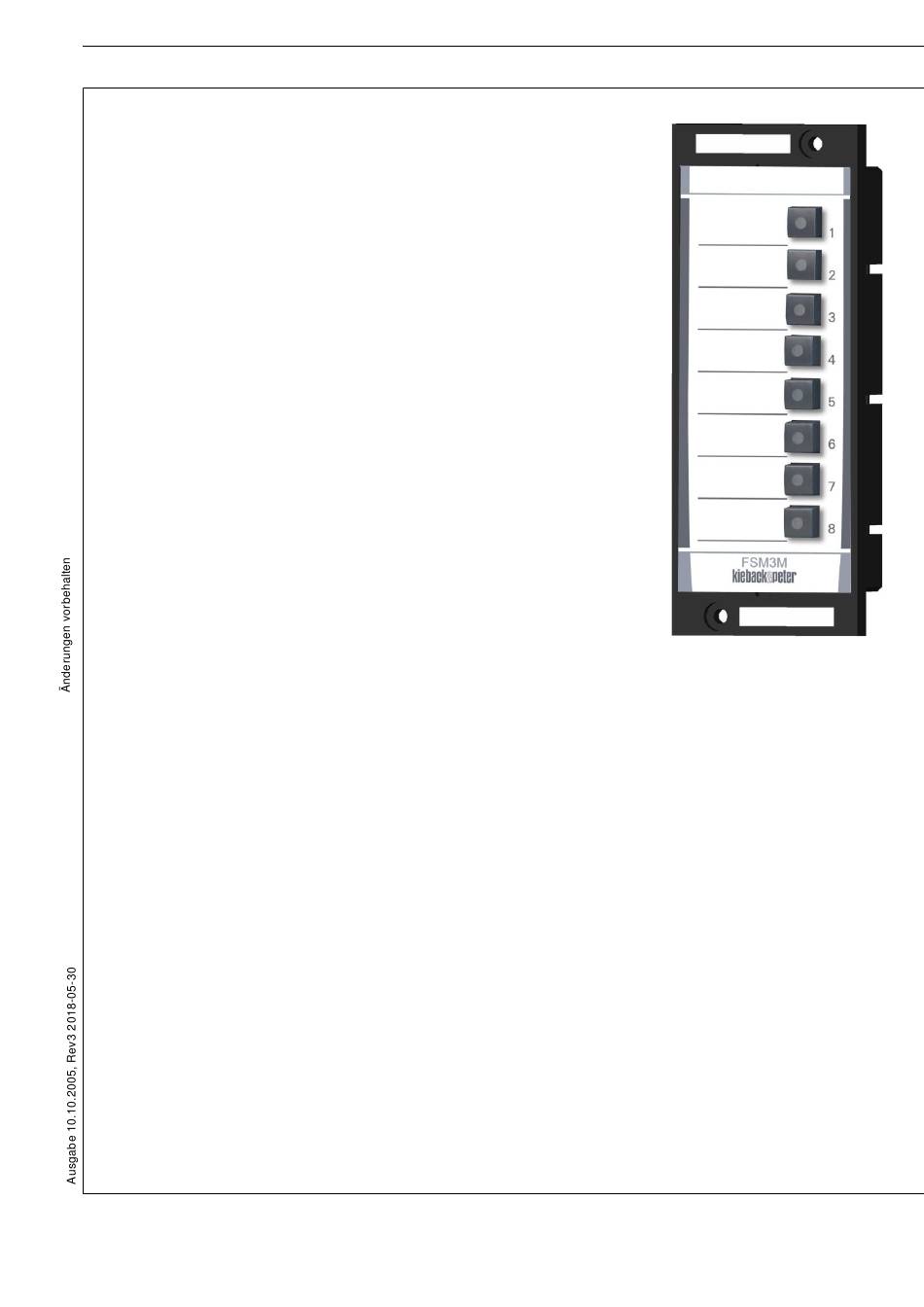

FrontSchaltModul FSM3M
zum Anschluss an das FeldBusModul FBM38. Das
FrontSchaltModul FSM3M dient dem FeldBusModul FBM38
als Meldemodul.
Mit den 8 Tast-Meldern und den integrierten, mehrfarbigen
LED-Meldern des FrontSchaltModuls FSM3M können Stör-
und Betriebsmeldungen aus der betriebs-technischen Anlage
angezeigt und quittiert werden.
FSM3M und FBM38 bilden eine Geräteeinheit.
Inhalt
FrontSchaltModul FSM3M ............................................................................................................. 1
Hinweise zur Gerätebeschreibung ...................................................................................... 2
Sicherheitshinweise ............................................................................................................ 2
Qualifiziertes Fachpersonal ................................................................................................ 2
Anwendung ......................................................................................................................... 3
Typ ...................................................................................................................................... 3
Technische Daten ............................................................................................................... 3
Montage .............................................................................................................................. 4
Installation ........................................................................................................................... 5
Tast-Melder ......................................................................................................................... 7
Tasterfunktion ........................................................................................................... 7
LED-Funktion ............................................................................................................ 7
Funktion/Bedienung ............................................................................................................ 8
Makrobeschreibung ............................................................................................................. 9
Makro 30 8 Stör- und 2 Betriebsmeldungen. ........................................................... 9
Makro 31 5 Stör- und 5 Betriebsmeldungen mit Alarm- und Sammelstörmeldung. 9
Makro 32 10 Betriebsmeldungen ........................................................................... 10
Makro 33 4 Störmeldungen und 6 Betriebsmeldungen ......................................... 11
Makro 69 12 Betriebsmeldungen ........................................................................... 11
Inbetriebnahme ................................................................................................................. 12
Einstellvermerke ................................................................................................................ 13
Kieback&Peter GmbH & Co KG
Tempelhofer Weg 50 D-12347 Berlin
Telefon: 030 60095-0
Telefax: 030 60095 164
E-Mail: info@kieback-peter.de
www.kieback-peter.de
Technisches Datenblatt 2.50-35.003-11-DE
FSM3M FrontSchaltModul
Meldemodul für FeldBusModul FBM38
A
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Kieback&Peter FSM3M
Inhaltszusammenfassung für Kieback&Peter FSM3M
-
Seite 1: Inhaltsverzeichnis
Gerätebeschreibung Meldemodul für FeldBusModul FBM38 FrontSchaltModul FSM3M zum Anschluss an das FeldBusModul FBM38. Das FrontSchaltModul FSM3M dient dem FeldBusModul FBM38 als Meldemodul. Mit den 8 Tast-Meldern und den integrierten, mehrfarbigen LED-Meldern des FrontSchaltModuls FSM3M können Stör- und Betriebsmeldungen aus der betriebs-technischen Anlage angezeigt und quittiert werden. -
Seite 2: Hinweise Zur Gerätebeschreibung
Gerätebeschreibung Meldemodul für FeldBusModul FBM38 Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage des FrontSchaltModuls FSM3M. Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen. -
Seite 3: Anwendung
Das FrontSchaltModul FSM3M dient dem FeldBusModul FBM38 als Meldemodul. FrontSchaltModul FSM3M und FeldBusModul FBM38 bilden eine Funktionseinheit. Das FrontSchaltModul FSM3M besitzt bis zu 8 Tast-Melder mit mehrfarbigen LEDs zur Darstellung und Quittierung von Anlagenmeldungen aus betriebstechnischen Anlagen. Die mehrfarbigen LEDs in den Tast-Meldern dienen zur Anzeige von Stör- und Betriebsmeldungen. -
Seite 4: Montage
Meldemodul für FeldBusModul FBM38 Montage Das FrontSchaltModul FSM3M kann in die Schalttafeltür oder in einen 19"-Einschubrahmen KA eingesetzt werden. Zwei Schrauben für die Montage in einen 19"-Einschubrahmen KA liegen bei. Für eine Wandmontage steht das Wandaufbau-Set WAS01 als Zubehör zur Verfügung Die Schalttafelmontage oder die Montage in einen 19"-Einschubrahmen KA darf nur... -
Seite 5: Installation
Fachpersonal in einer spannungsfrei geschalteten Schalttafel vorge- nommen werden! Gefahr ierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften einzuhalten. Das FrontSchaltModul FSM3M wird an die QBSchnittstelle des FeldBusModuls FBM38 angeschlossen. Die 4-adrige Anschlussleitung QBS kann maximal 30 m betragen. Anschluss Seite 5 / 14... - Seite 6 Technisches Datenblatt 2.50-35.003-11-DE FSM3M FrontSchaltModul Gerätebeschreibung Meldemodul für FeldBusModul FBM38 Anschluss der Betriebsspannung 12 V DC nur an den Anschlussklemmen 1 und 2 des FBM38. Weiterhin sind die Anschlusshinweise in der Gerätebeschreibung FeldBusModuls FBM38 zu beachten, Technisches Datenblatt 2.50-30.038-01-de. Hinweis...
-
Seite 7: Tast-Melder
● Störmeldungen werden mit roter LED angezeigt. FBM38 erkennt ob ein FSM3M mit oder ohne Farb-DIP-Schaltern angeschlossen ist. Bei einem FSM3M mit Farb-DIP-Schaltern müssen die Farbeinstellung der LEDs über die DIP-Schalter ausgewählt werden. Wahlweise können die Farben rot, grün oder gelb eingestellt, bzw. die LED Hinweis abgeschaltet werden. -
Seite 8: Funktion/Bedienung
Gerätebeschreibung Meldemodul für FeldBusModul FBM38 Funktion/Bedienung Das FrontSchaltModul FSM3M dient dem FeldBusModul FBM38 zur Anzeige und Quittierung von Anlagenmel- dungen. Die Tast-Melder 1..8 sind den binären Eingängen 51/IN...58/IN des FeldBusModuls FBM38 fest zugeordnet. Die Funktionen der Tast-Melder 1..8 werden durch das eingestellte Makro am FeldBusModul FBM38 bestimmt. -
Seite 9: Makrobeschreibung
Meldern 1..8 des FSM3M rot angezeigt. 2 Betriebsmeldungen der FBM38-Eingänge 59/IN..60/IN dienen zur Weiterverarbeitung im DDC-System und werden nicht über die QBSchnittstelle zum FSM3M übertragen. Für die Störmeldungen ist eine Meldeverzögerung von 4 min oder 5 s am FBM38 einstellbar. -
Seite 10: Makro 31 5 Stör- Und 5 Betriebsmeldungen Mit Alarm- Und Sammelstörmeldung. 9 Makro 32 10 Betriebsmeldungen
FeldBusModuls FSM38 vorgenommen werden. Mit dem Tast-Melder 6 kann ein LED-Test durchgeführt werden. Mit Drücken des Tast-Melders 6 werden alle LEDs am FSM3M und FBM38 sowie an allen über den Backbone-Anschluss verbundenen Modulen für max. 30 s eingeschaltet. Anzeige der LEDs 1..8 LED 1..5... -
Seite 11: Makro 33 4 Störmeldungen Und 6 Betriebsmeldungen
Makro 69 12 Betriebsmeldungen Das Makro 69 kann mit oder ohne FrontSchaltModul FSM3M betrieben werden. Mit den Klemmen 9 (IN/SSM) und 10 (IN/SSM-Q) stehen zwei zusätzliche binäre Eingangskontakte zur Verfügung. Bei Anschluss eines FrontSchaltModuls FSM3M werden acht Betriebsmeldungen der binären Eingänge 51/IN..58/IN des FBM38 an den Melde-LEDs der Tast-Melder 1..8 mit grünem Dauerlicht angezeigt. -
Seite 12: Inbetriebnahme
Hierzu ist die Gerätebeschreibung des FeldBusModuls FBM38 unbedingt zu beachten, Technisches Datenblatt 2.50-30.038-01-de! – Makro 30..33 oder 69 mit dem Wahlschalter FSM .2. zuweisen. – Makrofunktionen mit den DIP-Schaltern .3., .4. und .6. anpassen Netzversorgung einschalten und Melde- mit Quittierungsfunktionen der Geräteeinheit FSM3M/FBM38 prüfen. Seite 12 / 14... -
Seite 13: Einstellvermerke
Technisches Datenblatt 2.50-35.003-11-DE FSM3M FrontSchaltModul Gerätebeschreibung Meldemodul für FeldBusModul FBM38 Einstellvermerke Projekt: _________________________________________________________ Anlage: _________________________________________________________ Anlagenposition: _________________________________________________________ Inbetriebnahme: ____________________________ _____________________ Inbetriebnahmetechniker Datum Makrozuweisung Makro 30 ( Makro 31 ( Makro 32 ( Makro 33 ( Makro 69 ( Beschriftungen Tast-Melder... - Seite 14 Technisches Datenblatt 2.50-35.003-11-DE FSM3M FrontSchaltModul Gerätebeschreibung Meldemodul für FeldBusModul FBM38 Sonstiges: Seite 14 / 14...
