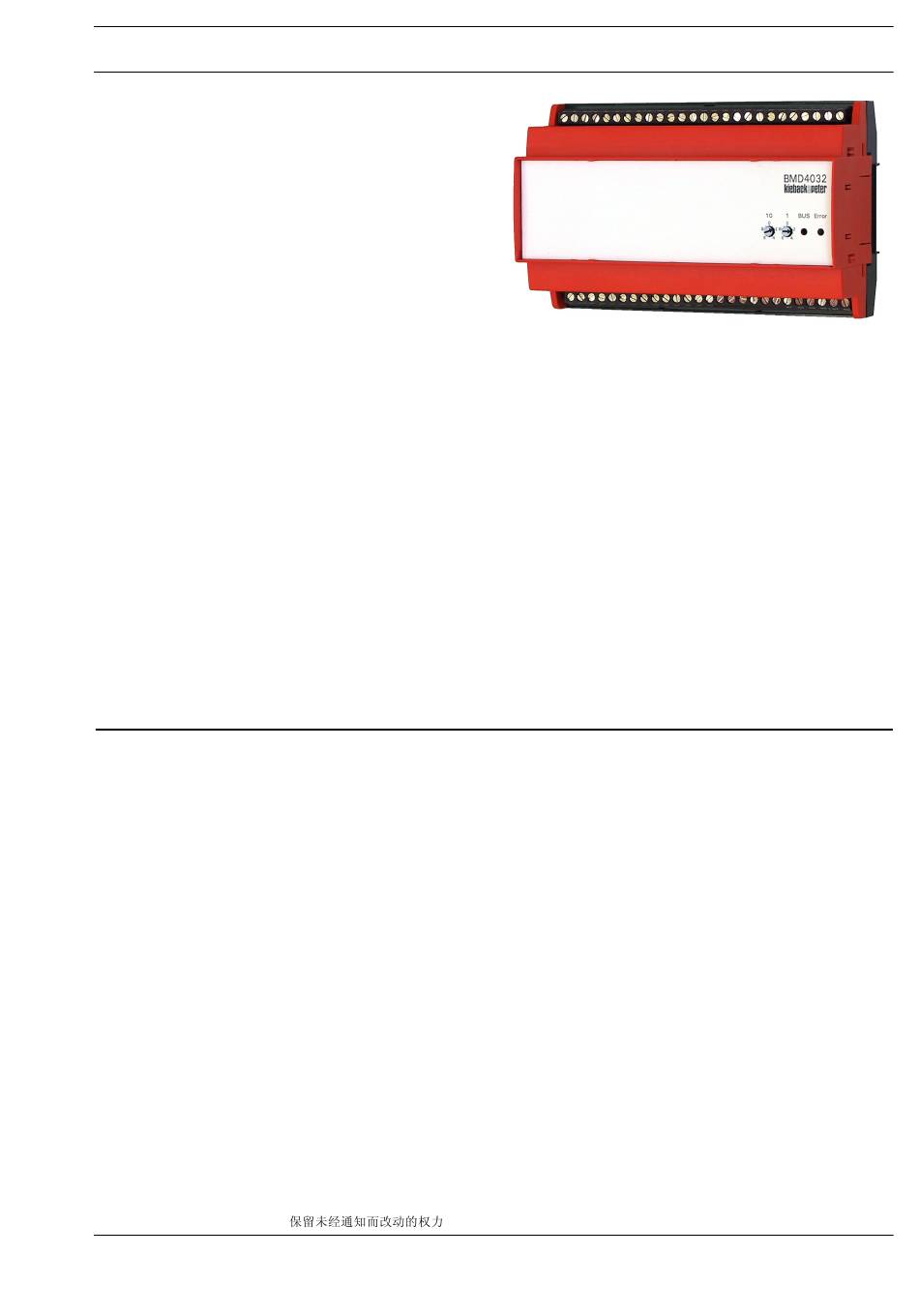

Ausgabe 2015-08-21
Produktbeschreibung

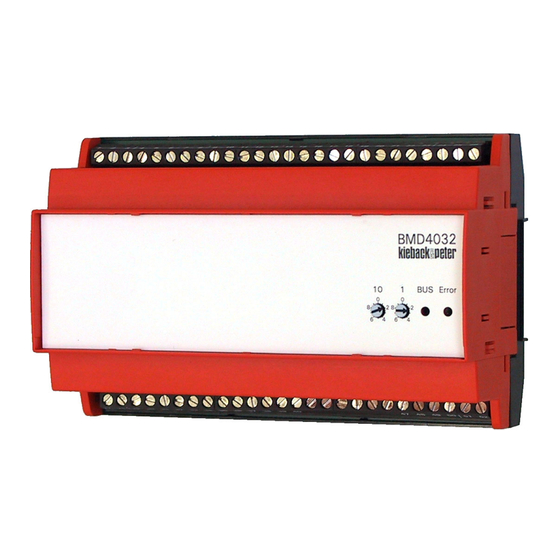

BMD4032 Ein-Ausgabe-Modul
Anwendung
Das Ein-Ausgabe-Modul BMD4032 mit 32 digitalen
Eingängen oder Ausgängen nimmt im System 4000
binäre Signale auf und führt die Ansteuerung von binären
Steuerfunktionen durch.
Die Funktion der 32 Ein- oder Ausgänge wird für jeden
Anschluss einzeln durch Parametrierung festgelegt.
Die ersten 8 Eingänge können als Impuls-Zähleingänge
bis 80 Hz verwendet werden.
Inhalt
Wichtige Informationen zur Produktsicherheit .......................................................................................................2
Artikel.....................................................................................................................................................................3
Technische Daten................................................................................................................................................3
Zubehör (nicht im Lieferumfang enthalten)..........................................................................................................3
Abmessungen......................................................................................................................................................4
Installation..............................................................................................................................................................4
Anschluss ............................................................................................................................................................5
Montage.................................................................................................................................................................6
Demontage ..........................................................................................................................................................6
Inbetriebnahme......................................................................................................................................................7
Einstellung der Schaltschrankbusadresse...........................................................................................................7
LED-Anzeigen......................................................................................................................................................8
Änderungen vorbehalten - Contents subject to change - Sous réserve de modifications - Reservado el derecho a modificación - Wijzigingen
voorbehouden - Con riserva di modifiche - Innehåll som skall ändras - Změny vyhrazeny - Zmiany zastrzeżone - Возможны изменения -
A változtatások jogát fenntartjuk -
Kieback&Peter GmbH & Co. KG
Tempelhofer Weg 50, 12347 Berlin/Germany
Telefon: +49 30 60095-0, Telefax: +49 30 60095-164
www.kieback-peter.de, info@kieback-peter.com
Datenblatt 2.60-70.032-01-DE
BMD4032
Seite
A
Werbung
Verwandte Anleitungen für Kieback&Peter BMD4032
Inhaltszusammenfassung für Kieback&Peter BMD4032
- Seite 1 Datenblatt 2.60-70.032-01-DE Produktbeschreibung BMD4032 BMD4032 Ein-Ausgabe-Modul Anwendung Das Ein-Ausgabe-Modul BMD4032 mit 32 digitalen Eingängen oder Ausgängen nimmt im System 4000 binäre Signale auf und führt die Ansteuerung von binären Steuerfunktionen durch. Die Funktion der 32 Ein- oder Ausgänge wird für jeden Anschluss einzeln durch Parametrierung festgelegt.
- Seite 2 Wichtige Informationen zur Produktsicherheit Sicherheitshinweise Dieses Datenblatt enthält Informationen zu Montage und Inbetriebnahme des Produktes "BMD4032". Jede Person, die Arbeiten an diesem Produkt durchführt, muss dieses Datenblatt gelesen und verstanden haben. Sollten Fragen auftreten, die Sie nicht mithilfe dieses Datenblattes klären können, holen Sie weitere Informationen beim Lieferanten oder Hersteller ein.
- Seite 3 Ausgabe 2015-08-21 Datenblatt 2.60-70.032-01-DE Produktbeschreibung BMD4032 Artikel BMD4032 Ein-Ausgabe-Modul Technische Daten Nennspannung ■ 24 V AC ± 10 %, 50..60 Hz, 90 mA ■ 24 V DC ± 10 %, 100 mA für Ein- und Ausgänge Sicherung 0,25 A träge Ein- Ausgänge...
- Seite 4 143,5 60,0 Installation ACHTUNG In dieser Produktbeschreibung sind spezifische Einstellungen und Funktionen des BMD4032 beschrieben. Zusätzlich zu diesen Hinweisen sind die Produktbeschreibungen weiterer Systemkom- ponenten, wie der Automationsstation DDC4000, BMR und DDC420 zu beachten. ACHTUNG Die Netzeinschaltung unparametrierter Produkte kann unvorhergesehene Folgen wie Fehlfunktionen oder Sachschäden verursachen.
- Seite 5 Ausgabe 2015-08-21 Datenblatt 2.60-70.032-01-DE Produktbeschreibung BMD4032 Anschluss ACHTUNG Bei abweichenden GND-Beschaltungen kann es zu Fehlfunktionen kommen. BMD4032 CAN2 CAN1 24V~ DDC4000 DDC4000 24V= Z179 Seite 5 / 8...
- Seite 6 Datenblatt 2.60-70.032-01-DE Ausgabe 2015-08-21 BMD4032 Produktbeschreibung Montage WARNUNG Die Berührung Strom führender Teile der elektrischen Hausinstallation kann zum Tod durch Strom- schlag führen. Führen Sie die Montage/Demontage nur in einem spannungsfrei geschalteten Zustand durch. Montage ohne Kaskadenstecker Montage mit Zubehör Kaskadenstecker Z179 (nicht im Lieferumfang enthalten)
- Seite 7 Ausgabe 2015-08-21 Datenblatt 2.60-70.032-01-DE Produktbeschreibung BMD4032 Inbetriebnahme ACHTUNG Die Inbetriebnahme mit dem Einschalten der Versorgungsspannung darf erst nach der DDC-Parametrierung und Einstellung der Feldbus-Adresse durch den Inbetriebnahme-Techniker/ Ingenieur erfolgen. ■ Die Parametrierung ist in den Projektierungsunterlagen der Automationsstation beschrieben. ■...
- Seite 8 Datenblatt 2.60-70.032-01-DE Ausgabe 2015-08-21 BMD4032 Produktbeschreibung LED-Anzeigen LED "BUS" grün LED "Error" rot Bedeutung Ursache Modul nicht in Keine oder zu niedrige Betriebsspan- Betrieb nung Modul in Betrieb, Kurzschluss der Busleitungen (gegen aber Busfehler Masse oder untereinander) Busleitungen vertauscht Busleitung(en) unterbrochen...
