Gerätebeschreibung

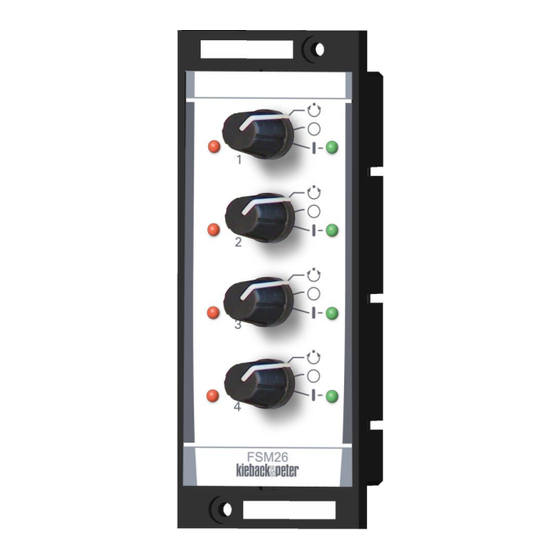

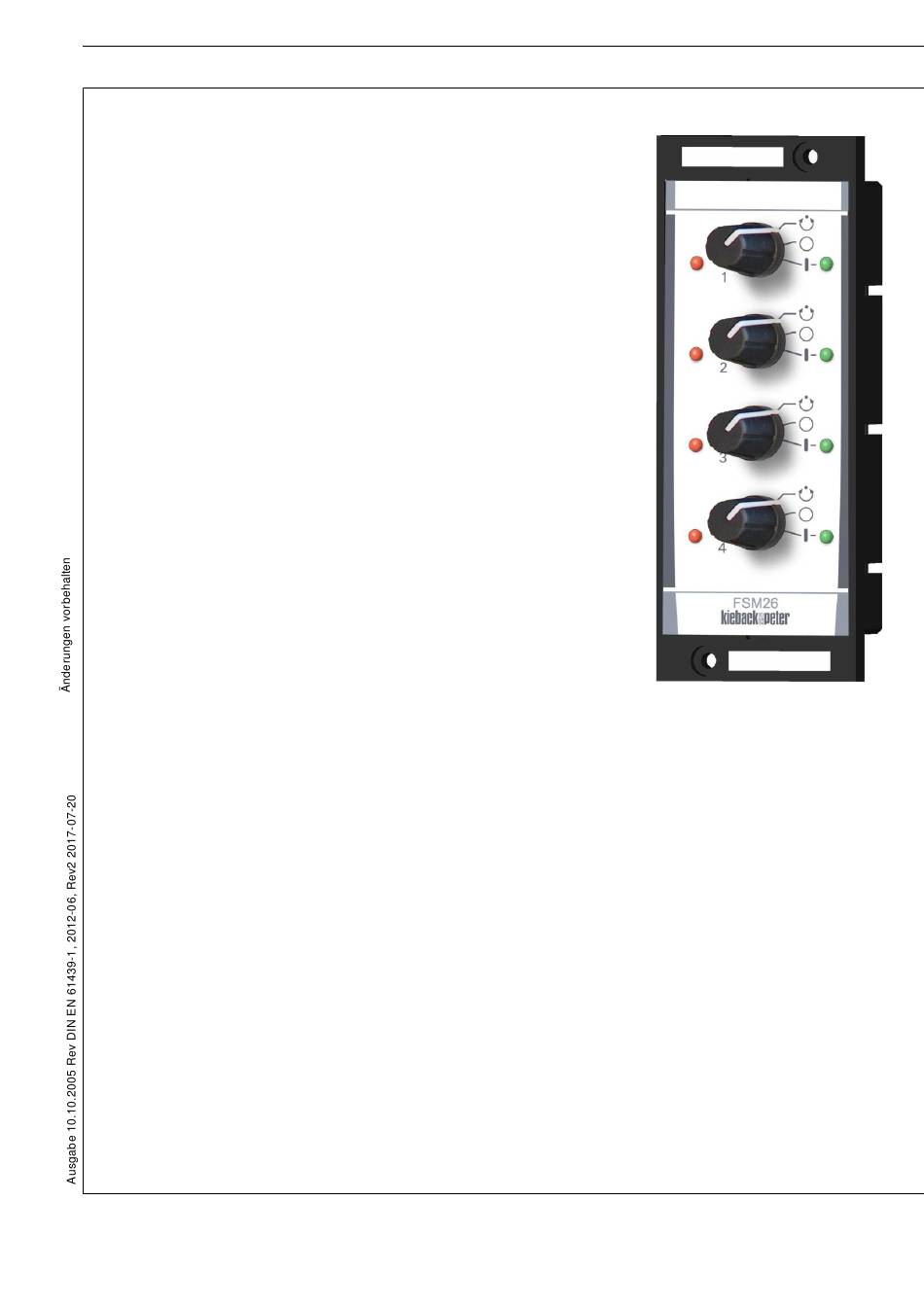

FrontSchaltModul FSM26
zum Anschluss an das FeldBusModul FBM26U oder FBM38.
Das FrontSchaltModul FSM26 wird für die direkt wirkende Bedienung
von vier 1-stufigen Aggregats-/Geräteschaltungen eingesetzt.
Bei Einsatz mit dem FeldBusModul FBM38 kann ein Meldemanagement
oder eine Ausführungskontrolle zur Geräterückmeldung per
Makrozuweisung aktiviert werden.
FSM26/FBM26U oder FSM26/FBM38 bilden jeweils eine Geräteeinheit.
Inhalt
FrontSchaltModul FSM26 ........................................................................................................................ 1
Hinweise zur Gerätebeschreibung .......................................................................................................... 2
Sicherheitshinweise ................................................................................................................................. 2
Qualifiziertes Fachpersonal ..................................................................................................................... 2
Anwendung .............................................................................................................................................. 3
Typ ........................................................................................................................................................... 3
Technische Daten .................................................................................................................................... 3
Montage ................................................................................................................................................... 4
FSM26 mit FeldBusModul FBM26U ........................................................................................................ 5
Installation ................................................................................................................................................ 5
Funktion/Bedienung ................................................................................................................................. 6
FSM26 mit FeldBusModul FBM38 ........................................................................................................... 7
Installation ................................................................................................................................................ 7
Makrofunktion .......................................................................................................................................... 8
Funktion/Bedienung ................................................................................................................................. 8
LED-Einstellung ..................................................................................................................................... 10
Inbetriebnahme ...................................................................................................................................... 10
Einstellvermerke .................................................................................................................................... 11
Kieback&Peter GmbH & Co KG
Tempelhofer Weg 50 D-12347 Berlin
Telefon: 030 60095-0
Telefax: 030 60095 164
E-Mail: info@kieback-peter.de
www.kieback-peter.de
Technisches Datenblatt 2.50-35.026-01-DE
FSM26 FrontSchaltModul
zur Handbedienung der FeldBusModule FBM26U/FBM38
A
Werbung
Verwandte Anleitungen für Kieback&Peter FrontSchaltModul FSM26
Inhaltszusammenfassung für Kieback&Peter FrontSchaltModul FSM26
- Seite 1 Handbedienung der FeldBusModule FBM26U/FBM38 FrontSchaltModul FSM26 zum Anschluss an das FeldBusModul FBM26U oder FBM38. Das FrontSchaltModul FSM26 wird für die direkt wirkende Bedienung von vier 1-stufigen Aggregats-/Geräteschaltungen eingesetzt. Bei Einsatz mit dem FeldBusModul FBM38 kann ein Meldemanagement oder eine Ausführungskontrolle zur Geräterückmeldung per Makrozuweisung aktiviert werden.
- Seite 2 Technisches Datenblatt 2.50-35.026-01-DE FSM26 FrontSchaltModul Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 Hinweise zur Gerätebeschreibung Die Beschreibung enthält Hinweise zum Einsatz und zur Montage des FrontSchaltModuls FSM26. Sollten Fragen auftreten, die nicht mit Hilfe der Gerätebeschreibung geklärt werden können, sind weitere Informationen beim Lieferanten oder Hersteller einzuholen.
- Seite 3 Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 Anwendung Das FrontSchaltModul FSM26 wird mit dem FeldBusModul FBM26U oder FBM38 eingesetzt und dient zur Handbedienung von vier 1-stufigen Aggregaten mit Statusanzeigen und Betriebs- oder Störmeldungen. In Verbindung mit dem FeldBusModul FBM38 kann ein Meldemanagement oder eine Ausführungskontrolle zur Geräterückmeldung per Makrozuweisung aktiviert werden.
- Seite 4 Handbedienung der FeldBusModule FBM26U/FBM38 Montage Das FrontSchaltModul FSM26 kann in die Schalttafeltür oder in einen 19"-Einschubrahmen KA eingesetzt werden. Zwei Schrauben für die Montage in einen 19"-Einschubrahmen KA liegen bei. Für eine Wandmontage steht das Wandaufbau-Set WAS01 als Zubehör zur Verfügung Die Schalttafelmontage oder die Montage in einen 19"-Einschubrahmen KA darf nur...
- Seite 5 Fachpersonal in einer spannungsfrei geschalteten Schalttafel vorge- nommen werden! Gefahr Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften einzuhalten. Das FrontSchaltModul FSM26 wird an die QBSchnittstelle des FeldBusModuls FBM26U angeschlossen. Die 4-adrige Anschlussleitung QBS kann maximal 30 m betragen. Anschlussbild...
- Seite 6 Relais-LED4 Je nach Art der Meldung, können die Melde-LEDs einzeln in den Farben grün, gelb, rot eingestellt oder ausgeschaltet werden. Siehe Abschnitt LED-Einstellung Das FrontSchaltModul FSM26 besitzt 4 Kanäle zur Automatik-/Handansteuerung der Relaisausgänge des FeldBusModuls FBM26U. Hand-/Automatik-Schalter 1..4 Mit dem Hand-/Automatik-Schalter 1 wird der FBM26U-Relaisausgang K1 angesteuert (Gerät/Aggregat 1).
- Seite 7 Fachpersonal in einer spannungsfrei geschalteten Schalttafel vorge- nommen werden! Gefahr Hierbei sind die VDE-Bestimmungen und die örtlichen Vorschriften einzuhalten. Das FrontSchaltModul FSM26 wird an die QBSchnittstelle des FeldBusModuls FBM38 angeschlossen. Die 4-adrige Anschlussleitung QBS kann maximal 200 m betragen. Anschlussbild 0 V DC...
- Seite 8 Technisches Datenblatt 2.50-35.026-01-DE FSM26 FrontSchaltModul Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 FSM26 mit FeldBusModul FBM38 Makrofunktion Die Funktion der vier 1-stufigen Geräteansteuerungen erfolgt durch Zuweisung des Makros 26 am FeldBusModul FBM38. Mit der Makrofunktion werden die Relaisausgänge K1..K4 am FBM38 jeweils 1-stufig angesteuert. Die Schaltzustände werden an den Relais-LEDs angezeigt.
- Seite 9 Technisches Datenblatt 2.50-35.026-01-DE FSM26 FrontSchaltModul Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 FSM26 mit FeldBusModul FBM38 Hand-/Automatik-Schalter 1..4 Mit dem Hand-/Automatik-Schalter 1 wird der FBM38-Relaisausgang K1 (Gerät/Aggregat 1) 1-stufig angesteuert. Mit dem Hand-/Automatik-Schalter 2 wird der FBM38-Relaisausgang K2 (Gerät/Aggregat 2) 1-stufig angesteuert. Mit dem Hand-/Automatik-Schalter 3 wird der FBM38-Relaisausgang K3 (Gerät/Aggregat 3) 1-stufig angesteuert.
- Seite 10 Technisches Datenblatt 2.50-35.026-01-DE FSM26 FrontSchaltModul Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 LED-Einstellung Die Melde-LED1..4 können einzeln in den Farben grün, gelb, rot eingestellt oder ausgeschaltet werden. Die Einstellung jeder LED erfolgt mit einem DIP-Schalter hinter der Frontblende des FSM26. Die DIP-Schalter sind über den Melde-LEDs 1..4 angeordnet. Einstellung: LED gelb Einstellung: LED grün Einstellung: LED rot...
- Seite 11 Technisches Datenblatt 2.50-35.026-01-DE FSM26 FrontSchaltModul Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 Einstellvermerke Projekt: _________________________________________________________ Anlage: _________________________________________________________ Anlagenposition: _________________________________________________________ Inbetriebnahme: ____________________________ _____________________ Inbetriebnahmetechniker Datum ► FBM26U ( Angeschlossenes FeldBusModul Doppelschalter FSM: Stellung FSM26 ( ► FBM38 ( Makro 26 ( Meldemanagement: Ein ( für Störmeldungen für Betriebsmeldungen (...
- Seite 12 Technisches Datenblatt 2.50-35.026-01-DE FSM26 FrontSchaltModul Gerätebeschreibung zur Handbedienung der FeldBusModule FBM26U/FBM38 Weitere Einstellvermerke Seite 12 / 12...
