Sensor der Bauform iVu Plus BCR Gen2
•

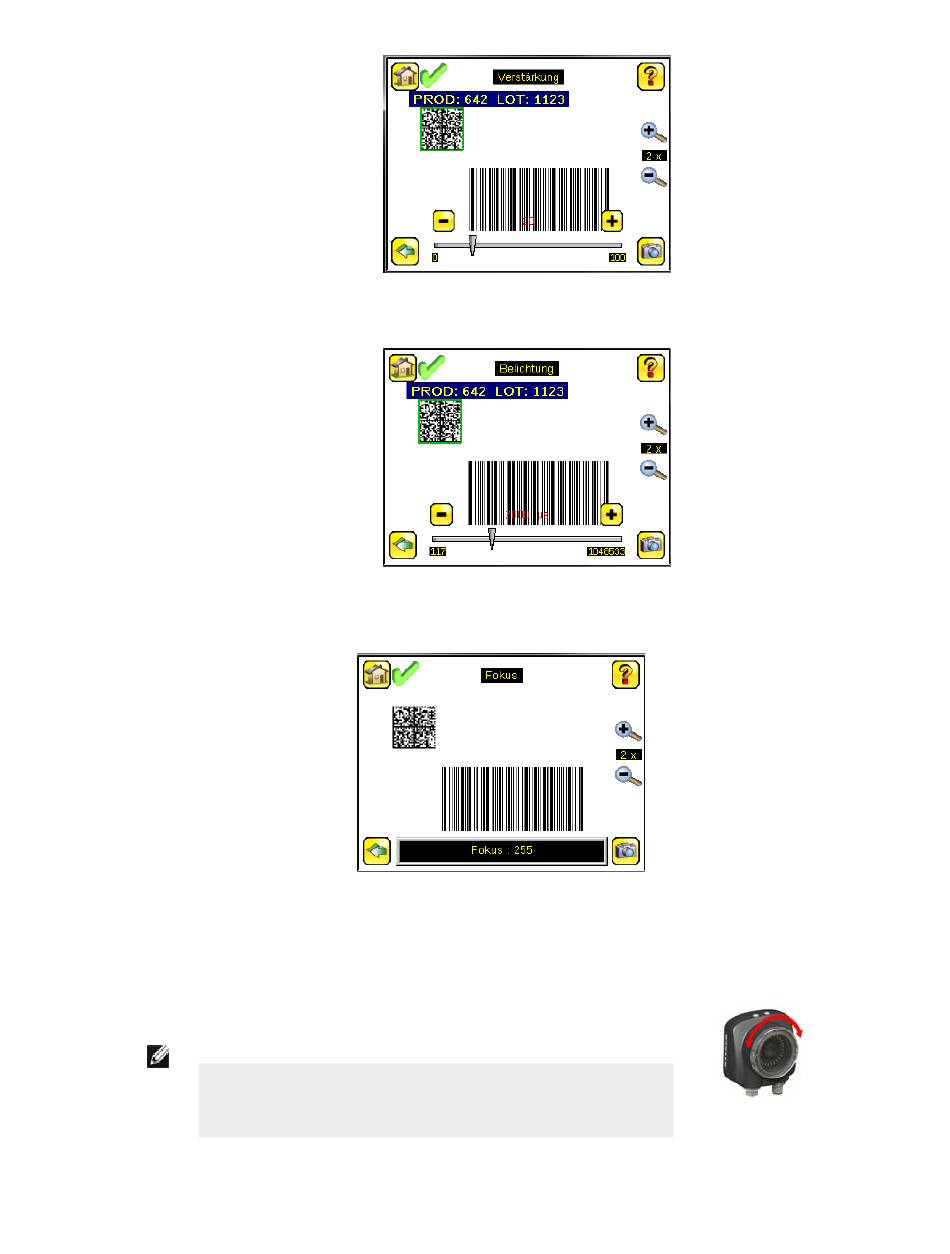

Hauptmenü > Bildsensor > Belichtung
4. Gehen Sie zu Hauptmenü > Bildsensor > Fokus, um den Fokus einzustellen, während Sie den Fokuswert beo-
bachten:
Fokus bei Ausführungen mit Mikro-Videolinse einstellen
1. Lösen Sie die Sicherungsschraube des Fokussierfensters mit dem mitgelieferten 1/16-Zoll-Sechskantschlüssel (D),
und stellen Sie dann den Fokus am Sensor der iVu-Bauform mit dem freien Fokussierfenster ein (B).
2.
Stellen Sie den Fokus ein, und überwachen Sie dabei den Fokuswert. Um ein optimales
Bild zu erzielen, verstellen Sie den Fokus so lange, bis der höchste Fokuswert erreicht
ist.
ANMERKUNG: Durch Drehung des Fokussierfensters gegen den
Uhrzeigersinn werden nähere Objekte fokussiert; durch Drehung
des Fokussierfensters im Uhrzeigersinn werden weiter entfernte
Objekte fokussiert.
3. Arretieren Sie das Fokussierfenster, sobald das optimale Bild erzielt worden ist.
P/N 178443_DE Rev. B
www.bannerengineering.com - Tel: +1-763-544-3164
9
