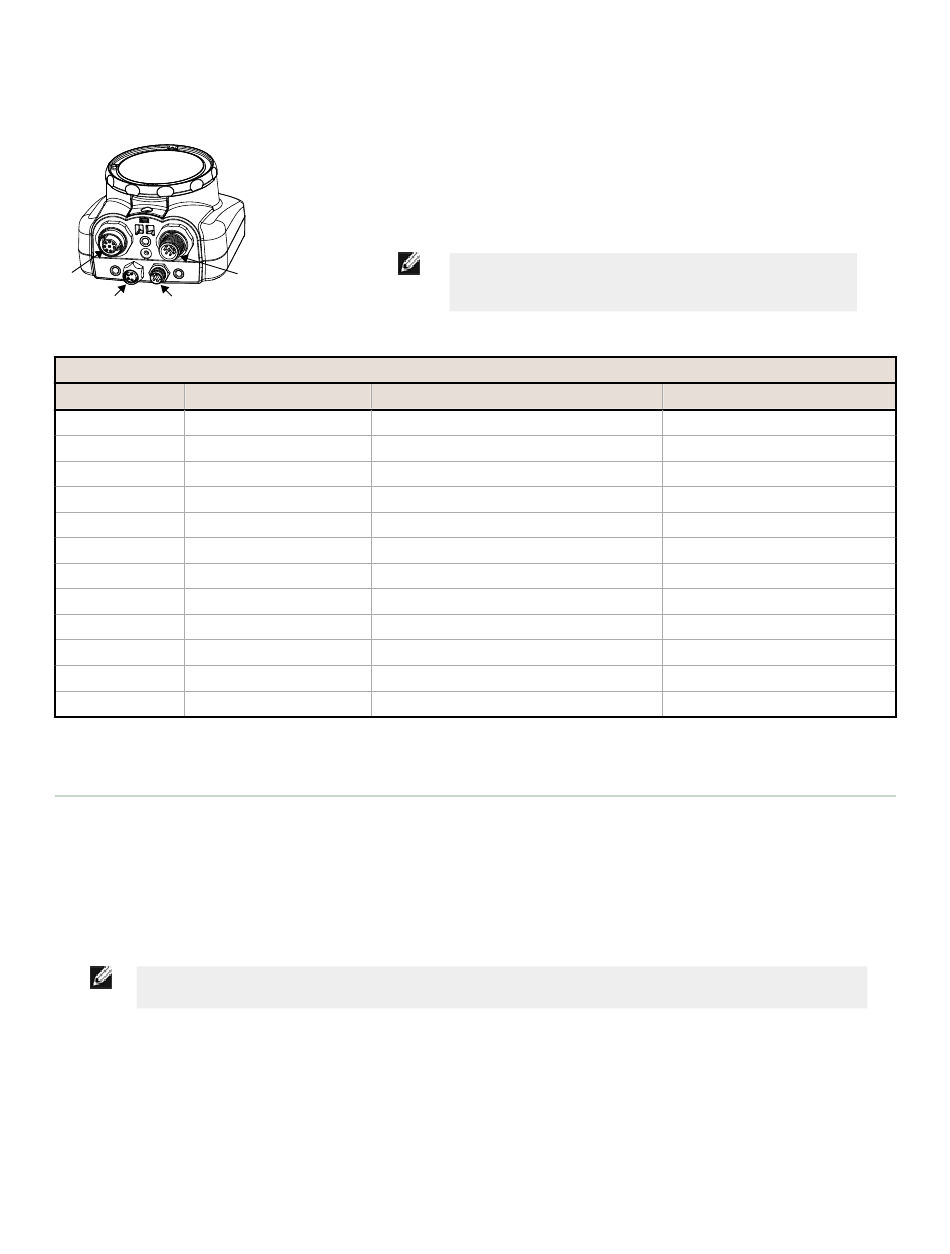

Kabelanschlüsse für externes Display
Die Kabelanschlüsse am iVu Plus mit externem Display sind unten abgebildet, und die Ein-/Ausgangs-Versorgungsans-
chlüsse (B) sind in der nachstehenden Tabelle mit Ein-/Ausgangs-Versorgungsanschlüssen definiert.
A
C
D
Pin-Nr.
Leiterfarbe
1
Weiß
2
Braun
3
Grün
4
Gelb
5
Grau
6
Rosa
7
Blau
8
Rot
9
Orange
10
Hellblau
11
Schwarz
12
Violett
Sensorbetriebsarten
Demomodus
Bei der ersten Inbetriebnahme des iVu Plus BCR-Sensors wird dieser im Demomodus gestartet. Sie können dann wahlwe-
ise entweder im Demomodus bleiben oder den Demomodus beenden und zum Livemodus wechseln. Der Demomodus ver-
wendet gespeicherte Bilder und Prüfparameter, die die Konfiguration des Sensors zeigen, ohne dass Sie sich Gedanken um
Fokus, Beleuchtung oder Auslöser machen müssen. In diesem Modus können Sie lernen, die Einstellungen vorzunehmen,
und dabei beobachten, wie sich die Einstellungen jeweils auf das Erfassungsergebnis auswirken. Wenn Sie den Demomo-
dus beenden, wird der Sensor im Normalbetrieb und mit den Werkseinstellungen neu gestartet.
ANMERKUNG: Über den Menüpfad Hauptmenü > System > Sensor Modus können Sie jederzeit
zwischen dem Livemodus und dem Demomodus wechseln.
Übersicht über die Betriebsart "Live"
Der iVu Plus BCR kann für die Evaluierung von einem oder mehreren unterstützten Barcodetypen konfiguriert werden. Er
kann nach einer bestimmten Anzahl Barcodes von 1 bis 10 suchen. Die Barcodetypen werden auf dem integrierten
Touchscreen über den folgenden Menüpfad ausgewählt: Hauptmenü > Inspektion > Barcode > Barcode Typ. Der Bar-
codezähler wird auf dem Touchscreen über den folgenden Menüpfad ausgewählt: Hauptmenü > Inspektion > Barcode
> Anzahl Barcodes.
4
A
Anschluss für externes Display
B
Ein-/Ausgangs-Versorgungsanschluss
C
USB-Anschluss
D
Ethernetanschluss
B
Ein-/Ausgangs-Versorgungsanschlüsse
Beschreibung
Ausgang 1
10-30 V DC
Ausgang 2
Blitz-Ausgang (nur 5 V DC)
Externe Programmierung (Remote TEACH)
Externer Auslöser
Common (Signalerde)
Bereit
Ausgang 3
RS-232 TX
RS-232 Signalerde
RS-232 Rx
www.bannerengineering.com - Tel: +1-763-544-3164
ANMERKUNG: Ausführung mit Mikrolinse dargestellt;
die Anschlüsse für C-Mount-Ausführungen sind iden-
tisch.
Sensor der Bauform iVu Plus BCR Gen2
Richtung
Ausgang
Eingang
Ausgang
Ausgang
Eingang
Eingang
Eingang
Ausgang
Ausgang
Ausgang
Ausgang
Eingang
P/N 178443_DE Rev. B
