Beschreibung

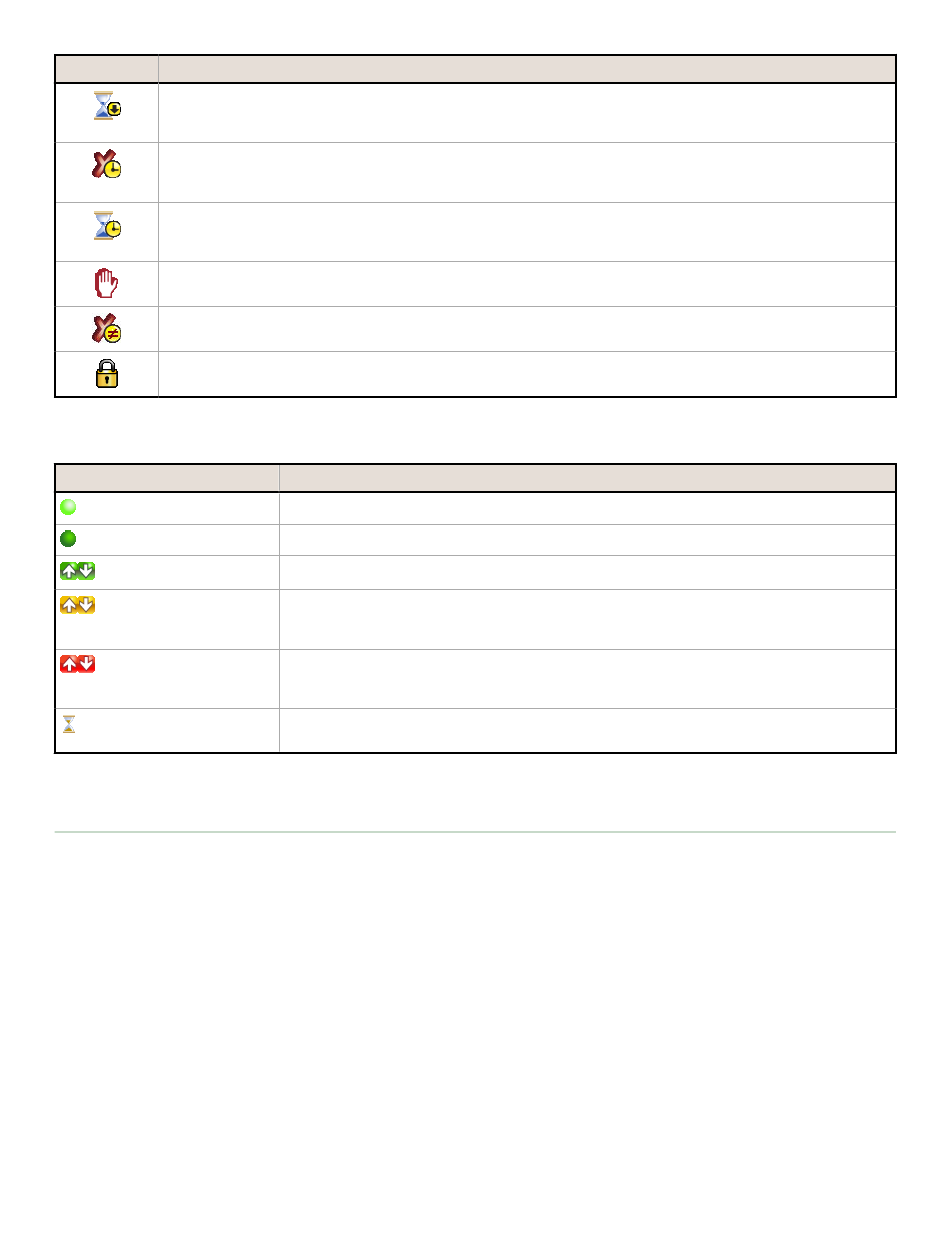

Im Scan-Modus "Dauerbetrieb" wird dieses Symbol oben links im Bildschirm angezeigt. Es gibt an, dass
der Sensor das erfasste Bild noch einliest und die von der Barcode-Zählung angegebene Anzahl der Barc-
odes noch nicht gefunden hat.
Im Auslösemodus "Extern-einzeln" ist dies eines der möglichen Symbole für eine nicht bestandene In-
spektion oben links in der Anzeige. Es gibt an, dass die Inspektion fehlgeschlagen ist, weil das eingestellte
Scan-Zeitlimit überschritten wurde.
Im Auslösemodus "Dauerbetrieb" oder "Extern-ausgeblendet" wird dieses Symbol oben links in der An-
zeige anzeigt. Es gibt eine Zeitüberschreitung wegen Überlastung an. Dies bedeutet, dass beim Einlesen
das eingestellte Scan-Zeitlimit überschritten wurde, aber die Ausgänge sind nicht betroffen.
Dies ist eines der möglichen Symbole für eine nicht bestandene Inspektion. Es befindet sich oben links auf
der Ansicht und zeigt an, dass der Sensor im Fehlerhaltemodus ist.
Dies ist eines der möglichen Symbole für eine nicht bestandene Inspektion oben links auf der Ansicht. Es
gibt an, dass der Datenvergleich für den vom Sensor gelesenen Barcode fehlgeschlagen ist.
Das Symbol für eine Sensorsperre befindet sich oben links auf der Ansicht. Es zeigt an, dass sich der Sen-
sor im gesperrten Zustand befindet. Wenn kein Symbol angezeigt wird, ist der Sensor nicht gesperrt.
Kommunikations-Log-Symbole
Symbol
Aufnahme eines guten Bildes
Der Sensor der Bauform iVu muss ein gutes Bild erfassen, um sicherzustellen, dass er den/die Barcode(s) korrekt liest.
1. Rufen Sie den Menüpfad Hauptmenü > Bildsensor > Autom. Belichtung) auf, um die Routine Automatische
Belichtung aufzurufen.
2. Überprüfen Sie die Beleuchtung.
•
Achten Sie darauf, dass die Beleuchtung gleichmäßig und beständig ist (keine Helligkeitsschwankungen,
Schatten oder helle Stellen).
•
Der Barcode sollte bei einer Beleuchtung erfasst werden, die seinen Kontrast optimiert und ihn vom Hinter-
grund abhebt. Je nach Messobjekt kann dies bedeuten, dass die integrierte Ringleuchte nicht die beste
Wahl ist und dass andere Banner-Leuchten in Betracht gezogen werden sollten.
•
Passen Sie den Winkel bei der Montage so an, dass ein möglichst klares Bild vom Barcode gewonnen wird.
Mit dem Montagewinkel können Sie den Sensor in Ihrer Fertigungsstraße mühelos positionieren und ein-
stellen. Normalerweise wird die Lesung bei einer leicht schrägen Position zuverlässiger.
3. Gehen Sie nötigenfalls zu Hauptmenü > Bildsensor > Autom. Belichtung, um die Routine Automatische Be-
lichtung ein zweites Mal auszuführen, oder stellen Sie Verstärkung und Belichtung manuell ein:
•
Hauptmenü > Bildsensor > Verstärkung
8
Beschreibung
Port geöffnet.
Port geschlossen.
Gibt an, dass der Befehl ohne Fehler verarbeitet wurde.
Gibt an, dass der eingehende Eintrag unterbrochen wurde (keine neuen Bytes) oder das
der Frame-Endbegrenzer nicht empfangen wurde, oder dass der Client die Daten im
Ethernet nicht liest.
Wenn der Antwortframe einen Fehler enthält oder gelöscht wird, färben sich die Log-Ein-
tragssymbole für die Anforderungs- und Antwortframes rot, und die angezeigte Fehler-
zahl vergrößert sich um 1.
Wenn die Verarbeitung des Befehls lange dauert, ändert sich der letzte lange Eintrag in
eine Sanduhr (z. B. bei der Auslösung langwieriger Inspektionen).
www.bannerengineering.com - Tel: +1-763-544-3164
Sensor der Bauform iVu Plus BCR Gen2
P/N 178443_DE Rev. B
