Sensor der Bauform iVu Plus BCR Gen2
Bei allen nachfolgenden Auslösern werden nun die vom Sensor gelesenen Barcodedaten mit diesen Referenzdaten
verglichen.
Auslöserbetriebsarten
Der iVu Plus BCR hat fünf Auslöserbetriebsarten, die festlegen, wie der Sensor Bilder erfasst und verarbeitet:
•
Extern-einzeln
•
Dauerbetrieb
•
Extern-ausgeblendet
•
Befehl
•
Nur Industrie-Ethernet

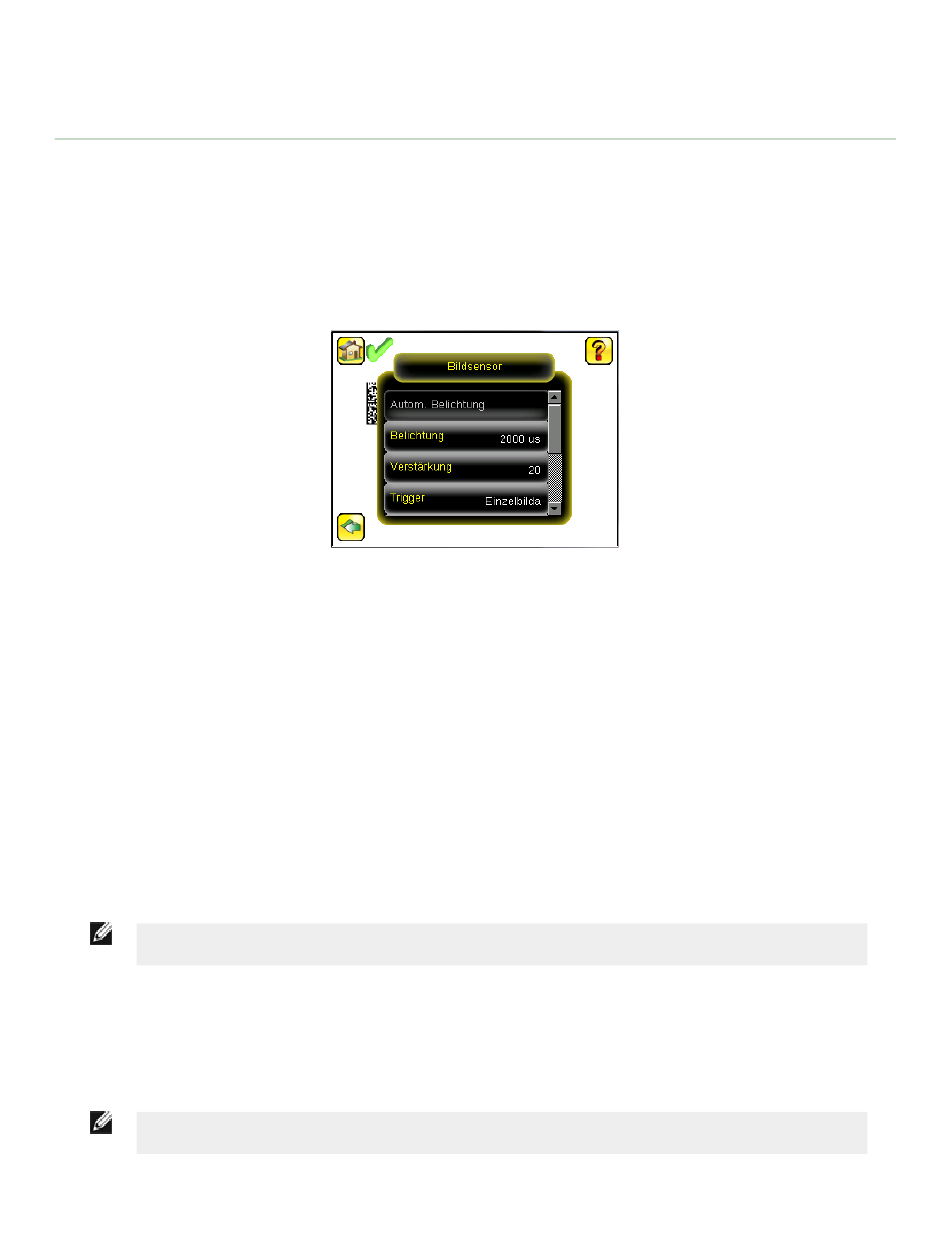

Über den Menüpfad Hauptmenü > Bildsensor > Trigger können Sie die Auslöserbetriebsarten auf dem Touchscreen-
Display des iVu-Sensors auswählen.
Betriebsart "Extern-einzeln"
In der Betriebsart "Extern-einzeln" hängt der Sensor von einem externen Auslöser ab. Für jeden Auslöser erfasst der Sen-
sor ein Bild und führt einen Scan durch die konfigurierten Barcodetypen aus, um die angegebene Anzahl Barcodes zu su-
chen. Dieser Auslösermodus verwendet den Parameter "Scan-Zeitfenster" (Hauptmenü > Inspektion > Barcode >
Scan Zeitfenster) zur Begrenzung des Zeitraums, in dem der Sensor versucht, Barcodes auf einem Bild zu lesen.
Dauerbetrieb
Im Dauerbetrieb verwendet der Sensor die interne Zeitgebung für die laufende Erfassung von Bildern. Für jedes erfasste
Bild durchsucht der Sensor die konfigurierten Barcodetypen nach der angegebenen Anzahl der Barcodes. Wenn die ange-
gebene Anzahl der Barcodes gefunden wurde, tritt ein Leseereignis (Read) ein. Wenn die angegebene Anzahl der Barcodes
nicht gefunden wird, erfasst der Sensor ein anderes Bild und wiederholt den Suchvorgang. Zwei Parameter dienen zum
Feinabstimmen des Scan-Modus "Dauerbetrieb":
•
Dieselbe Coderückweisungszeit (unten in Hauptmenü > Bildsensor > Trigger) – die Zeit in Sekunden, die ver-
streichen muss, bevor der Scanner ein zuvor eingelesenes Symbol erneut meldet. Ein anderes Symbol wird sofort
gelesen.
•
Das Scan-Zeitfenster (Hauptmenü > Inspektion > Barcode > Scan Zeitfenster) begrenzt den Zeitraum, in
dem der Sensor versucht, Barcodes auf einem Bild zu lesen.
ANMERKUNG: Ein "Keine Lesung" (No Read)-Zustand tritt im Dauerbetrieb nicht auf, weil die Erfas-
sung eines anderen Bildes mit Scan-Vorgang automatisch erfolgt.
Betriebsart "Extern-ausgeblendet"
Die Betriebsart "Extern-ausgeblendet" funktioniert ähnlich wie der Dauerbetrieb. Während ein Eingangssignal von einem
externen Auslöser aktiv ist, erfasst der Sensor weiterhin Bilder und führt Barcode-Scans aus, bis eine erfolgreiche Lesung
auftritt oder das Eingangssignal des externen Auslösers inaktiv wird. Der Auslösermodus "Extern-ausgeblendet" verwendet
den Parameter "Scan-Zeitfenster" (Hauptmenü > Inspektion > Barcode > Scan Zeitfenster) zur Begrenzung des Zei-
traums, in dem der Sensor versucht, Barcodes auf einem Bild zu dekodieren.
ANMERKUNG: Ein "Keine Lesung" (No Read)-Zustand tritt in der Betriebsart "Extern-ausgeblendet"
nicht auf, während der externe Auslöser aktiv ist.
P/N 178443_DE Rev. B
www.bannerengineering.com - Tel: +1-763-544-3164
13
