VORSICHT: Elektrostatische Entladungen
Schäden, die durch elektrostatische Entladungen am Sensor verursacht werden können,
sind zu vermeiden.
Verwenden Sie beim Anbringen von Linsen oder Kabeln immer eine bewährte Methode zur Vermei-
dung von elektrostatischer Entladung.

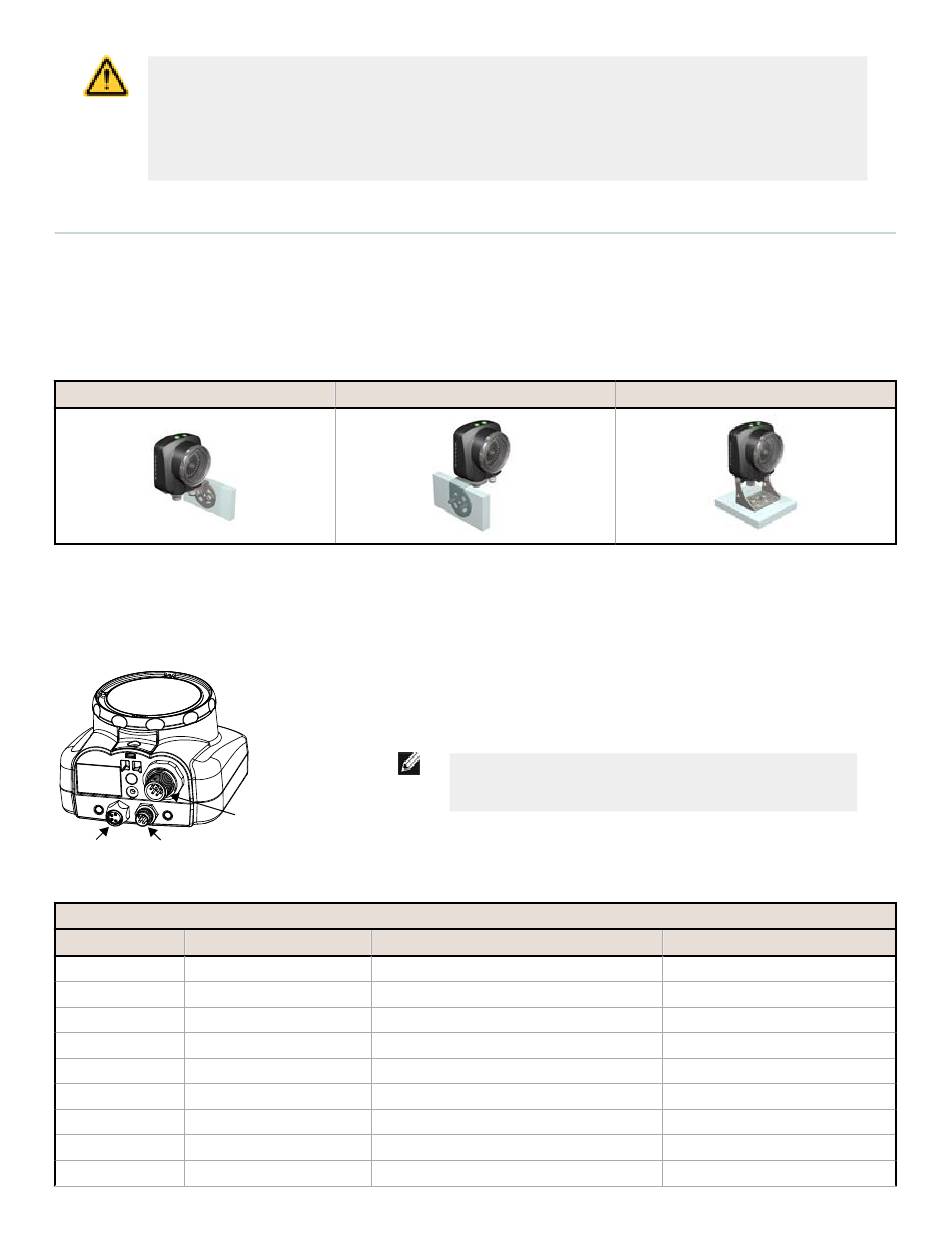

Installation und Anschließen des Sensors
Für die Installation des iVu Plus BCR-Sensors ist ein Montagewinkel erforderlich. Banner bietet drei Montagewinkel an. Mit
den Montagewinkeln kann der Sensor entweder rechtwinklig oder in einem einstellbaren Winkel an das betreffende Teil
montiert werden.
Stecken Sie drei M4 x 4-mm-Schrauben durch den Montagewinkel in die Montagebohrungen in der Sensorunterseite. Zie-
hen Sie alle drei Schrauben fest.
Tabelle 1. iVu-Montagewinkel
SMBIVURAL
Kabelanschlüsse für integriertes Display
Die Kabelanschlüsse am iVu Plus mit integriertem Display sind unten abgebildet, und die Ein-/Ausgangs-Versorgungsans-
chlüsse (C) sind in der nachstehenden Tabelle mit Ein-/Ausgangs-Versorgungsanschlüssen definiert.
A
B
Pin-Nr.
Leiterfarbe
1
Weiß
2
Braun
3
Grün
4
Gelb
5
Grau
6
Rosa
7
Blau
8
Rot
9
Orange
2
A
USB-Anschluss
B
Ethernetanschluss
C
Ein-/Ausgangs-Versorgungsanschluss
C
Ein-/Ausgangs-Versorgungsanschlüsse
Beschreibung
Ausgang 1
10-30 V DC
Ausgang 2
Blitz-Ausgang (nur 5 V DC)
Externe Programmierung (Remote TEACH)
Externer Auslöser
Common (Signalerde)
Bereit
Ausgang 3
www.bannerengineering.com - Tel: +1-763-544-3164
SMBIVURAR
ANMERKUNG: Ausführung mit Mikrolinse dargestellt;
die Anschlüsse für C-Mount-Ausführungen sind iden-
tisch.
Sensor der Bauform iVu Plus BCR Gen2
SMBIVUU
Richtung
Ausgang
Eingang
Ausgang
Ausgang
Eingang
Eingang
Eingang
Ausgang
Ausgang
P/N 178443_DE Rev. B
