Sensor der Bauform iVu Plus BCR Gen2

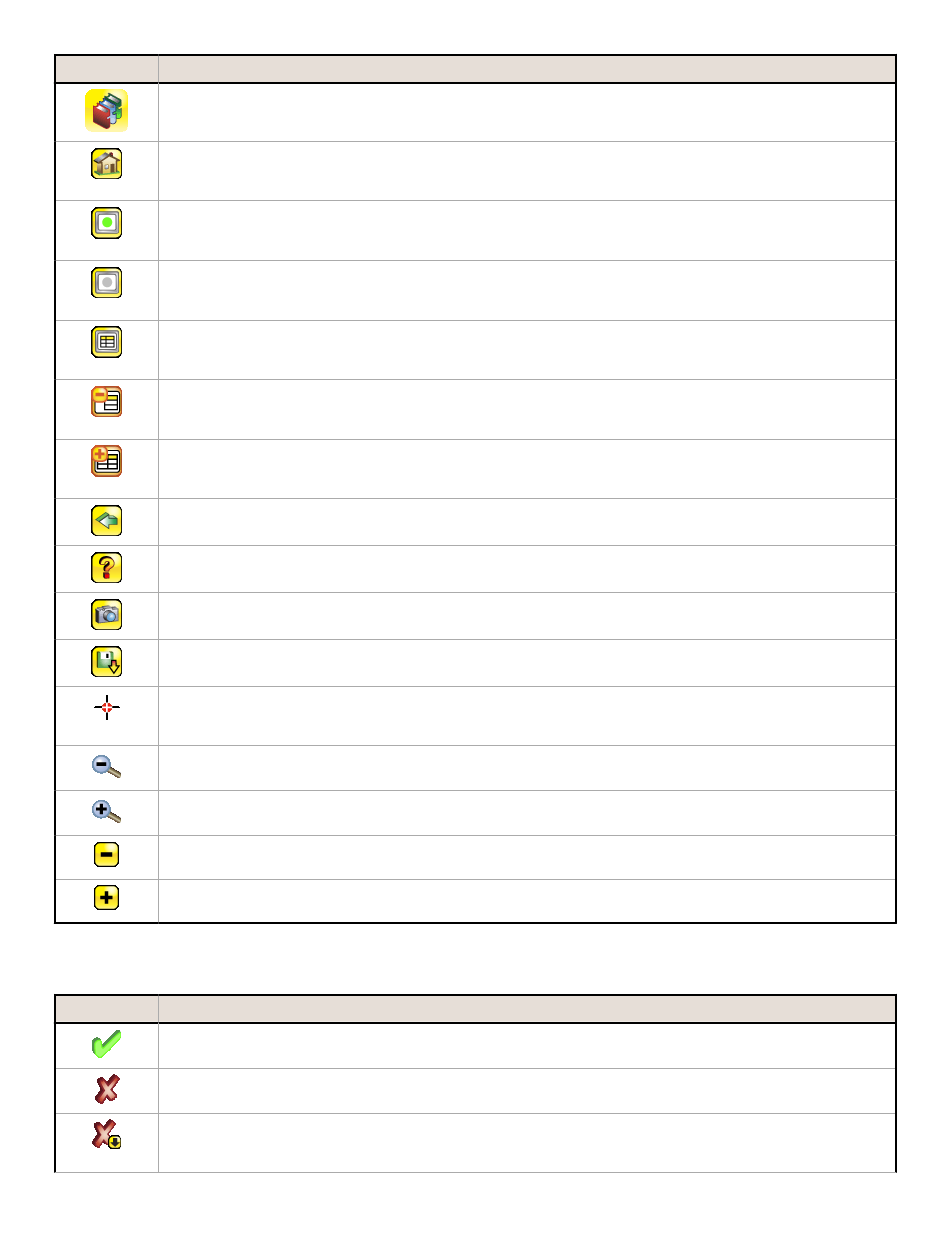

Symbol
Beschreibung
Das Logs-Menü-Symbol befindet sich im Hauptmenü und wird für Einrichtung, Ansicht und Speicherung
von Inspektions- und System-Logs verwendet.
Das Symbol für den Startbildschirm wird während der Menü- und Parameteransichten im Hauptmenü
oben links in der Sensoranzeige angezeigt. Über dieses Symbol kann schnell zurück zum Startbildschirm
gewechselt werden.
Das Symbol für "Anmerkungen anzeigen" ist eines von drei Symbolen, die beim Überwachen von Inspek-
tionen oben links in der Sensoranzeige auf dem Startbildschirm angezeigt werden. Klicken Sie auf dieses
Symbol, um die Eigenschaften zu markieren, die der Sensor findet.
Das Symbol für "Anmerkungen ausblenden" ist eines von drei Symbolen, die beim Überwachen von In-
spektionen oben links in der Sensoranzeige auf dem Startbildschirm angezeigt werden. Klicken Sie auf
dieses Symbol, um die Markierung zu deaktivieren.
Das Symbol für "Statistik anzeigen" ist eines von drei Symbolen, die beim Überwachen von Inspektionen
oben links in der Sensoranzeige angezeigt werden. Klicken Sie auf dieses Symbol, um die Inspektionser-
gebnisse und Eingabeparameter anzuzeigen.
Das Symbol für "System-Log-Details ausblenden" ist eines der Symbole, die oben links in der System-
Log-Ansicht angezeigt werden. Klicken Sie auf dieses Symbol, um den Zeitstempel für die Systemproto-
kolle auszublenden.
Das Symbol für "System-Log-Details anzeigen" ist eines der Symbole, die oben links in der System-Log-
Ansicht angezeigt werden. Klicken Sie auf dieses Symbol, um den Zeitstempel für die Systemprotokolle
anzuzeigen.
Das Symbol für "Zurück" befindet sich unten links im Bildschirm, während Sie im Hauptmenü arbeiten.
Über dieses Symbol gelangen Sie zurück zum vorherigen Bildschirm bzw. Menü.
Das Hilfe-Symbol befindet sich oben rechts auf der Ansicht. Es bietet kontextabhängige Hilfe für jede An-
sicht.
Das Symbol "manueller Trigger" befindet sich unten rechts auf dem Sensor-Display auf der Grundansicht.
Es wird zur manuellen Aufnahme eines neuen Bilds verwendet.
Das Symbol für "Speichern" dient zum Speichern von Daten auf dem USB-Laufwerk. Es ist unten in der
jeweiligen Ansicht zu sehen, z. B. in der Log-Ansicht und in der System-Log-Ansicht.
In der Ansicht "Touch-Kalibrierung" wird der Touch-Kalibrierpunkt an verschiedenen Stellen im Bildschirm
angezeigt. Immer, wenn das Symbol angezeigt wird, kann der Benutzer auf die Mitte des Symbols tippen,
um den Bildschirm zu kalibrieren.
Das Verkleinerungs-Symbol befindet sich rechts auf der Ansicht und wird zur Verkleinerung des darges-
tellten Bilds verwendet.
Das Vergrößerungs-Symbol befindet sich rechts auf der Ansicht und wird zur Vergrößerung des dargestell-
ten Bilds verwendet.
Das Symbol für "Verringern" verringert den aktuell angezeigten Parameterwert um ein Intervall. Wenn Sie
das Symbol gedrückt halten, verringert sich der Wert schneller.
Das Symbol für "Vergrößern" vergrößert den aktuell angezeigten Parameterwert um ein Intervall. Wenn
Sie das Symbol gedrückt halten, vergrößert sich der Wert schneller.
Ansichts-Symbole
Symbol
Beschreibung
Das Symbol für eine bestandene Inspektion befindet sich oben links auf der Ansicht. Es zeigt an, dass die
Testbedingungen bei der letzten Inspektion erfüllt worden sind.
Dies ist eines der möglichen Symbole für eine nicht bestandene Inspektion. Es befindet sich oben links auf
der Ansicht und zeigt an, dass die letzte Inspektion fehlgeschlagen ist.
Im Auslösemodus "Extern-einzeln" oder "Extern-ausgeblendet" ist dies eines der möglichen Symbole für
eine nicht bestandene Inspektion oben links in der Anzeige. Es gibt an, dass die Inspektion fehlgeschlagen
ist, weil weniger Barcodes erfasst wurden, als in der Barcodezählung angegeben.
P/N 178443_DE Rev. B
www.bannerengineering.com - Tel: +1-763-544-3164
7
