Systemstecker Tauschen - SICK outdoorScan3 Montageanleitung

9

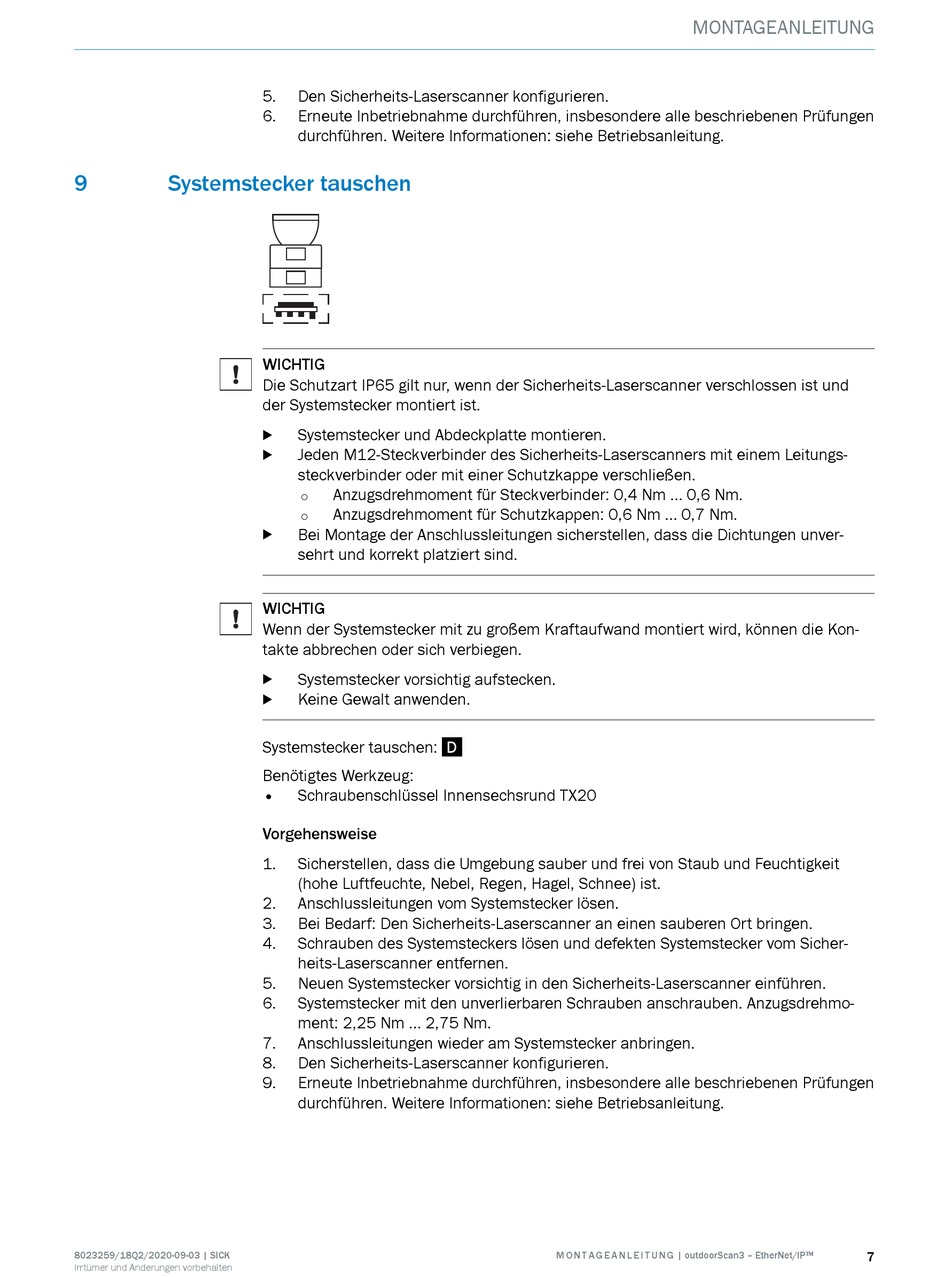

Systemstecker tauschen

8023259/18Q2/2020-09-03 | SICK
Irrtümer und Änderungen vorbehalten
5. Den Sicherheits-Laserscanner konfigurieren.
6. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
WICHTIG
Die Schutzart IP65 gilt nur, wenn der Sicherheits-Laserscanner verschlossen ist und
der Systemstecker montiert ist.
Systemstecker und Abdeckplatte montieren.
b
Jeden M12-Steckverbinder des Sicherheits-Laserscanners mit einem Leitungs‐
b
steckverbinder oder mit einer Schutzkappe verschließen.
Anzugsdrehmoment für Steckverbinder: 0,4 Nm ... 0,6 Nm.
°
Anzugsdrehmoment für Schutzkappen: 0,6 Nm ... 0,7 Nm.
°
Bei Montage der Anschlussleitungen sicherstellen, dass die Dichtungen unver‐
b
sehrt und korrekt platziert sind.
WICHTIG
Wenn der Systemstecker mit zu großem Kraftaufwand montiert wird, können die Kon‐
takte abbrechen oder sich verbiegen.
Systemstecker vorsichtig aufstecken.
b
Keine Gewalt anwenden.
b
Systemstecker tauschen:
Benötigtes Werkzeug:
• Schraubenschlüssel Innensechsrund TX20
Vorgehensweise
1. Sicherstellen, dass die Umgebung sauber und frei von Staub und Feuchtigkeit
(hohe Luftfeuchte, Nebel, Regen, Hagel, Schnee) ist.
2. Anschlussleitungen vom Systemstecker lösen.
3. Bei Bedarf: Den Sicherheits-Laserscanner an einen sauberen Ort bringen.
4. Schrauben des Systemsteckers lösen und defekten Systemstecker vom Sicher‐
heits-Laserscanner entfernen.
5. Neuen Systemstecker vorsichtig in den Sicherheits-Laserscanner einführen.
6. Systemstecker mit den unverlierbaren Schrauben anschrauben. Anzugsdrehmo‐
ment: 2,25 Nm ... 2,75 Nm.
7. Anschlussleitungen wieder am Systemstecker anbringen.
8. Den Sicherheits-Laserscanner konfigurieren.
9. Erneute Inbetriebnahme durchführen, insbesondere alle beschriebenen Prüfungen
durchführen. Weitere Informationen: siehe Betriebsanleitung.
