Axioscope 5/7/Vario
2.5.8 Reflektorrevolver mit 4 oder 6
kodierten Positionen
Diese Reflektorrevolver sind mit vier bzw. sechs
kodierten Push-and-Click
positionen ausgestattet.
Die Einstellung der Reflektorposition erfolgt durch
Drehen am Rändelrad. Die Markierung zeigt an,
welche Reflektorposition sich im Strahlengang
befindet.
Zur einfachen Identifizierung der eingesetzten
Reflektormodule können auf den mitgelieferten
Klebeschildern die zugehörigen Daten für jede
Position eingetragen werden. Die Schilder können
dann auf die vorgesehenen Felder geklebt
werden.
2.5.9 Reflektorschieber mit 2 kodierten
Positionen
Der Reflektorschieber
Positionen verfügt
bestückbare Reflektorpositionen für P&C-Module,
die in den Strahlengang eingeschoben werden
können.
05/2019
GERÄTEBESCHREIBUNG
Bedien- und Funktionselemente der Mikroskopkomponenten
(P&C) Reflektor-
mit zwei kodierten
über zwei individuell
430035-7344-000

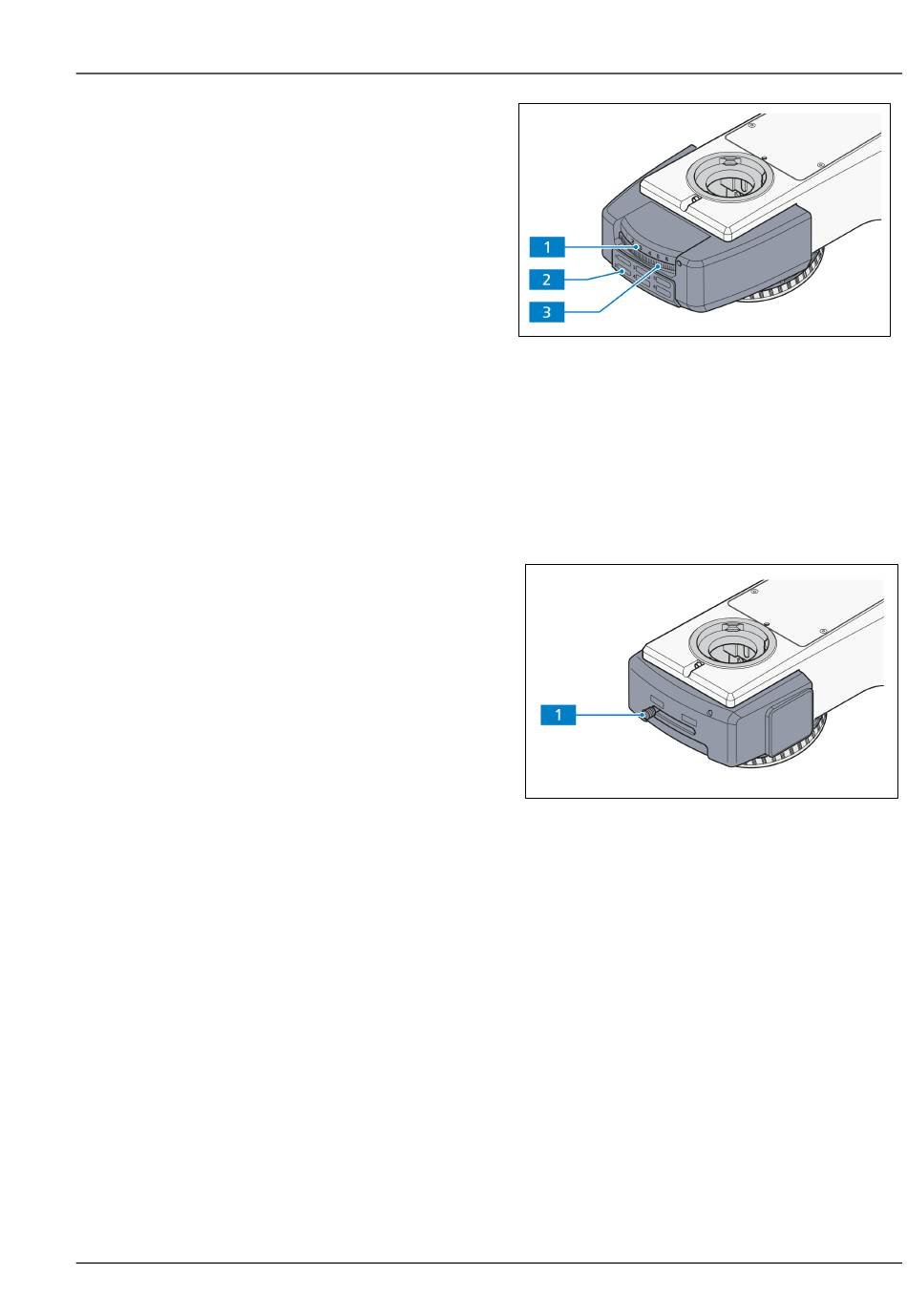

1 Nummernanzeige für eingestellte Reflektorposition
2
Felder für Klebeschilder mit den Positionsdaten
3 Rändelrad mit Markierung für Positionsanzeige
Abb. 2-16 Reflektorrevolver 6x kodiert
1 Schieber
Abb. 2-17 Reflektorschieber 2x kodiert
ZEISS
41
