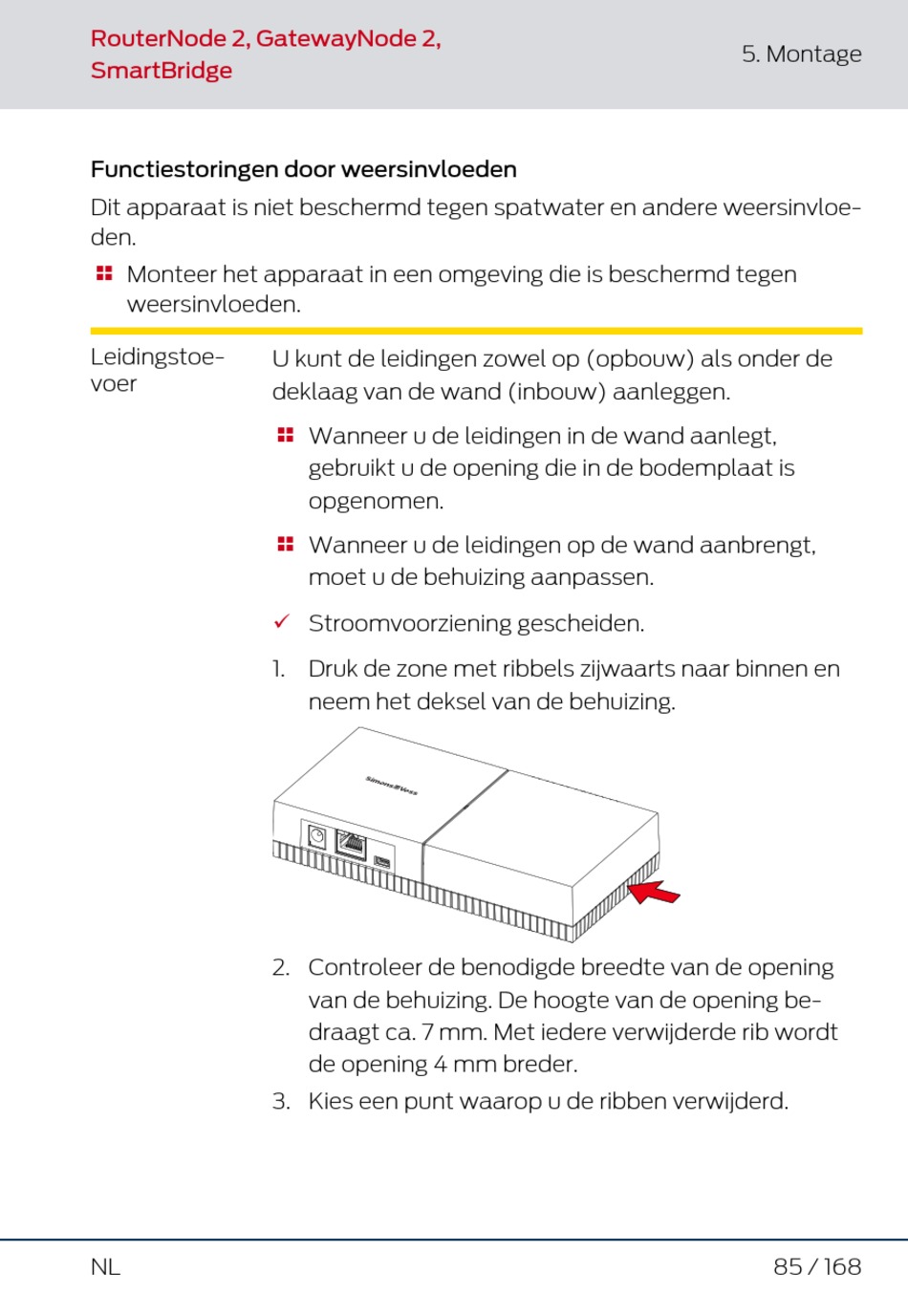

RouterNode 2, GatewayNode 2,
SmartBridge
Functiestoringen door weersinvloeden
Dit apparaat is niet beschermd tegen spatwater en andere weersinvloe-
den.
Monteer het apparaat in een omgeving die is beschermd tegen

weersinvloeden.
Leidingstoe-
voer
NL
U kunt de leidingen zowel op (opbouw) als onder de
deklaag van de wand (inbouw) aanleggen.
Wanneer u de leidingen in de wand aanlegt,

gebruikt u de opening die in de bodemplaat is
opgenomen.
Wanneer u de leidingen op de wand aanbrengt,

moet u de behuizing aanpassen.
Stroomvoorziening gescheiden.
ü
1. Druk de zone met ribbels zijwaarts naar binnen en
neem het deksel van de behuizing.
2. Controleer de benodigde breedte van de opening
van de behuizing. De hoogte van de opening be-
draagt ca. 7 mm. Met iedere verwijderde rib wordt
de opening 4 mm breder.
3. Kies een punt waarop u de ribben verwijderd.
5. Montage
