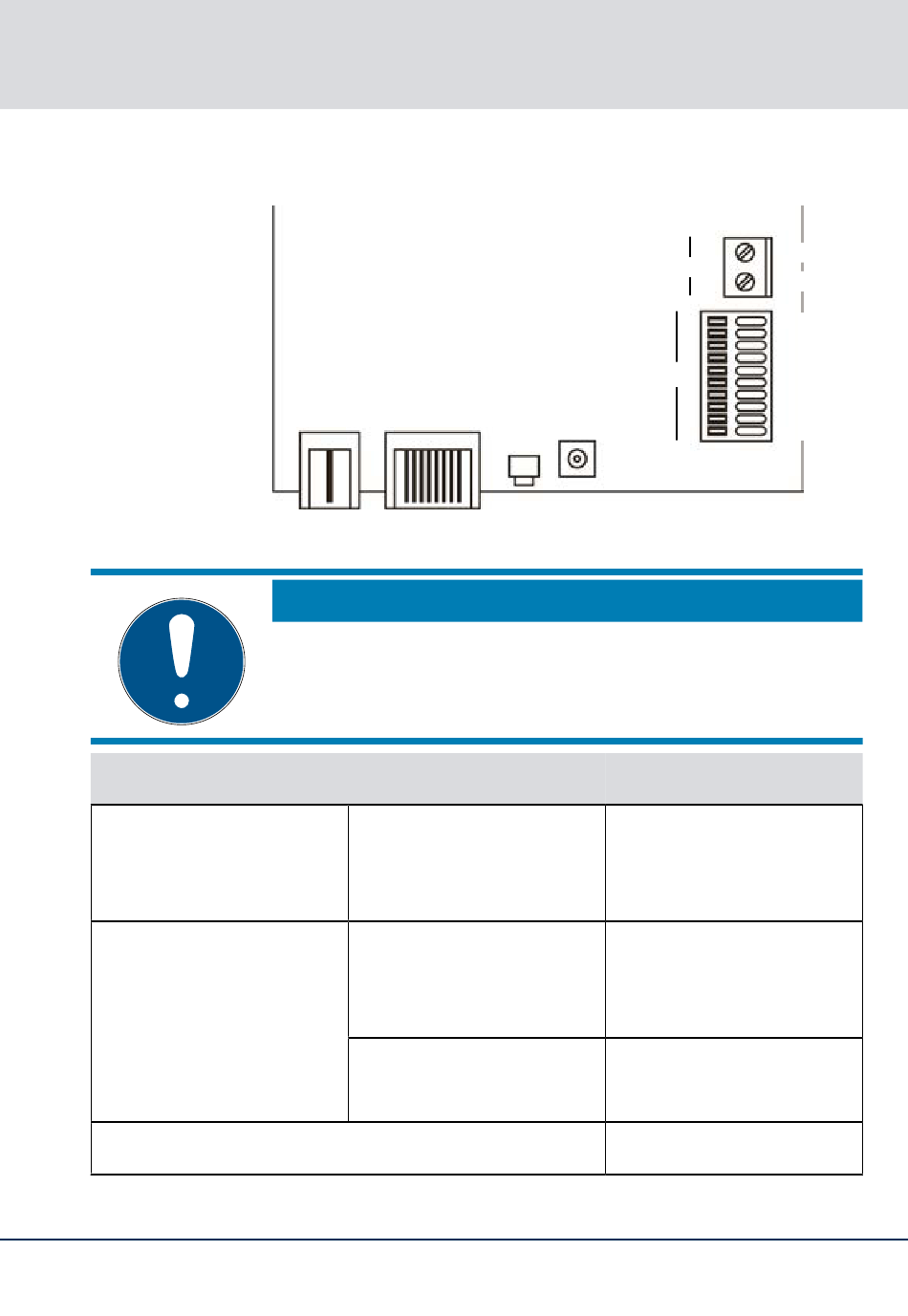

4 Aansluitingen

Aansluiting
DC In
IO-V
out
RJ45
NL
DC In RJ45
OPMERKING
IO-connector alleen voor RouterNode 2
U kunt de aansluitingen van de IO-connector alleen
gebruiken op de RouterNode 2.
Ronde stekker
Klemmenblok: GND
Klemmenblok: +3,3 V
4. Aansluitingen
IO-Vout
IO
ANT
Betekenis
Stroomvoorziening
met een ronde stek-
kerverbinding
Hulpspanningsuit-
gang – Aardingsaan-
sluiting
Hulpspanningsuit-
gang – Pluspool
Netwerkverbinding
GND
+ 3.3 V
Analog Input
Unused
DI 3
DI 2
DI 1
O 3
O 2
O 1.NC
O 1.NO
O 1.COM
