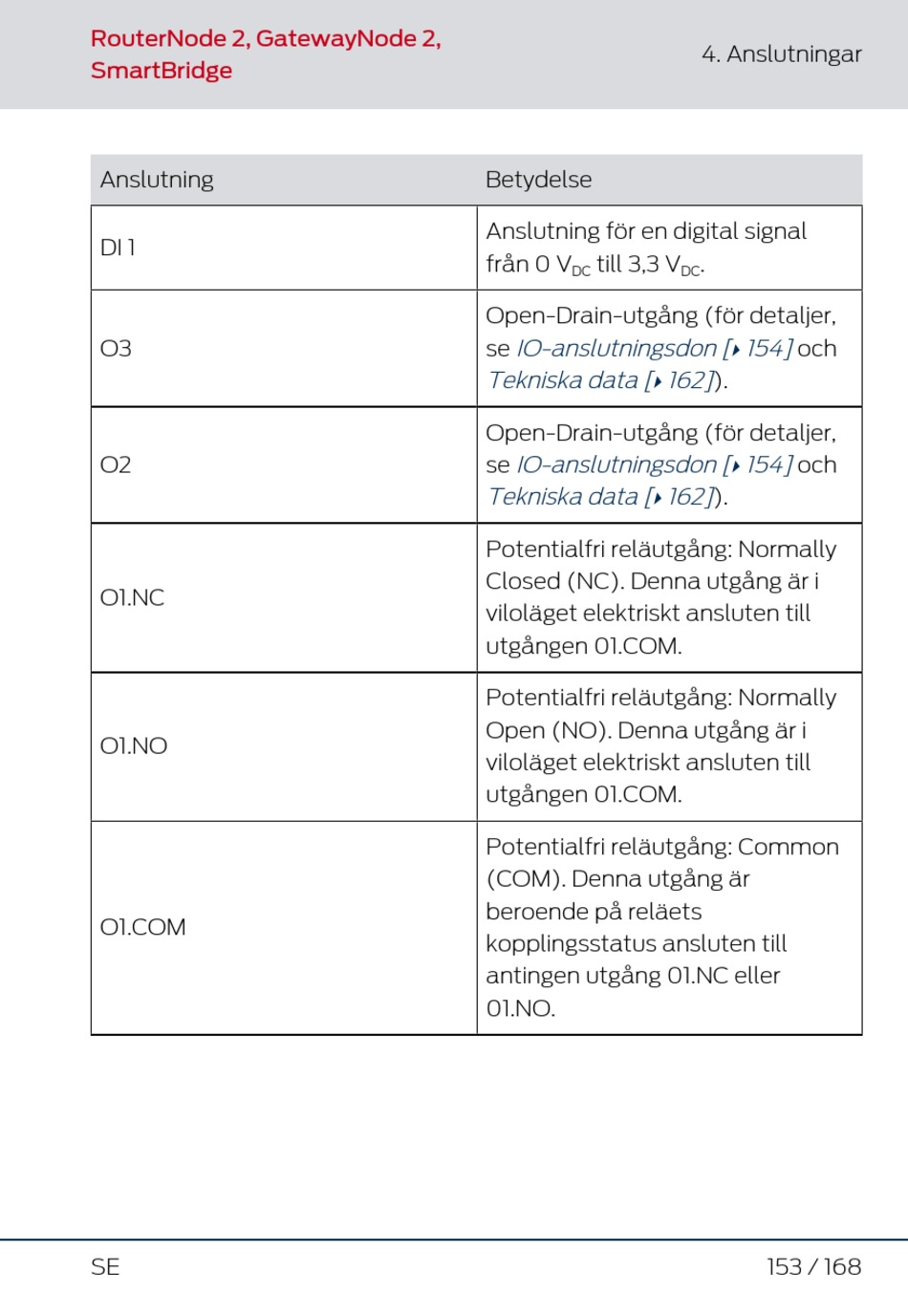

RouterNode 2, GatewayNode 2,
SmartBridge
Anslutning
DI 1
O3
O2
O1.NC
O1.NO
O1.COM
SE
Betydelse
Anslutning för en digital signal
från 0 V till 3,3 V
DC
Open-Drain-utgång (för detaljer,
IO-anslutningsdon [
se
Tekniska data [
}
Open-Drain-utgång (för detaljer,
IO-anslutningsdon [
se
Tekniska data [
}
Potentialfri reläutgång: Normally
Closed (NC). Denna utgång är i
viloläget elektriskt ansluten till
utgången 01.COM.
Potentialfri reläutgång: Normally
Open (NO). Denna utgång är i
viloläget elektriskt ansluten till
utgången 01.COM.
Potentialfri reläutgång: Common
(COM). Denna utgång är
beroende på reläets
kopplingsstatus ansluten till
antingen utgång 01.NC eller
01.NO.
4. Anslutningar
.
DC
154]
och
}
162] ).
154]
och
}
162] ).
