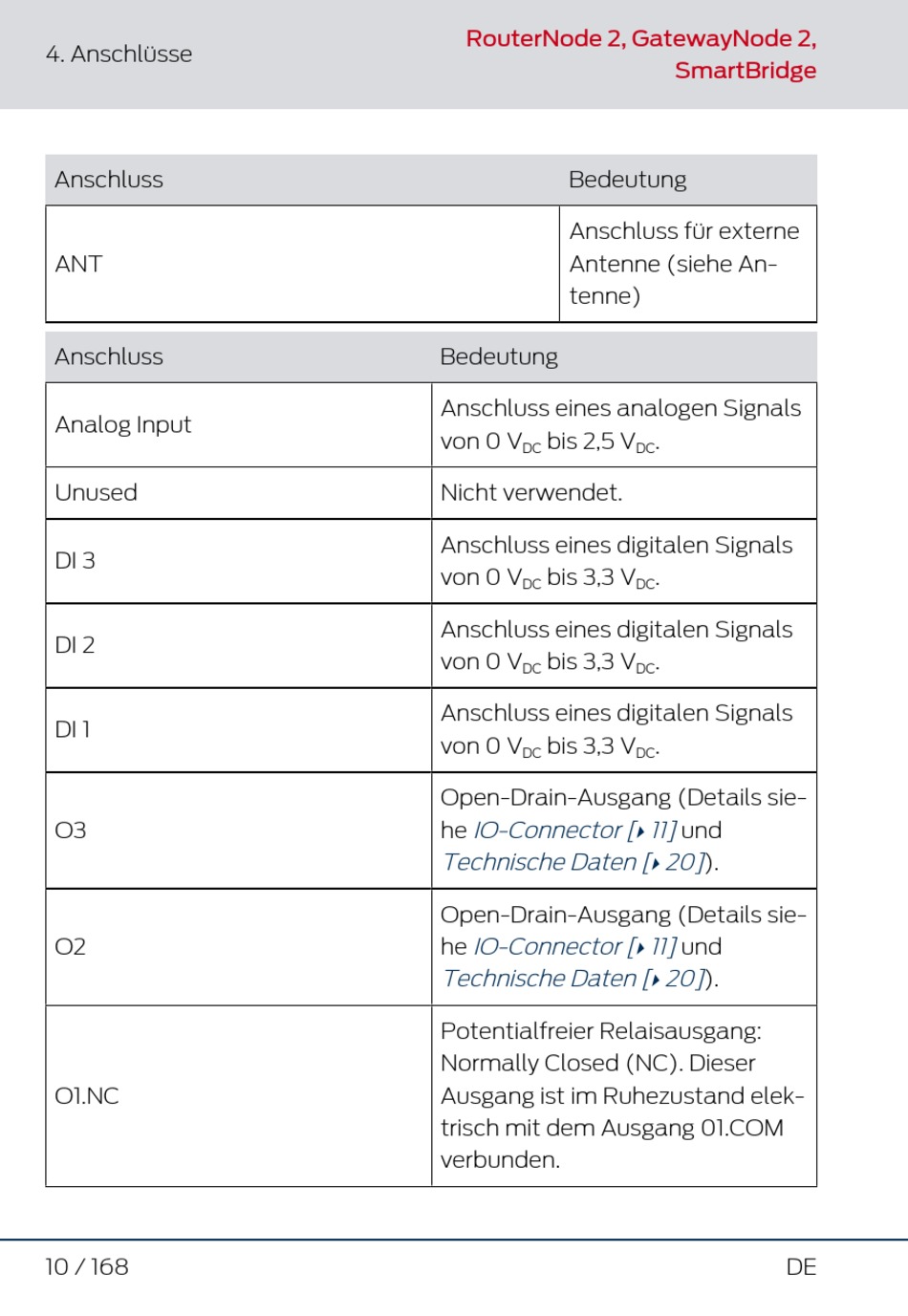

4. Anschlüsse
Anschluss
ANT
Anschluss
Analog Input
Unused
DI 3
DI 2
DI 1
O3
O2
O1.NC
10 / 168
RouterNode 2, GatewayNode 2,
Bedeutung
Anschluss für externe
Antenne (siehe An-
tenne)
Bedeutung
Anschluss eines analogen Signals
von 0 V bis 2,5 V
DC
Nicht verwendet.
Anschluss eines digitalen Signals
von 0 V bis 3,3 V
DC
Anschluss eines digitalen Signals
von 0 V bis 3,3 V
DC
Anschluss eines digitalen Signals
von 0 V bis 3,3 V
DC
Open-Drain-Ausgang (Details sie-
IO-Connector [
he
Technische Daten [
Open-Drain-Ausgang (Details sie-
IO-Connector [
he
Technische Daten [
Potentialfreier Relaisausgang:
Normally Closed (NC). Dieser
Ausgang ist im Ruhezustand elek-
trisch mit dem Ausgang 01.COM
verbunden.
SmartBridge
.
DC
.
DC
.
DC
.
DC
11]
und
}
20]
).
}
11]
und
}
20]
).
}
