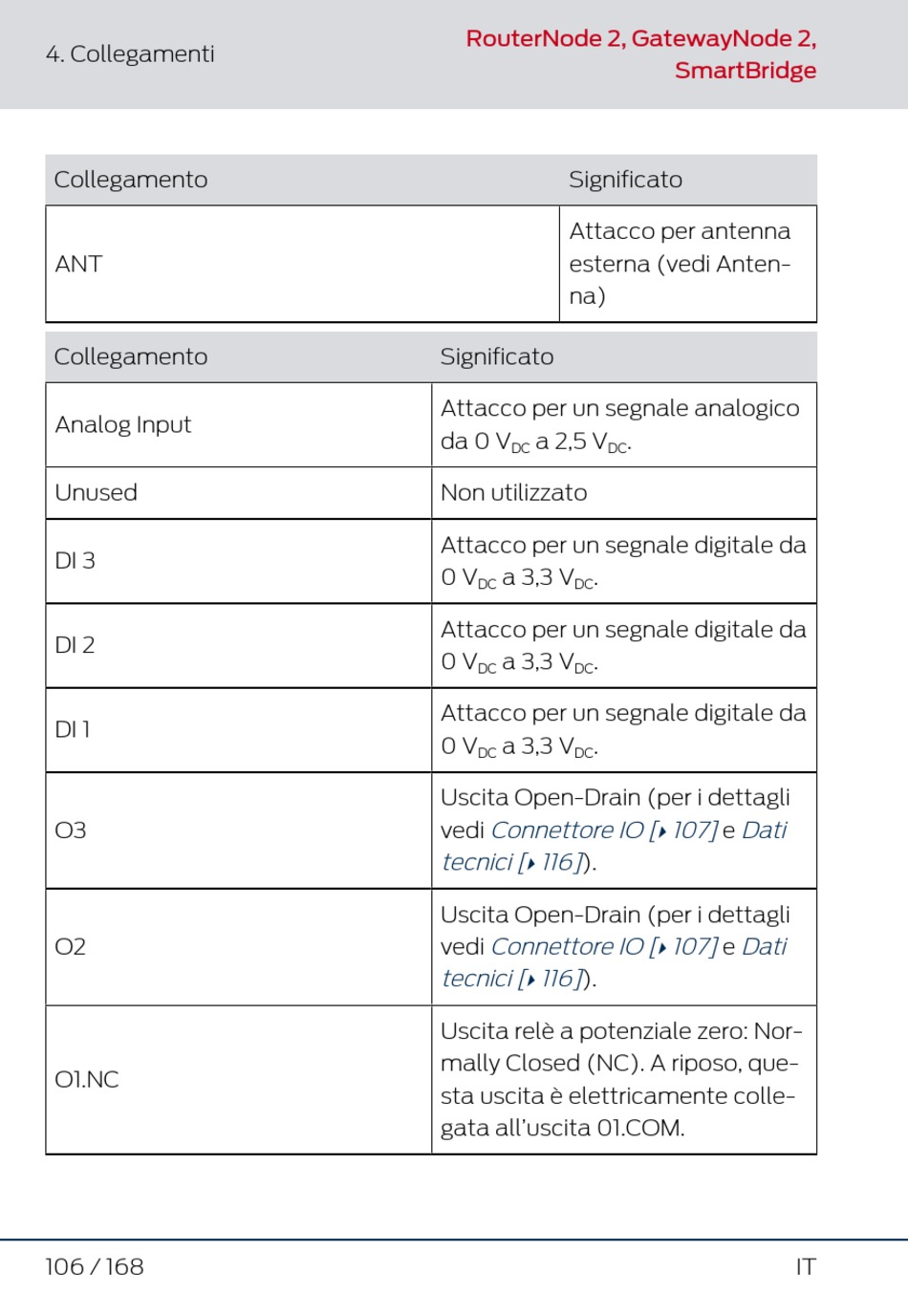

4. Collegamenti
Collegamento
ANT
Collegamento
Analog Input
Unused
DI 3
DI 2
DI 1
O3
O2
O1.NC
106 / 168
RouterNode 2, GatewayNode 2,
Significato
Attacco per antenna
esterna (vedi Anten-
na)
Significato
Attacco per un segnale analogico
da 0 V a 2,5 V
DC DC
Non utilizzato
Attacco per un segnale digitale da
0 V a 3,3 V .
DC DC
Attacco per un segnale digitale da
0 V a 3,3 V .
DC DC
Attacco per un segnale digitale da
0 V a 3,3 V .
DC DC
Uscita Open-Drain (per i dettagli
Connettore IO [
vedi
tecnici [ 116]
).
}
Uscita Open-Drain (per i dettagli
Connettore IO [
vedi
tecnici [ 116]
).
}
Uscita relè a potenziale zero: Nor-
mally Closed (NC). A riposo, que-
sta uscita è elettricamente colle-
gata all'uscita 01.COM.
SmartBridge
.
107] Dati
e
}
107] Dati
e
}
