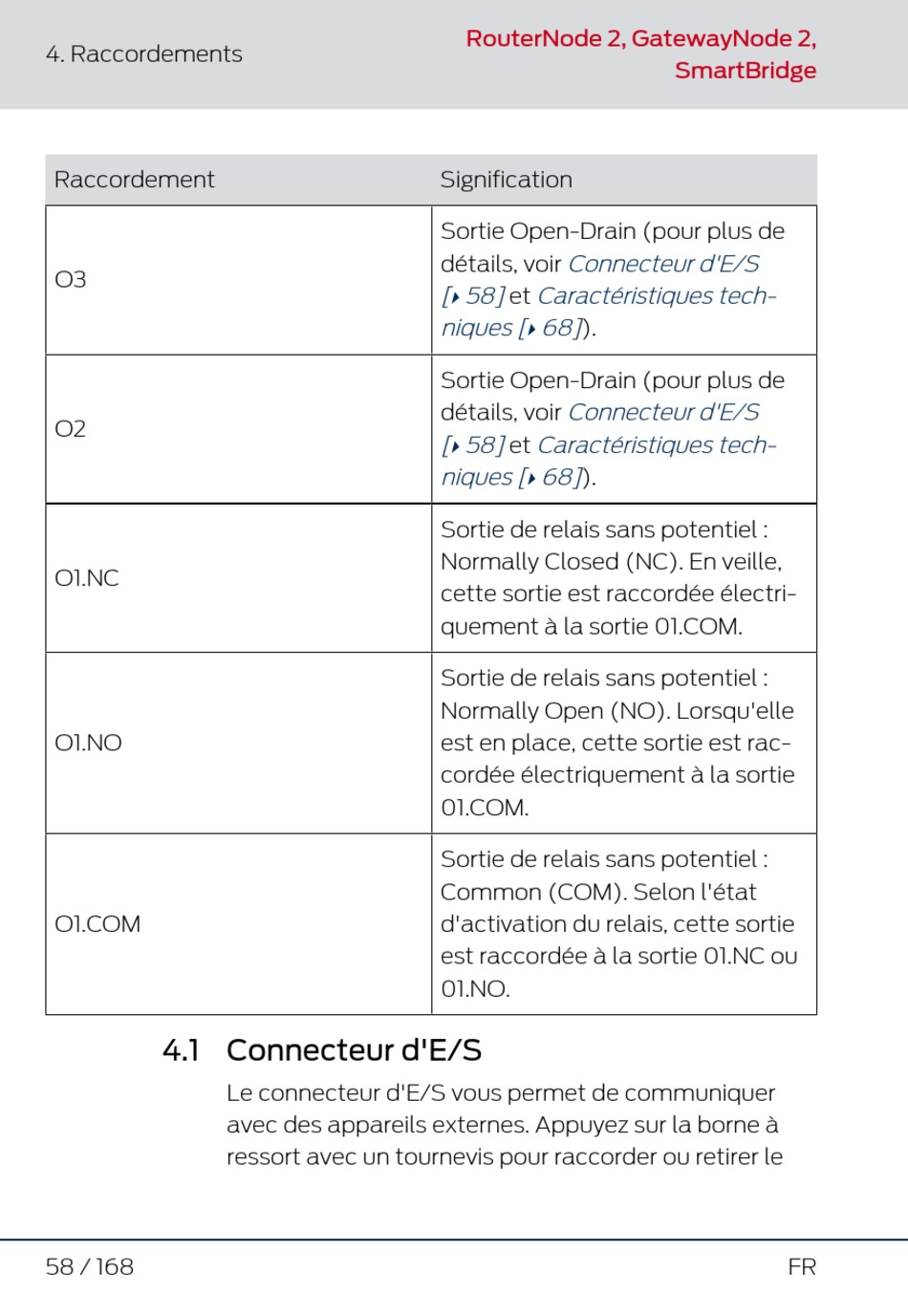

4. Raccordements
Raccordement
O3
O2
O1.NC
O1.NO
O1.COM

4.1 Connecteur d'E/S

58 / 168
Le connecteur d'E/S vous permet de communiquer
avec des appareils externes. Appuyez sur la borne à
ressort avec un tournevis pour raccorder ou retirer le
RouterNode 2, GatewayNode 2,
Signification
Sortie Open-Drain (pour plus de
détails, voir Connecteur d'E/S
[ 58] Caractéristiques tech-
et
}
niques [ 68]
).
}
Sortie Open-Drain (pour plus de
Connecteur d'E/S
détails, voir
[ 58] Caractéristiques tech-
et
}
niques [ 68]
).
}
Sortie de relais sans potentiel :
Normally Closed (NC). En veille,
cette sortie est raccordée électri-
quement à la sortie 01.COM.
Sortie de relais sans potentiel :
Normally Open (NO). Lorsqu'elle
est en place, cette sortie est rac-
cordée électriquement à la sortie
01.COM.
Sortie de relais sans potentiel :
Common (COM). Selon l'état
d'activation du relais, cette sortie
est raccordée à la sortie 01.NC ou
01.NO.
SmartBridge
FR
