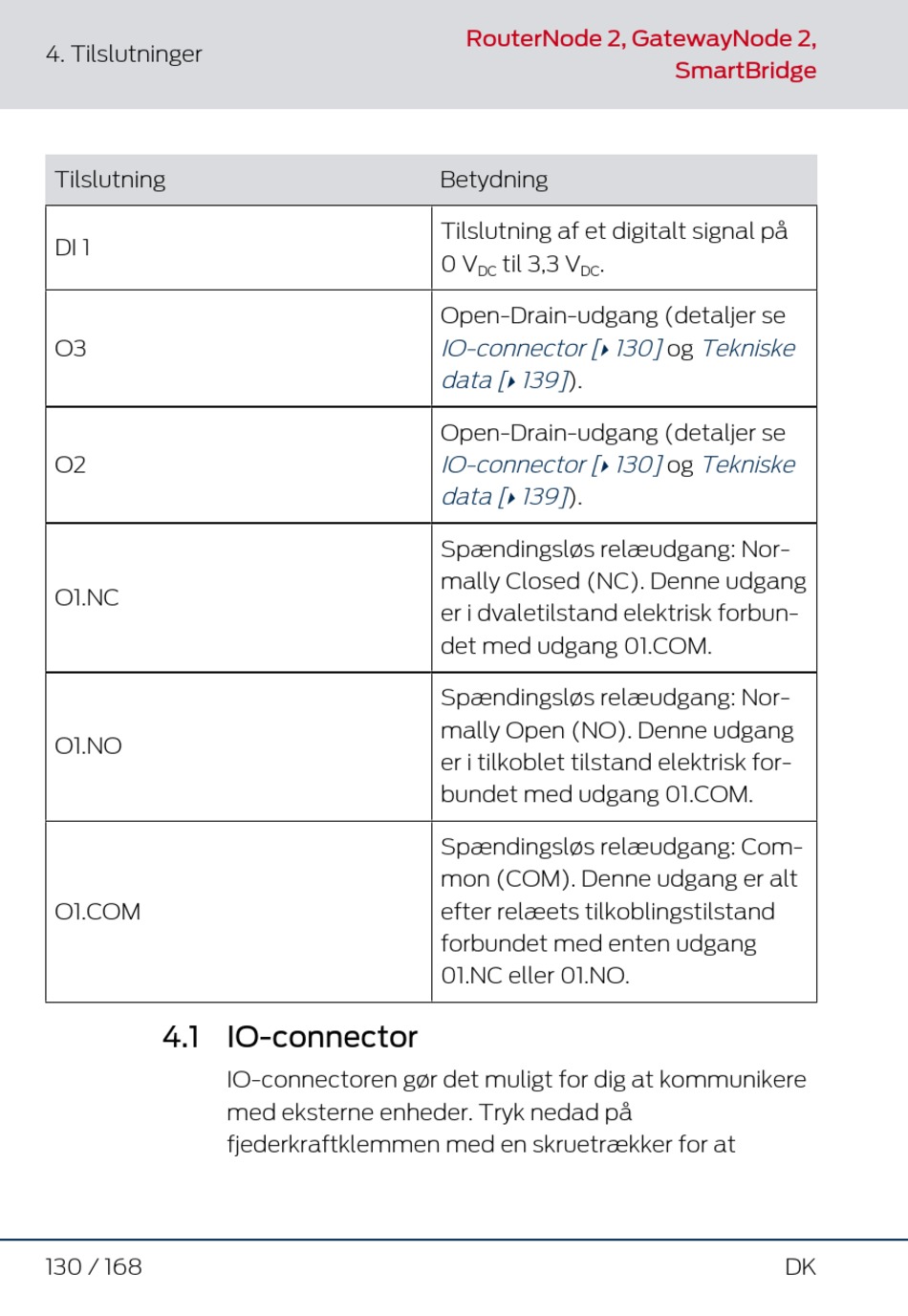

4. Tilslutninger
Tilslutning
DI 1
O3
O2
O1.NC
O1.NO
O1.COM

4.1 IO-connector

130 / 168
IO-connectoren gør det muligt for dig at kommunikere
med eksterne enheder. Tryk nedad på
fjederkraftklemmen med en skruetrækker for at
RouterNode 2, GatewayNode 2,
Betydning
Tilslutning af et digitalt signal på
0 V til 3,3 V .
DC DC
Open-Drain-udgang (detaljer se
IO-connector [ 130]
}
data [ 139] ).
}
Open-Drain-udgang (detaljer se
IO-connector [ 130]
}
data [ 139] ).
}
Spændingsløs relæudgang: Nor-
mally Closed (NC). Denne udgang
er i dvaletilstand elektrisk forbun-
det med udgang 01.COM.
Spændingsløs relæudgang: Nor-
mally Open (NO). Denne udgang
er i tilkoblet tilstand elektrisk for-
bundet med udgang 01.COM.
Spændingsløs relæudgang: Com-
mon (COM). Denne udgang er alt
efter relæets tilkoblingstilstand
forbundet med enten udgang
01.NC eller 01.NO.
SmartBridge
Tekniske
og
Tekniske
og
DK
