SimonsVoss RouterNode 2 Kurzanleitung Seite 61

RouterNode 2, GatewayNode 2,
SmartBridge
FR

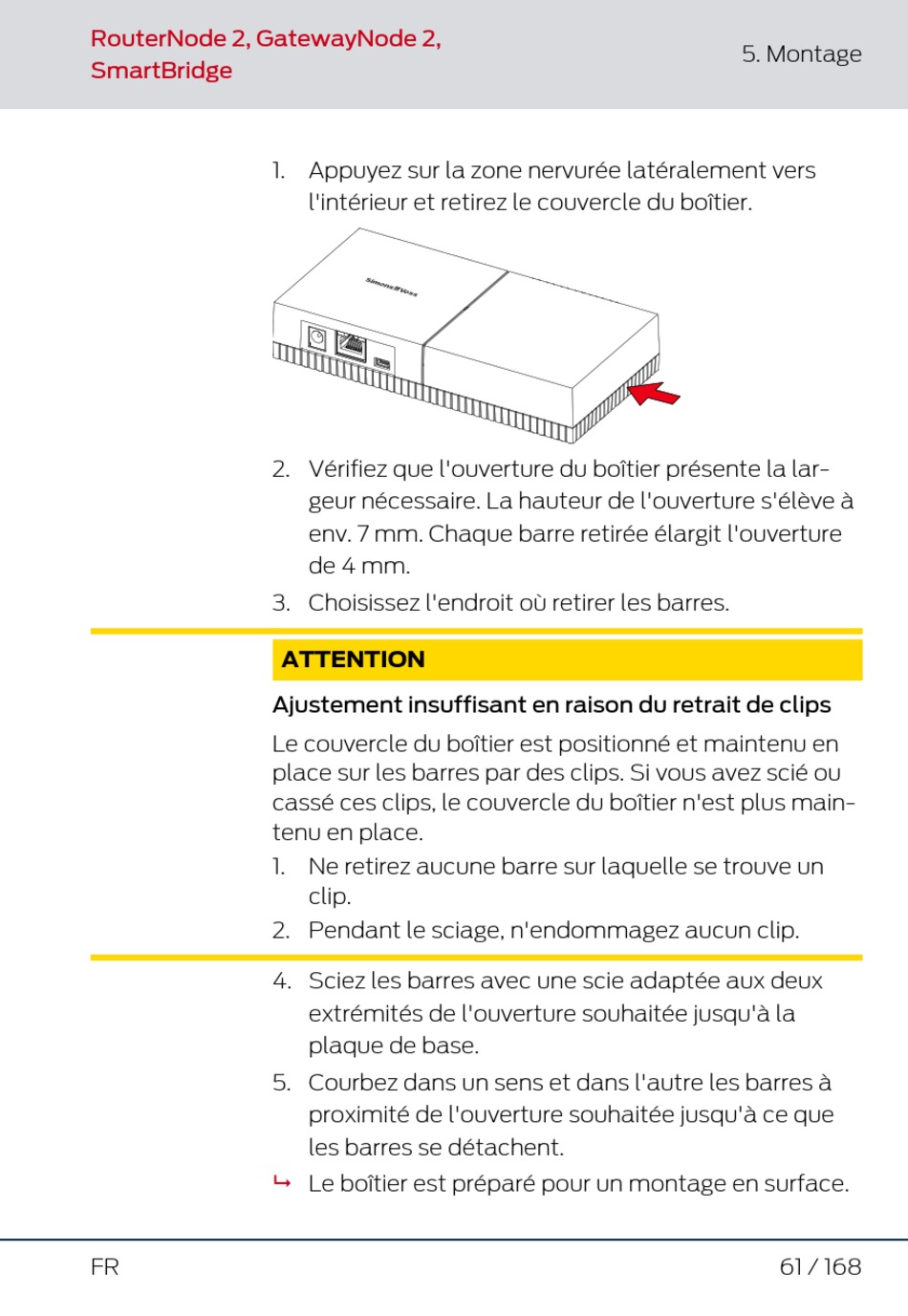

1. Appuyez sur la zone nervurée latéralement vers
l'intérieur et retirez le couvercle du boîtier.
2. Vérifiez que l'ouverture du boîtier présente la lar-
geur nécessaire. La hauteur de l'ouverture s'élève à
env. 7 mm. Chaque barre retirée élargit l'ouverture
de 4 mm.
3. Choisissez l'endroit où retirer les barres.
ATTENTION
Ajustement insuffisant en raison du retrait de clips
Le couvercle du boîtier est positionné et maintenu en
place sur les barres par des clips. Si vous avez scié ou
cassé ces clips, le couvercle du boîtier n'est plus main-
tenu en place.
1. Ne retirez aucune barre sur laquelle se trouve un
clip.
2. Pendant le sciage, n'endommagez aucun clip.
4. Sciez les barres avec une scie adaptée aux deux
extrémités de l'ouverture souhaitée jusqu'à la
plaque de base.
5. Courbez dans un sens et dans l'autre les barres à
proximité de l'ouverture souhaitée jusqu'à ce que
les barres se détachent.
Le boîtier est préparé pour un montage en surface.
9
5. Montage
61 / 168
