Caméra couleur haute
F
B
CH
résolution
Veuillez lire la présente notice avec attention avant
l'installation de la caméra et conservez-la pour pou-
voir vous y reporter ultérieurement.
1 Possibilités d'utilisation
Cette caméra couleur haute résolution est spéciale-
ment conçue pour une utilisation dans des installa-
tions de vidéo surveillance (CCTV) et peut être
montée au mur ou au plafond. Grâce à son boîtier de
protection métallique solide, elle est protégée contre
les intempéries (classe de protection du boîtier IP 65).
La caméra dispose d'un objectif zoom avec régla-
ge automatique de diaphragme, d'une obturation
électronique automatique (Shutter) et d'un réglage
automatique d'amplification (AGC). Pour obtenir une
qualité optimale des couleurs lors d'un fonctionne-
ment de jour, un filtre suppresseur infrarouge est
installé devant l'objectif. En cas de pénombre, détec-
tée par le capteur (8), la caméra commute sur la resti-
tution noir et blanc, les 30 LEDs infrarouges (7) s'allu-
ment et le filtre infrarouge est remplacé par un filtre
infrarouge de compensation du focus. Via les afficha-
ges sur l'écran, la caméra offre des possibilités de
réglage supplémentaires, p. ex., seuil de déclenche-
ment de commutation, compensation du contre jour,
image en mode miroir.
Les éléments de chauffage intégrés assurent un
fonctionnement fiable même sous des températures
basses.
2 Conseils d'utilisation
La caméra répond à toutes les directives nécessaires
de l'Union Européenne et porte donc le symbole
Protégez la caméra des températures extrêmes
(température d'utilisation admissible - 10 à +40 °C).
1
2
3
®
Copyright
TVCCD-186HCOL
Pour nettoyer le boîtier, n'utilisez jamais de produits
chimiques ou de détergents agressifs.
Nous déclinons toute responsabilité en cas de dom-
mages corporels ou matériels résultants si la caméra
est utilisée dans un but autre que celui pour lequel
elle a été conçue, si elle n'est pas correctement
installée ou n'est pas réparée par une personne
habilitée, de même, la garantie deviendrait caduque.
Lorsque la caméra est définitivement retirée
du service, vous devez la déposer dans une
usine de recyclage de proximité pour contri-
buer à son élimination non polluante.
3 Montage et branchement

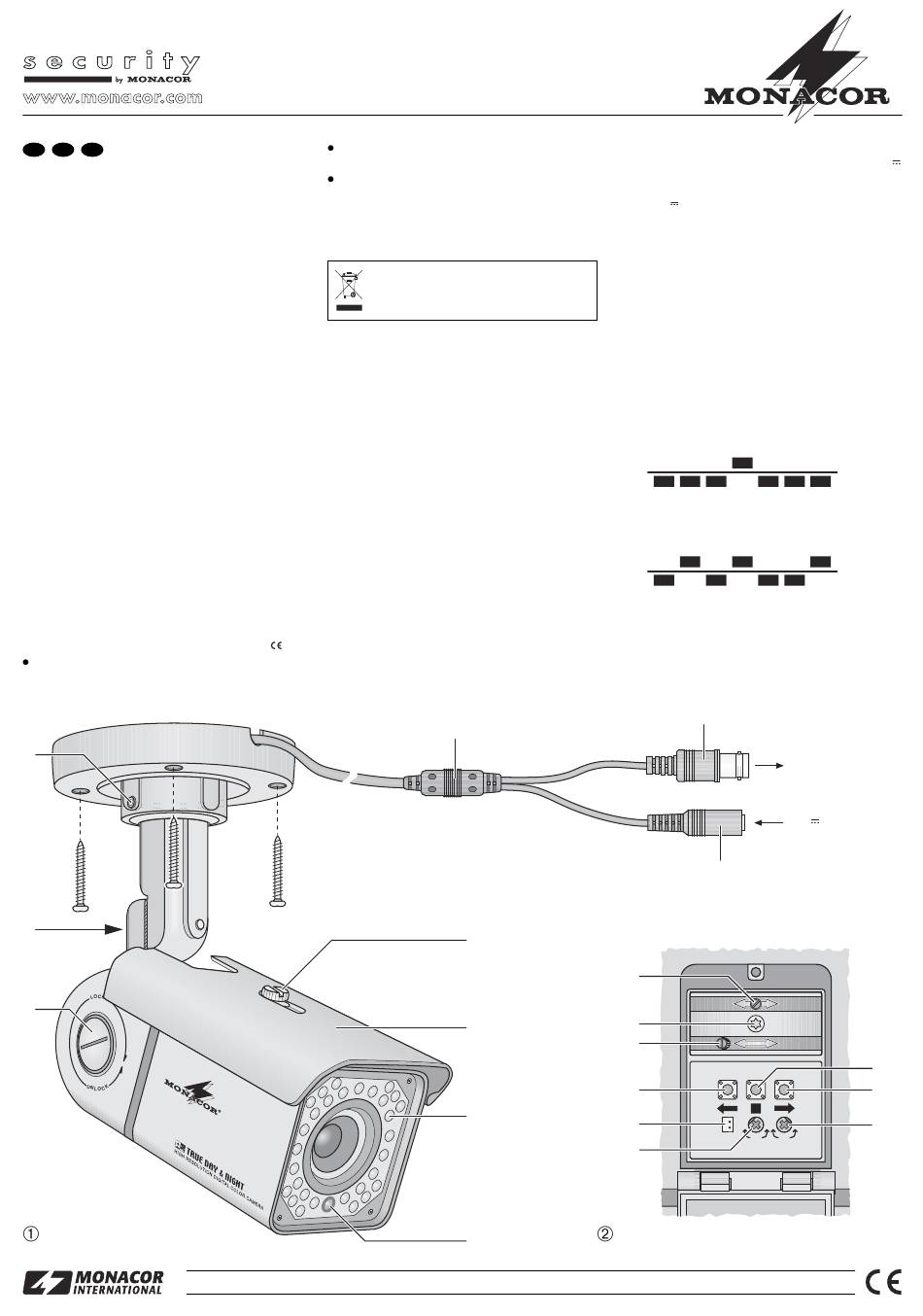

1) Vissez le socle avec les vis livrées au mur ou au
plafond. Vous pouvez utiliser le modèle de perçage
livré pour prépercer les trous de montage. Faites
passer le câble de branchement via une ouverture
dans le mur ou, comme indiqué sur le schéma 1,
via l'encoche latérale sur le socle.
Si la caméra est soumise à l'humidité, p. ex.
dans le cas d'une installation en extérieur, protégez
le passage du câble latéral contre toute pénétration
d'humidité.
Le répartiteur de câble (4) et les connexions (9 et 10)
ne sont pas étanches aux intempéries. Pour une
installation en extérieur, ils doivent être protégés en
conséquence.
2) Reliez la fiche BNC femelle (9) via un câble coaxial
75 Ω à l'entrée vidéo du moniteur. Veillez à ce que
le branchement 75 Ω soit correct sur le moniteur
ou, dans le cas d'un montage en série, sur le der-
nier moniteur. Pour un câble d'une longueur
supérieure à 100 m, il convient d'insérer, entre la
.
caméra et le long câble, un amplificateur vidéo
pour compenser les pertes de signal du câble
causées par la résistance du câble.
©
by MONACOR INTERNATIONAL GmbH & Co. KG, Bremen, Germany. All rights reserved.
Ref. num. 18.1330
4
5
11
12
6
13
14
7
15
16
8
3) La caméra peut fonctionner au choix via une ali-
mentation stabilisée avec tension continue 12 V
ou via un transformateur avec tension alternative
24 V. La consommation est de 950 mA max. pour
12 V
et 500 mA pour 24 V~.
Reliez la source de courant correspondante à la
fiche d'alimentation (10). Une fiche de dimensions
5,5/2,1 mm (Ø extérieur/intérieur) est nécessaire
pour le branchement.
4) Allumez le moniteur et l'alimentation de la caméra.
Après chaque mise en fonction, une mention du
statut s'affiche dans l'image de la caméra pendant
quelques secondes. Elle indique les réglages en
cours de certaines fonctions de la caméra : chacun
des sept rectangles de l'affichage équivaut à une
fonction. Si un rectangle se trouve au-dessus de la
ligne, la fonction correspondante est activée, s'il
est en-dessous, la fonction est désactivée. Les
réglages de base de la caméra, réglés en usine,
sont, en mode tension continue (DC) :
R
P
B
L
F
C
Réglages de base en mode tension alternative (AC):
R
P
B
L
F
C
(Voir chapitre 4.4 pour le détail des réglages)
5) Orientez la caméra vers la zone à surveiller. Pour
ce faire, desserrez les vis de réglage (1 à 3) pour
les axes de déplacement correspondants (la clé
hexagonale nécessaire est livrée) puis revissez
une fois l'opération terminée.
9
VIDEO
12 V
10
EXT
IRIS
LED
VIDEO
GND
VIDEO
MAX MIN
MIN MAX
A-0750.99.01.07.2007
®
AC/
DC
activé
désactivé
AC/
DC
activé
désactivé
/ 24 V~
