Inhaltszusammenfassung für Gaggenau VC 421

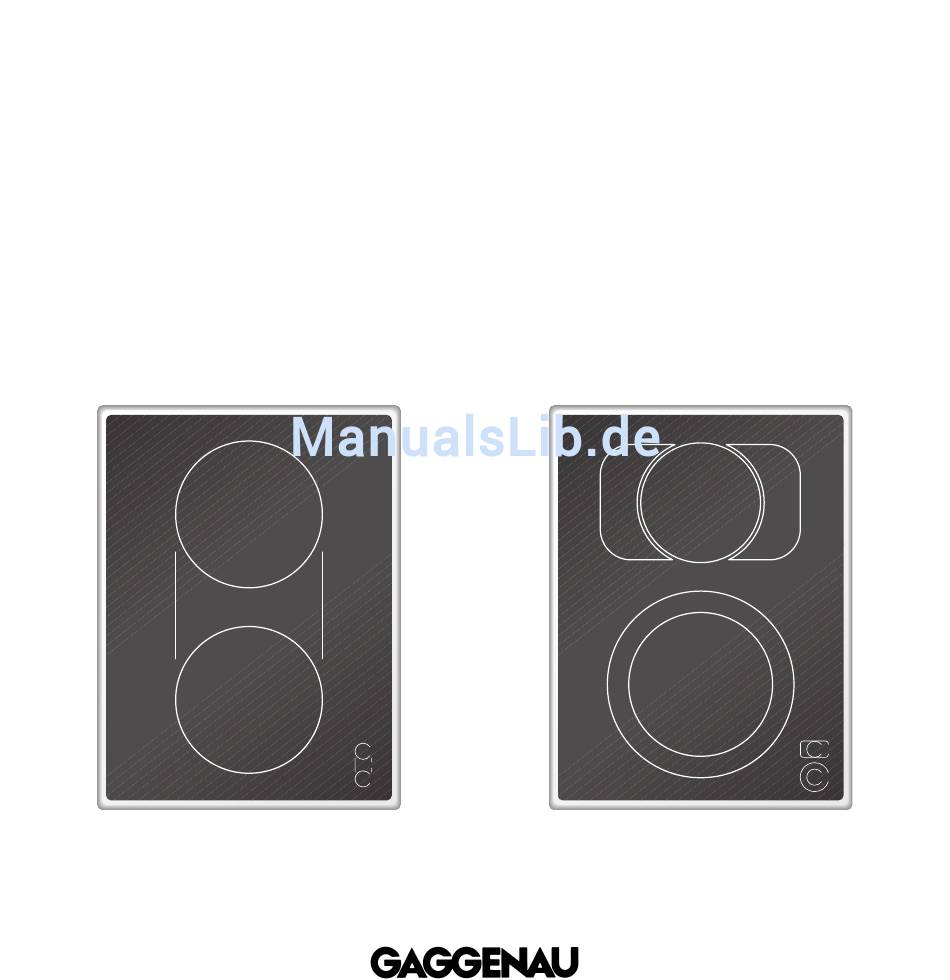

- Seite 1 Bedienungs- und Montageanleitung VC 421 VC 422 Glaskeramik-Elektrokochfeld...
-
Seite 2: Inhaltsverzeichnis
Seite 5-6 Ausstattung VC 421 Seite 5 Ausstattung VC 422 Seite 5 Sonderzubehör Seite 5 Anzeigemöglichkeiten Seite 6 3. Bedienung VC 421 Seite 7-8 Ein- und Ausschalten Seite 7 Betriebsanzeige / Restwärmeanzeige Seite 7 Zuschaltung Seite 8 Urlaubssicherung Seite 8 4. - Seite 3 Herzlichen Glückwunsch zu Ihrem neuen VC 421 Vario-Einbaugerät. Bevor Sie das Gerät in Betrieb nehmen, möchten wir Sie gern anhand der Bedienungsanleitung mit Ihrem neuen Gerät vertraut machen. In der Bedienungsanleitung finden Sie wichtige Hinweise zur Sicherheit und zur Bedienung. Diese dienen Ihrem persönlichen Schutz, sowie dem Werterhalt...
-
Seite 4: Wichtige Hinweise
1. Wichtige Hinweise Zur Sicherheit Beschädigte Geräte dürfen nicht in Betrieb genom- Treten durch unsachgemäße Benutzung Risse, men werden. Brüche oder Sprünge an der Kochfläche auf, so dass unter Spannung stehende Teile mittelbar Das Gerät darf nur von einem autorisierten Fach- oder unmittelbar von durchsickernder Flüssigkeit mann unter Beachtung aller einschlägigen Vor- berührt werden können oder Verletzungsgefahr... -
Seite 5: Vor Der Ersten Inbetriebnahme
Gebrauch gründlich. Dadurch werden Bei Funktionsstörungen überprüfen Sie zunächst eventuelle Neugerüche und Verunreinigungen die Sicherungen im Haushalt. Liegt es nicht an beseitigt (siehe Kapitel „Reinigung und Pflege“). der Stromversorgung, verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau- Kundendienst. -
Seite 6: Ausstattung
4 Bedienknebel für Kochzone vorne 5 Bedienknebel für Kochzone hinten Sonderzubehör Folgendes Sonderzubehör können Sie bestellen: VV 400-000 Verbindungsleiste VZ 400-000 Verbindungsleiste mit Timer VD 400-000 Geräteabdeckung BT 481-000 nur für VC 421: Antihaft-beschichte- ter Bräter aus Aluminiumguss mit Deckel, passend für die Bräterzone... -
Seite 7: Anzeigemöglichkeiten
Anzeigemöglichkeiten Leuchtring Anzeige im Bedeutung Ursache / Abhilfe hinter Kochfeld Bedienknebel Anzeigen Aus Gerät AUS konstantes Leuchten Kochzone EIN Normalbetrieb langsames Blinken Restwärme- Das Gerät ist zu heiß, um gefahrlos der Kochfeldanzeige anzeige berührt zu werden. (lange AUS, kurz AN) schnelles Blinken Urlaubssicherung Es wurde länger als 4 Stunden eines Bedienknebels... -
Seite 8: Bedienung Vc 421
3. Bedienung VC 421 Einschalten Einschalten Drücken Sie den Bedienknebel für die entspre- chende Kochstelle ein und drehen Sie den Bedien- knebel nach rechts oder links auf die gewünschte Kochstufe (1 -12). Der Leuchtring hinter dem Knebel und die jeweilige Betriebsanzeige im Anzeigefeld leuchten, solange die Kochzone eingeschaltet ist. -
Seite 9: Zuschaltung
Zuschaltung zu Bräterzone Zuschaltung Einschalten Die beiden Kochzonen besitzen eine Zuschaltung, um aus den runden Kochzonen und einer Zwischen- zone eine ovale Kochzone zu machen, die sich zur Beheizung von ovalen Brätern eignet. Mit Zuschaltung werden die beiden Kochzonen und die Zwischenzone als eine Kochzone behandelt. -
Seite 10: Bedienung Vc 422
4. Bedienung VC 422 Einschalten Einschalten Drücken Sie den Bedienknebel für die entspre- chende Kochstelle ein und drehen Sie den Bedien- knebel nach rechts oder links auf die gewünschte Kochstufe (1 -12). Der Leuchtring hinter dem Knebel und die jeweilige Betriebsanzeige im Anzeigefeld leuchten, solange die Kochzone eingeschaltet ist. -
Seite 11: Zuschaltung
Zuschaltung Zuschaltung Einschalten Die vordere Kochzone besitzt eine Zuschaltung, um die kleine runde Kochzone zu einer großen runden Kochzone zu erweitern. Die hintere Kochzone besitzt eine Zuschaltung, um die runde Kochzone zu einer ovalen Kochzone zu erweitern, die sich zur Beheizung von ovalen Brätern eignet. -
Seite 12: Energiespartipps
5. Energiespartipps Schließen Sie Töpfe und Pfannen stets mit dem passenden Deckel. Die Kochdauer wird erheblich verkürzt, der Stromverbrauch reduziert. Achten Sie bei der Topfauswahl auf die geeignete Größe. Der Topfboden sollte dem Durchmesser der Kochzone entsprechen. Beachten Sie beim Kauf von Töpfen, dass der Hersteller häufig den oberen Topfdurchmesser angibt, der in der Regel etwas größer ist als der Durchmesser des Topfbodens. -
Seite 13: Einstelltabelle
6. Einstelltabelle Einstelltabelle Einstell- Garverfahren Beispiele bereich Ankochen Wasser Anbraten Fleisch Erhitzen Fett, Flüssigkeiten Aufkochen Suppen, Soßen Blanchieren Gemüse 11 - 9 Braten Fleisch, Fisch, Kartoffeln 8 - 7 Bräunen Mehl, Zwiebeln Rösten Mandeln, Semmelbrösel Backen Mehlspeisen, Eierspeisen Fortkochen im geöffneten Gefäß Flüssigkeiten 7 - 6 Auslassen... -
Seite 14: Reinigung Und Pflege
Verwenden Sie zur Reinigung ein weiches, feuchtes Das Tuch darf nicht zu nass sein, sonst kann Wasser hinter den Bedienknebel eindringen. Tuch oder Küchenpapier und den Gaggenau- Kochfeldreiniger oder ein anderes, für Glaskeramik geeignetes Reinigungs- und Pflegemittel. Wischen Sie mit einem trockenen, weichen Tuch nach. -
Seite 15: Wartung
Wenn die Stromversorgung in Ordnung ist, das Gerät aber trotzdem nicht funktioniert, dann verständigen Sie bitte Ihren Fachhändler oder den zuständigen Gaggenau-Kundendienst. Geben Sie den Gerätetyp an. Seriennummer und Gerätetyp finden Sie auf dem Beiblatt, das dieser Bedienungs- und Montageanleitung beiliegt. -
Seite 16: Montageanleitung
Wichtige Hinweise zum Einbau Dieses Gerät kann mit sämtlichen Geräten der Der seitliche Abstand von der Gerätekante zu Vario 400 Serie von Gaggenau kombiniert werden. Wand oder Möbelteilen muss mindestens 40 mm betragen. Das Gerät darf ohne zusätzliche Maßnahmen in Küchenkombinationen aus Holz oder ähnlichem... -
Seite 17: Vorbereiten Des Einbaumöbels
• Den Ausschnitt für ein oder mehrere Vario-Geräte in der Arbeitsplatte gemäß der Einbauskizze herstellen. Die Einbauskizze enthält den Platz- VC 421 bedarf für die Verbindungsleiste zwischen den Geräten. Die Geräte können auch in Einzelaus- schnitte eingebaut werden, wobei ein seitlicher Mindestabstand von 50 mm zwischen den Geräten... -
Seite 18: Einbau Des Schaltpults
Einbau des Schaltpults Hinweis: Dieses Gerät darf nur mit dem Schaltpult gleicher Typenbezeichnung zusammen eingebaut werden. Vor dem Anschluss des Gerätes die Stromzufuhr an der Haushaltssicherung abschalten! • Vor der Montage die Styropor Verpackungs- elemente an den Bedienknebeln entfernen und die Schutzfolie hinter den Leuchtringen abziehen. -
Seite 19: Einbau Des Kochfelds
• Verbindungskabel von Gerät und Schaltpult fest einstecken (Stecker müssen einrasten). • Muldenspanner zur Seite drehen. Das Kochfeld mit dem Gaggenau Schriftzug vorne waagrecht in den Ausschnitt einsetzen und ausrichten. Hinweis: Die Kochfläche darf nicht mit Silikon auf die Arbeitsplatte geklebt werden. - Seite 20 GAGGENAU HAUSGERÄTE GMBH CARL-WERY-STR. 34 · D - 81739 MÜNCHEN Y (0 89) 45 90 - 03 FAX (0 89) 45 90 - 23 47 www.gaggenau.com...
