Techart Diffusor; Montage Techart Diffusor - Techart Aero-Kit I Montageanleitung

5

TECHART Diffusor

5.1

Montage TECHART Diffusor

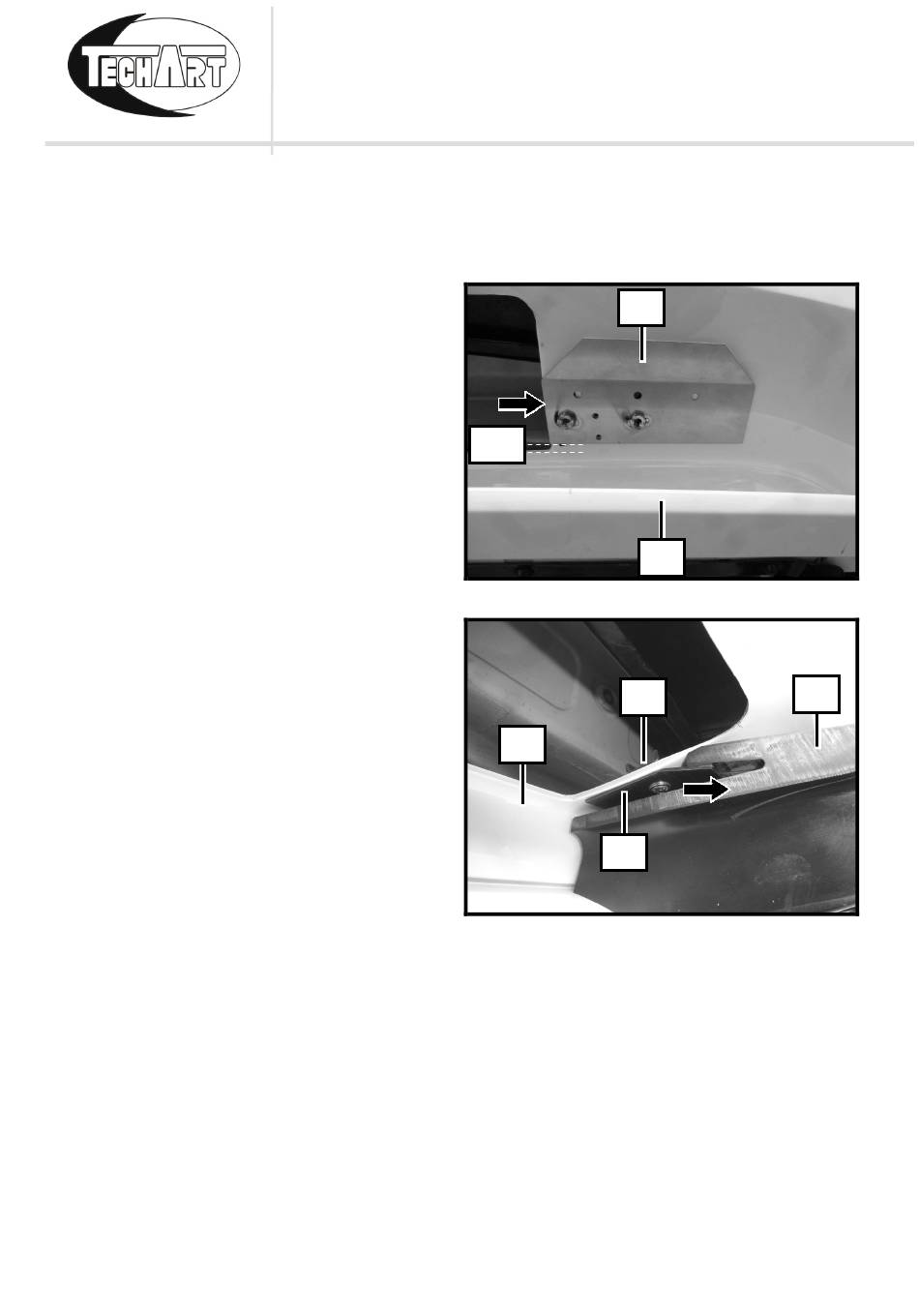

1 TECHART Halter, Heckdiffusor
058.100.502.200 (10) bündig an
der Aussparung der Heckschürze
anlegen. Abstand zur hinteren
Kante (C1) 12mm.
2 3 Löcher je Halter anzeichnen.
3 Die angezeichneten Löcher mit
Ø 8mm bohren.
4 TECHART Halter, Heckdiffusor
(10) mit den Schrauben M5x10 an
die Heckschürze (11) schrauben
(ganz nach hinten ziehen und
leicht fest ziehen, so dass sich der
Halter noch verschieben lässt).
Dazu den TECHART Halter Blech,
Heckdiffusor 058.100.502.201 (12)
durch das Loch in der
Heckschürze (11) auflegen.
TECHART Version 03 vom 20. November 2015
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ15
C1
11
10
11
12
10
Seite 20 von 30
Abb. 23
14
Abb. 24
