Techart Aero-Kit I Montageanleitung Seite 26

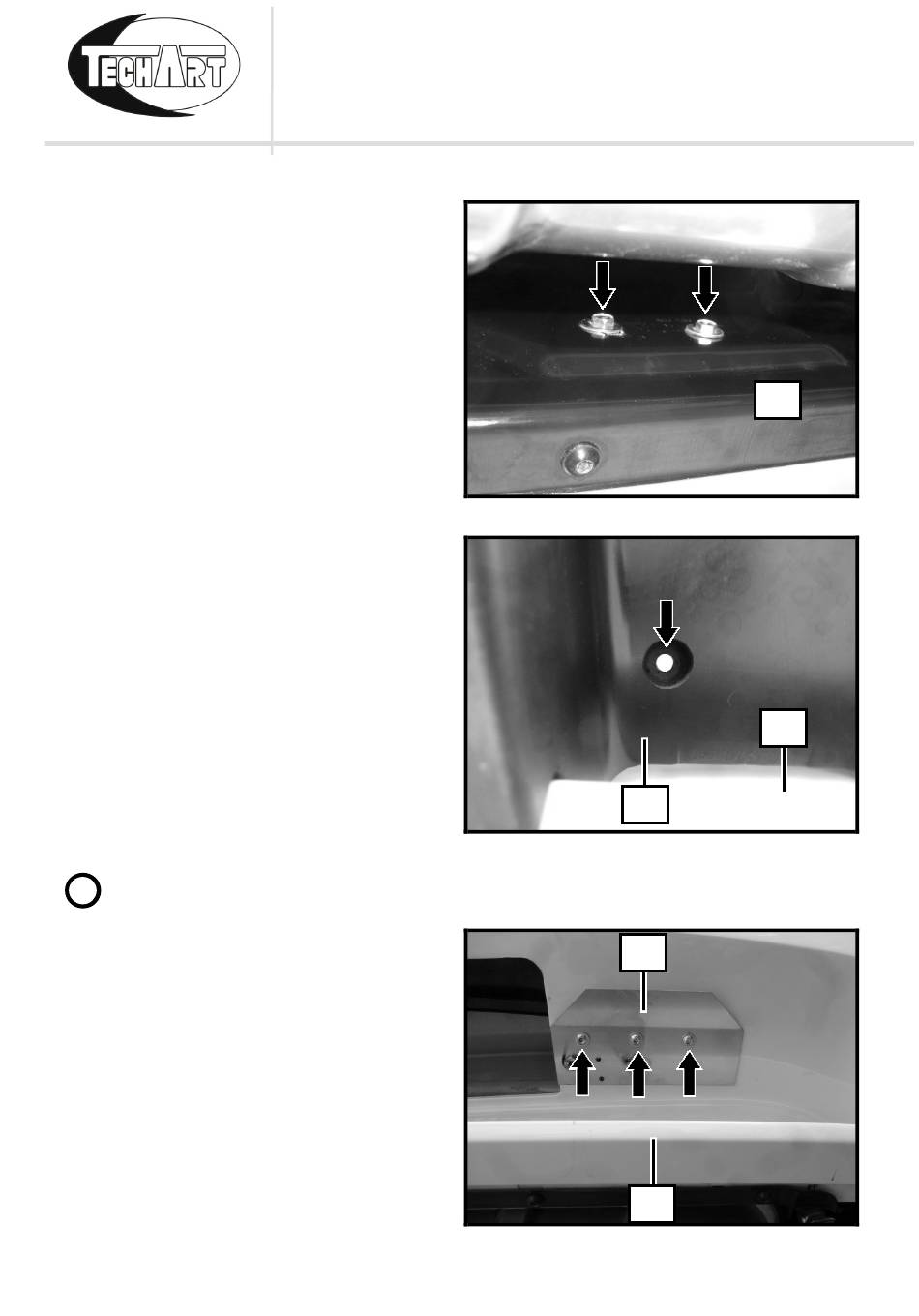

12 TECHART Diffusor (14) aufsetzten
so dass die Snaplocs einrasten,
dann das TECHART Blech für
Snaploc (16) mit den Schrauben
4,8x16 und den U-Scheiben 5x15
festschrauben.
13 Durch das Verschraubungsloch
den TECHART Halter Heckdiffusor
(10) ausrichten, so dass der
Diffusor an dem Halteblech
verschraubt werden kann.
Auf Passgenauigkeit achten das der Diffusor oben anliegt.
i
14 TECHART Diffusor (14) wieder
abnehmen und die Schrauben
M5x10 vom TECHART Halter,
Heckdiffusor (10) festschrauben.
TECHART Version 03 vom 20. November 2015
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ15
15
Abb. 38
11
14
Abb. 39
10
11
Abb. 40
Seite 26 von 30
