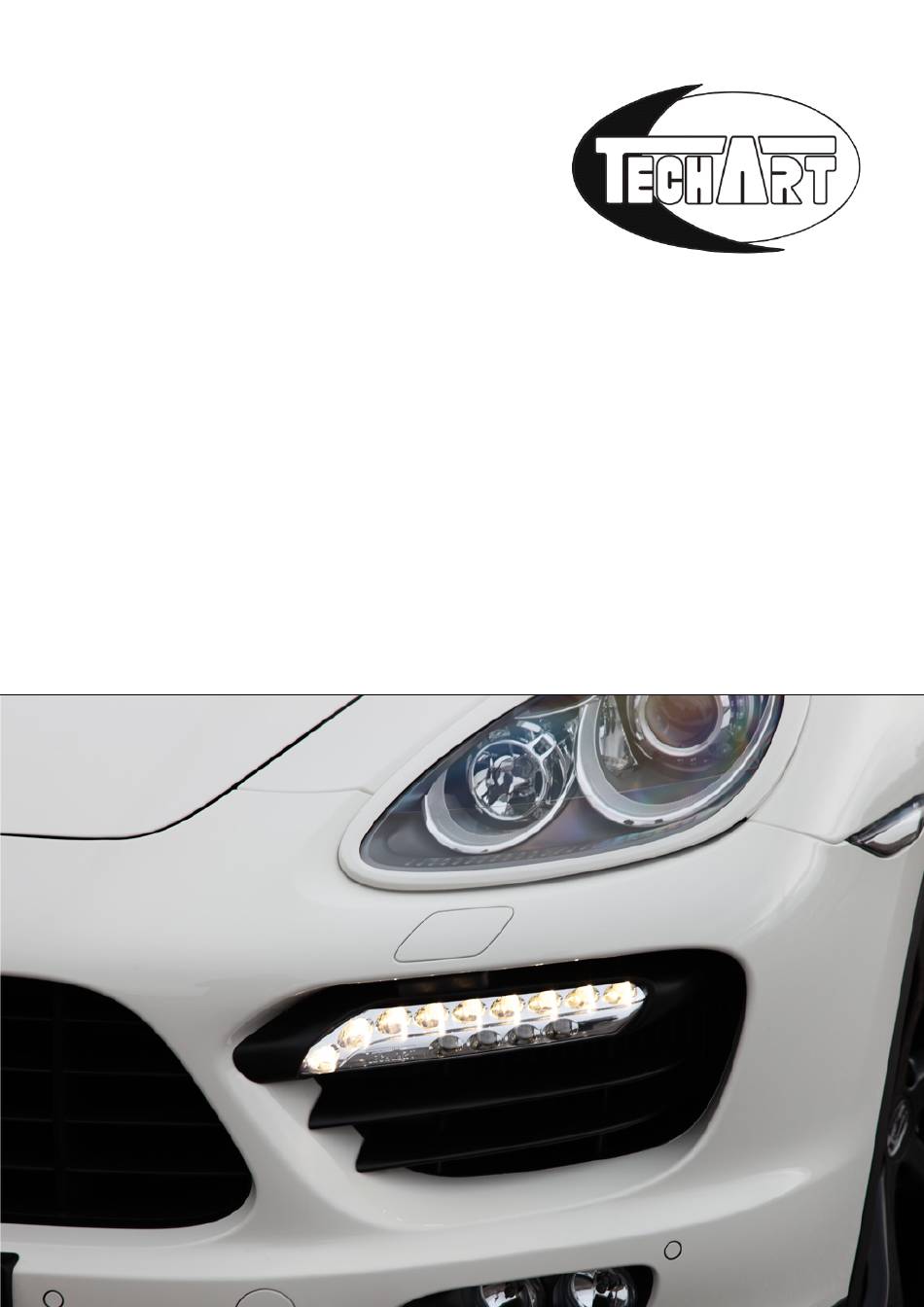

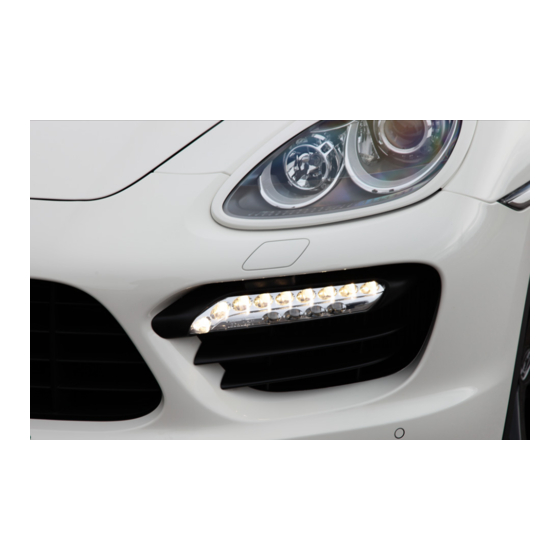

- Seite 1 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht für Cayenne Turbo Art-Nr. 058.180.180.009CHR TECHART Multifunktionales Tagfahrlicht „chrom“ Art-Nr. 058.180.180.009BLK TECHART Multifunktionales Tagfahrlicht „schwarz“...
- Seite 2 Installation ..............................7 Fahrzeug vorbereiten........................7 Niveauregulierung ausschalten ..................7 Räder abmontieren ......................7 Originale Frontverkleidung / Magnum Frontspoiler abbauen ............8 Montage TECHART Multifunktionales Tagfahrlicht ..............11 Montage TECHART Kombileuchte................11 Montage TECHART Steuergerät................16 TECHART Kabelbaum einbauen................17 Originale Frontverkleidung anbauen ................18 Fahrzeug fertig stellen .......................
- Seite 3 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Sicherheitshinweise Alle notwendigen Arbeiten dürfen nur von fachkundigen Personen mit den entsprechenden Kenntnissen ausgeführt werden. Hebebühne mit zu geringer Traglast kann unter der Last des Fahrzeuges zusammenbrechen und darunter stehende Personen zerquetschen. Vergleichen Sie das Gewicht des Fahrzeuges mit der Nutzlast Ihrer Hebebühne.
- Seite 4 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Verletzungsgefahr durch quetschen, schneiden und reißen an Händen und Armen beim Arbeiten mit scharfkantigen und sperrigen Gegenständen. Schutzkleidung und Schutzhandschuhe tragen. Enge und unzugängliche Bereiche am Fahrzeug meiden bzw. Gefahrensituation durch Einsatz von Spezialwerkzeuge und geeigneten Hilfsmitteln vermeiden.
- Seite 5 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Vorbereitung Benötigte Personen Zur Installation dieses Produktes werden mindestens zwei Personen benötigt. Hilfe und Unterstützung Bei technischen Fragen kontaktieren Sie uns umgehend: support@techart.de Teilesatz TECHART Multifunktionales Tagfahrlicht prüfen 058.180.180.009___ TECHART Multifunktionales Tagfahrlicht Bestehend aus: 000.180.120.100 Kombileuchte mit Tagfahrleuchte rechts "chrom"...
- Seite 6 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Überprüfen Sie anhand der Tabelle ob alle notwendigen Teile vorhanden sind. Wenn Teile fehlen kontaktieren Sie uns umgehend: support@techart.de Nach Entnahme der Teile aus der Originalverpackung ist auf sachgemäße Handhabung und Lagerung zu achten. TECHART Version 02...
- Seite 7 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Installation Fahrzeug vorbereiten Überprüfen Sie vor Arbeitsbeginn den fehlerfreien Betriebszustand des Fahrzeuges. Lesen Sie hierzu mit dem Systemtester PIWIS alle Fehlerspeicher der einzelnen Komponenten des Fahrzeuges aus und beheben Sie zuerst angezeigte Fehler. 1.1 Niveauregulierung ausschalten Fahrzeug auf Normalniveau einstellen.
- Seite 8 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Originale Frontverkleidung / Magnum Frontspoiler abbauen Abb. 01 Motorhaube öffnen. Hauptscheinwerfer ausbauen. PU-Abdeckung um das Haubenschloss ausbauen. Obere Befestigungsschrauben herausschrauben. Abb. 02 Halteklammer (siehe Pfeile) zwischen Scheinwerfer und Klappe vorn Richtung Klappe abziehen. TECHART Version 02...
- Seite 9 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 03 Unterfahrschutz abschrauben (siehe Pfeile). Abb. 04 Untere Befestigungsschrauben herausschrauben. Die vorderen Radhausinnenverkleidungen ausbauen. TECHART Version 02 Seite 9 von 20...
- Seite 10 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Befestigungsschrauben (je 2 rechts und links) vom Radhaus aus herausschrauben (siehe Pfeil) 10 Elektrische Steckverbindungen im rechten Radhaus trennen (siehe Pfeil) 11 Lampenfassungen der Seitenblinker rechts und links abziehen. Abb. 05 12 Im rechten Radhaus Schlauch der Scheinwerferreinigung vom Behälter trennen.
- Seite 11 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Montage TECHART multifunktionales Tagfahrlicht 3.1 Montage TECHART Kombileuchte Abb. 06 Kabelbaum vom Nebelscheinwerfer, Kombileuchte, den beiden äußersten Parkassistenten trennen (siehe Pfeile) und vom Grill außen ausclipsen. Schlauch von der Spritzdüse trennen. TECHART Version 02 Seite 11 von 20...
- Seite 12 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 07 Spritzdüse ausbauen; Deckel ausclipsen, Düse ausclipsen und die Spritzdüse abschrauben (siehe Pfeile) Blende Luftführung abschrauben (siehe Pfeile) Grill inkl. Nebelscheinwerfer aus der Frontschürze ausclipsen. Die Kombileuchte (Blinker und Standlicht) aus dem Grill ausclipsen. Die originale Kombileuchte wird nicht mehr benötigt.
- Seite 13 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Abb. 08 Abb. 09 Grill beschneiden siehe Bild: Schnitt 1 (S1) ca. 10mm parallel zum Steg links. Schnitt 2 (S2) ca. 10mm parallel zum Steg rechts. Schnitt 3 (S3) ca. 10mm parallel zum Steg links.
- Seite 14 5x16 (2) an der Blende verschrauben. Abb. 11 Den Grill über die TECHART Blende inkl. der TECHART Kombileuchte legen und den TECHART Halter 058.100.189.21_ mit den Schrauben M6x10 an der Kombileuchte verschrauben und mit den Schrauben 5x16 an der Blende verschrauben, damit wird der Grill eingeklemmt.
- Seite 15 Abstand B ca. 20mm. Abb. 13 12 Die Blende Luftführung in den Grill einclipsen und mit den Schrauben 5x16 (2) an die TECHART Halter schrauben. Das Kabel der Kombileuchte durch den verlängerten Durchbruch fädeln. 13 Spritzdüse wieder einbauen. TECHART Version 02...
- Seite 16 TECHART Halter 070.100.189.500 mit den Schrauben M6x10 (1) an das TECHART Steuergerät 000.180.120.200 schrauben. Blechmuttern 4,8 auf den TECHART Halter aufstecken. TECHART Halter inkl. Steuergerät an die Versteifung der Frontschürze mit den Schrauben 4,8x16 schrauben. Der Abstand unten zwischen TECHART Steuergerät und der Frontschürze sollte größer 30mm sein.
- Seite 17 Crimpzange verbinden. Das Kabel hinter der Scheinwerfer-Konsole ins Radhaus verlegen. Den TECHART Kabelbaum 058.180.180.500-01 auf der einen Seite mit den Steuergerät und auf der anderen Seite mit dem Stecker Kombileuchte am originalen Kabelbaum verbinden. TECHART Kabelbaum mit der TECHART Kombileuchte verbinden.
- Seite 18 Im Radlauf rechts elektrische Verbindung und Wasserschlauch für Scheinwerferreinigung anschließen. Im Radlauf rechts und links TECHART Kabelbaum anschließen. Im Radlauf rechts und links die Lampenfassungen der Seitenblinker einstecken. Radhausschalen wieder anschrauben. Beim Ausrichten der originalen Frontverkleidung auf die Spaltmaße achten.
- Seite 19 MONTAGEANLEITUNG TECHART Multifunktionales Tagfahrlicht Fahrzeug fertig stellen 4.1 Letzte Handgriffe Niveauregulierung einschalten Zündung einschalten. Tastwippe 10 - 20 Sekunden lang nach vorn drücken. In der Multifunktionsanzeige des Instrumentenfeldes wird die Meldung angezeigt: „Regulierung eingeschaltet“. Endkontrolle Allgemeine Funktionsprüfung am Fahrzeug. Alle Fehlerspeicher der einzelnen Komponenten des Fahrzeuges mit Porsche Systemtester PIWIS auslesen, angezeigte Fehlermeldungen löschen bzw.
- Seite 20 TEL +49 (0) 7152 / 9339- 0 FAX +49 (0) 7152 / 9339-33 info@techart.de www.techart.de Änderungen und Irrtümer vorbehalten. Subject to change at any time without prior notice. Copyright 2008 by TECHART Automobildesign GmbH Version 03/2012 Artikel-Nr./Part No. 058.180.180.099 TECHART Version 02 Seite 20 von 20...
