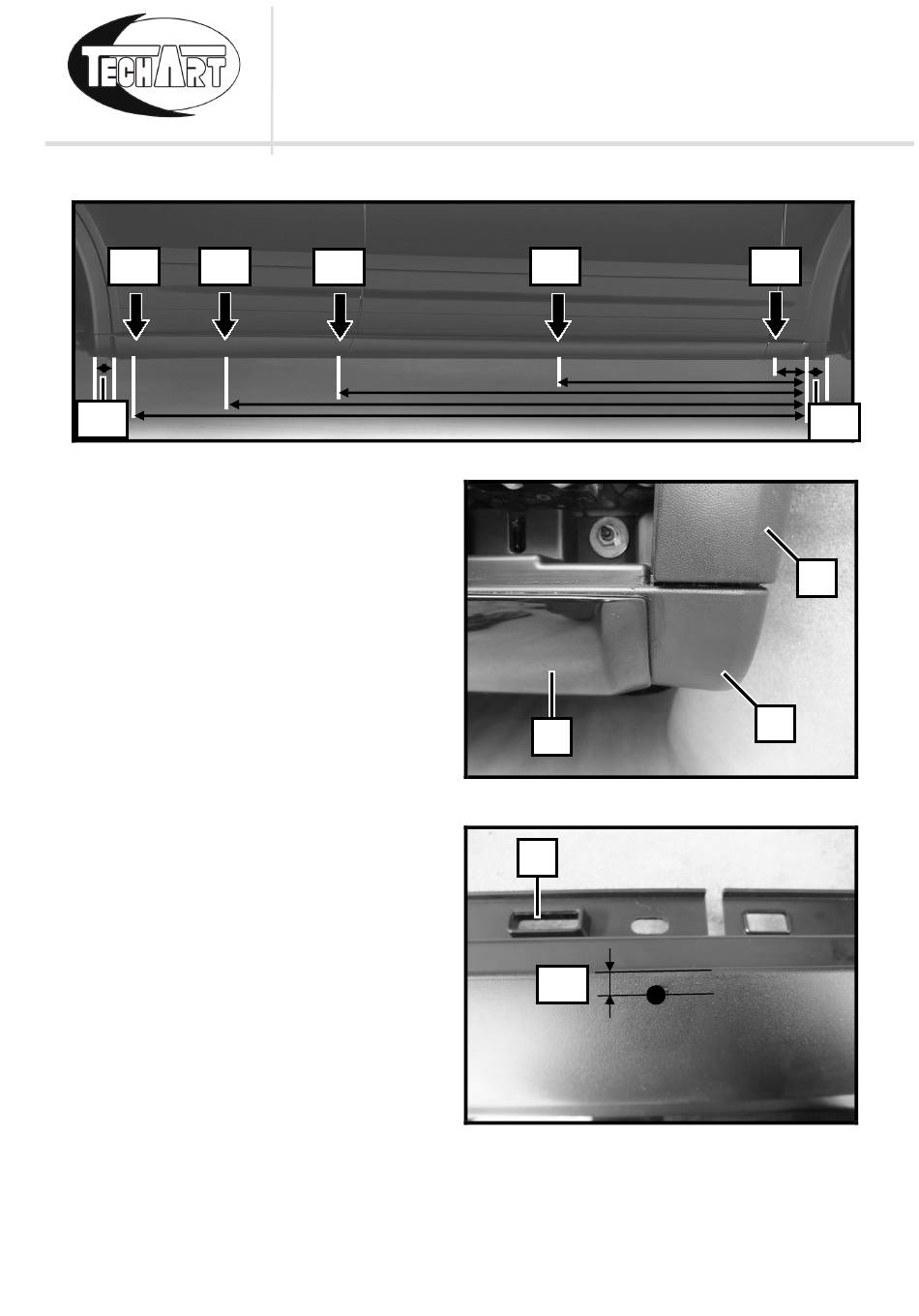

Techart Aero-Kit I Montageanleitung Seite 18

5.L 4.L
A1
1 Die Radhausverbreiterung (7) in
den Seitenschweller (8)
einschieben. Die TECHART
Seitenschwellerblenden
058.100.340.10_ (9) in die
Verlängerung an die Verbreiterung
und unterhalb vom Radius am
Schweller fixieren, vorn und hinten
ausrichten (A1 = ca. 50mm).
2 Mit Klebeband die Position am
Schweller kennzeichnen.
3 TECHART Schwellerblenden (9)
abnehmen.
4 Die TECHART Seitenschweller-
blende (9) werden oben
mit 5 Schrauben 5x12 und
unten mit 3 Schrauben 5x12
verschraubt. Dazu die oberen
Löcher am Schweller anzeichnen.
TECHART Schwellerblende von
vorn gemessen:
- 1. Loch = 50mm
- 2. Loch = 665mm
- 3. Loch = 1280mm
- 4. Loch = 1575mm
- 5. Loch = 1870mm
- B3 von der Kante oben 8mm
TECHART Version 03 vom 20. November 2015
MONTAGEANLEITUNG
TECHART Aero-Kit I für Cayenne ab MJ15
3.L
2.L
9
8
B3
1.L
A1
Abb. 19
7
8
Abb. 20
Abb. 21
Seite 18 von 30
